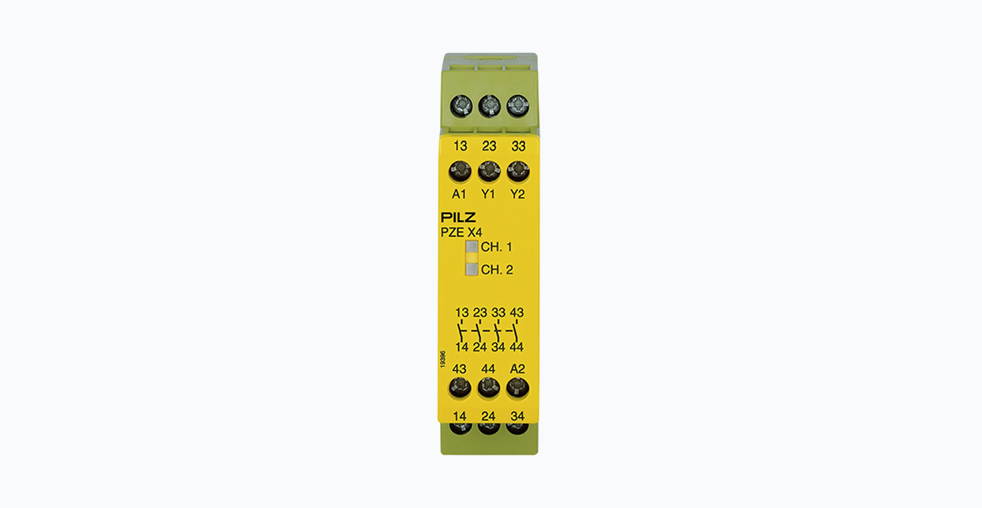

Модуль расширения PZE X4 от Pilz: компактное решение для систем безопасности

Модуль расширения PZE X4 от компании Pilz предназначен для увеличения количества выходных контактов в системах релейной безопасности без изменения их общей архитектуры. Это решение обеспечивает дополнительные выходы при сохранении высокого уровня надежности и соответствует строгим промышленным стандартам.

Устройство находит применение в сложных производственных процессах, где требуется управление несколькими исполнительными механизмами от одного реле безопасности, например, для одновременной блокировки нескольких приводов или активации световой и звуковой сигнализации.

Технические характеристики

Модуль PZE X4 отличается компактными габаритами, что позволяет устанавливать его в стандартные релейные ячейки. Ширина модуля составляет 25 мм, что обеспечивает эффективное использование пространства в распределительных шкафах. Корпус устройства имеет степень защиты IP40, что гарантирует надежную работу в условиях промышленной среды.

Основные параметры:

• Напряжение питания: 24 В постоянного тока
• Количество выходных контактов: 4 нормально разомкнутых (НО) контакта
• Коммутационная способность: 2 А
• Способ подключения: винтовые клеммы (встроенные или съемные в зависимости от модификации)

Конструктивные особенности и модификации

Линейка продуктов PZE X4 включает несколько модификаций, разработанных для различных применений. Модели со съемными клеммами упрощают монтаж и обслуживание, а устройства с временной задержкой (серии X4V) предоставляют дополнительные функциональные возможности для реализации сложных алгоритмов безопасности.

Принцип работы и интеграция

PZE X4 функционирует как расширитель контактов для защитных реле серии PNOZ X. Модуль подключается к основному реле безопасности через специальный интерфейс, что обеспечивает синхронизацию работы всех выходных контактов. Ключевой особенностью является возможность одноканального подключения, что упрощает монтаж и снижает количество необходимых соединений.

Система сохраняет возможность диагностики состояния цепей, включая обнаружение коротких замыканий между контактами. Индикация состояния на лицевой панели позволяет техническому персоналу оперативно определять наличие неисправностей.

Сравнение с аналогами других производителей

На рынке промышленной автоматизации представлены аналогичные решения от других производителей. Модуль безопасности MSM от Phoenix Contact предлагает схожую функциональность, но имеет другие габариты и способ монтажа. Устройства расширения от Siemens, такие как 3SK1, обеспечивают большее количество выходов, но требуют больше места для установки.

PZE X4 занимает особую позицию благодаря оптимальному соотношению количества выходов и габаритов. В отличие от более крупных модулей, таких как PZE 9 с 8 НО и 1 НЗ контактами, PZE X4 предоставляет достаточное количество выходов для большинства приложений, сохраняя минимальные размеры.

Преимущества для промышленного применения

Пространственная эффективность является одним из ключевых преимуществ модуля. Благодаря компактной конструкции он позволяет максимально эффективно использовать пространство в распределительных шкафах, что особенно важно в условиях ограниченного монтажного пространства.

Разнообразие модификаций обеспечивает гибкость конфигурации под конкретные задачи технологического процесса. Модули с временной задержкой предоставляют дополнительные возможности для реализации сложных алгоритмов безопасности без увеличения габаритов системы.

Совместимость с реле безопасности серии PNOZ X обеспечивает простоту интеграции в существующие системы. При необходимости система может быть легко масштабирована добавлением дополнительных модулей.

Практические аспекты применения

Монтаж модуля не требует специальных инструментов или навыков. В зависимости от модификации подключение осуществляется через встроенные или съемные винтовые клеммы, что обеспечивает надежность соединения и простоту обслуживания.

При проектировании систем безопасности с использованием PZE X4 важно учитывать требования соответствующих стандартов безопасности. Модуль может использоваться в системах безопасности до категории 4 по EN 954-1 и уровня производительности PL e по ISO 13849-1.

Модуль расширения PZE X4 представляет собой продуманное решение для расширения функциональности реле безопасности без компромиссов в отношении надежности или компактности. Его гибкость, простота интеграции и разнообразие модификаций делают его подходящим выбором для современных промышленных систем, где требования к безопасности сочетаются с необходимостью оптимизации пространства.
