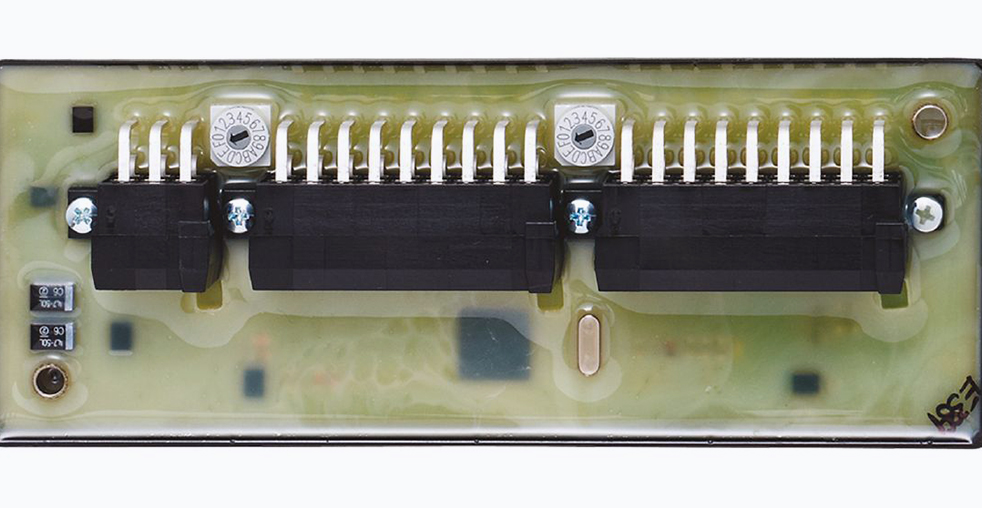

Модуль ввода-вывода IFM CR2012: технические характеристики и применение

Модуль ввода-вывода IFM CR2012 представляет собой децентрализованное устройство, предназначенное для управления сигналами в мобильной технике. Он разработан для работы в условиях повышенных вибраций, запыленности и влажности, что характерно для строительной, сельскохозяйственной и специальной автомобильной техники.

Технические характеристики

Модуль CR2012 отличается высокой плотностью размещения каналов ввода-вывода. Его ключевые параметры включают:

• Интерфейсы связи: Один CAN-интерфейс (CANopen) для интеграции в сеть управления.
• Питание: Широкий диапазон рабочего напряжения от 10 до 32 В постоянного тока, что подходит для бортовых сетей большинства машин.
• Дискретные входы: 16 каналов для подключения цифровых датчиков.
• Аналоговые входы: 4 канала с диапазоном измерения 0–10 В для считывания сигналов датчиков давления, положения и других.
• Выходы: 4 дискретных выхода и 2 выхода с широтно-импульсной модуляцией (ШИМ) для управления пропорциональными клапанами и исполнительными механизмами.

Конструкция модуля обеспечивает высокую надежность. Корпус обладает степенью защиты IP67, что гарантирует защиту от пыли и кратковременного погружения в воду. Устройство устойчиво к вибрациям и механическим ударам, а его расчетный срок службы составляет значительную величину.

Для наглядности основные параметры представлены в таблице:

Конструктивные особенности и применение

Модуль выполнен в компактном корпусе, что позволяет размещать его непосредственно вблизи датчиков и исполнительных механизмов. Это значительно сокращает длину проводки и упрощает монтаж, снижая общую стоимость системы. Децентрализованный подход уменьшает нагрузку на центральный контроллер машины, повышая отказоустойчивость всей системы.

IFM CR2012 находит применение в различных отраслях:

• В строительной технике (экскаваторы, погрузчики) для управления гидравлическими системами и считывания показаний датчиков.
• В сельскохозяйственных машинах (комбайны, тракторы) для контроля за навесным оборудованием.
• В специализированном автотранспорте (мусоровозы, аварийные автомобили) для управления дополнительными функциями.

Модуль программируется с помощью стандартных средств разработки IFM, что позволяет гибко настраивать логику работы входов и выходов под конкретную задачу.

Сравнение с аналогами

На рынке представлено несколько решений для децентрализованного управления. Помимо IFM CR2012, популярностью пользуются модули серии XTR от компании Eaton, а также решения от Bosch Rexroth. Модули Eaton отличаются схожей конструкцией и также обладают высокой степенью защиты, но могут иметь иное количество аналоговых и дискретных каналов. Продукция Bosch Rexroth часто ориентирована на интеграцию в собственные комплексные системы управления гидравликой.

Ключевым преимуществом IFM CR2012 является его сбалансированность по соотношению количества каналов, надежности и стоимости. Наличие встроенных ШИМ-выходов для непосредственного управления пропорциональными клапанами выделяет его на фоне некоторых конкурентов, где может потребоваться установка дополнительных модулей.

Заключение

IFM CR2012 является надежным и функциональным решением для создания распределенных систем управления в мобильной технике. Его высокая степень защиты, устойчивость к вибрациям и широкий диапазон рабочих температур делают его подходящим для применения в тяжелых условиях. Сокращение затрат на проводку и монтаж, а также гибкость программирования обеспечивают ему стабильную позицию на рынке компонентов промышленной автоматизации.
