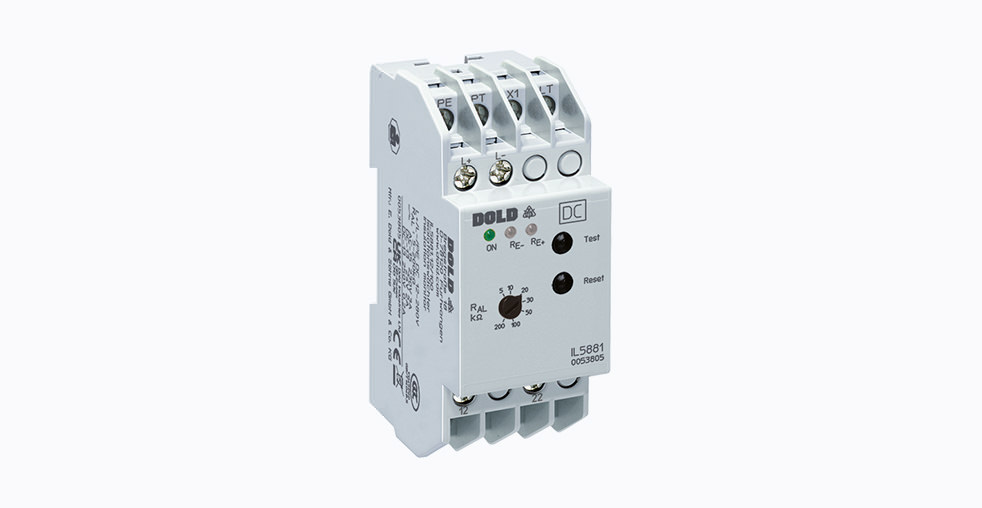

Монитор изоляции Dold IL 5881 представляет собой специализированное устройство, предназначенное для непрерывного контроля состояния изоляции в незаземленных системах постоянного тока. Основная задача прибора — предотвращение аварийных ситуаций и обеспечение бесперебойной работы промышленного и железнодорожного оборудования путем своевременного обнаружения ухудшения сопротивления изоляции.

Принцип действия и ключевые функции

Работа устройства базируется на принципе измерения остаточного тока. Конструктивной особенностью монитора является его способность функционировать без внешнего вспомогательного питания в стандартном диапазоне напряжений, что гарантирует его работоспособность даже при полном отключении основного питания.

Одной из важнейших функций IL 5881 является селективная диагностика. Прибор не только фиксирует общее ухудшение изоляции, но и точно определяет, в какой именно полярности — положительной или отрицательной — произошла утечка. Это существенно сокращает время на поиск и устранение неисправности.

Активный мониторинг осуществляется путем постоянного измерения сопротивления изоляции относительно земли в IT-системах. При достижении заранее установленного порогового значения срабатывает один из двух переключающих контактов, что может использоваться для сигнализации или инициирования защитного отключения.

Технические параметры и конструктивные особенности

Монитор изоляции Dold IL 5881 обладает набором технических характеристик, которые делают его универсальным решением для различных применений.

Функциональные возможности

Устройство обладает возможностью программирования режима сброса — автоматического или ручного — после устранения неисправности. Это позволяет адаптировать его поведение под конкретную логику технологического процесса. Также настраивается гистерезис срабатывания, что предотвращает ложные срабатывания при колебаниях сопротивления изоляции.

На лицевой панели расположены кнопки тестирования и сброса. Дополнительно предусмотрены клеммы для подключения внешних кнопок, что особенно удобно при установке устройства в труднодоступных местах или при необходимости вывода управления на дверцу шкафа.

Области применения

Монитор изоляции Dold IL 5881 находит применение в различных отраслях, где надежность и безопасность систем постоянного тока имеют критическое значение:

• Промышленная автоматизация: защита цепей управления и питания частотных преобразователей, сервоприводов и роботизированных комплексов
• Железнодорожный транспорт: обеспечение безопасности в системах энергоснабжения и управления
• Энергетика: контроль изоляции в цепях постоянного тока электроподстанций, включая цепи вторичного питания и аккумуляторные батареи
• Системы бесперебойного питания: мониторинг состояния изоляции в DC-цепях

Особенности выбора и монтажа

При выборе монитора изоляции необходимо учитывать несколько ключевых факторов. Диапазон рабочего напряжения системы определяет необходимую модификацию прибора — до 280 В или до 500 В. Для моделей, работающих в расширенном диапазоне напряжений, требуется отдельное вспомогательное питание.

Порог срабатывания должен устанавливаться с учетом не только нормативных требований, но и реального состояния изоляции кабельных трасс и оборудования. Слишком высокая чувствительность может привести к ложным срабатываниям, тогда как недостаточная чувствительность снижает эффективность защиты.

В системах, где важен приоритет оператора, рекомендуется использовать схему с внешним кнопочным сбросом. Монтаж устройства осуществляется на стандартную DIN-рейку шириной 35 мм, что обеспечивает простоту установки в распределительных шкафах.

Стандарты и соответствие

Устройство разработано и производится в соответствии с требованиями международного стандарта IEC/EN 61557-8, который определяет требования к электрооборудованию для контроля изоляции в низковольтных системах. Соответствие данному стандарту подтверждает точность измерений, безопасность и надежность прибора.

Сравнение с аналогами

При сравнении монитора изоляции Dold IL 5881 с аналогичными устройствами других производителей, таких как Bender и Siemens, можно отметить следующие особенности. Модели серии ISOMETER от Bender предлагают схожий функционал с дополнительными возможностями мониторинга. Устройства Siemens обычно интегрируются в общие системы автоматизации. Монитор Dold IL 5881 занимает промежуточное положение, предлагая оптимальное соотношение функциональности и простоты применения.
