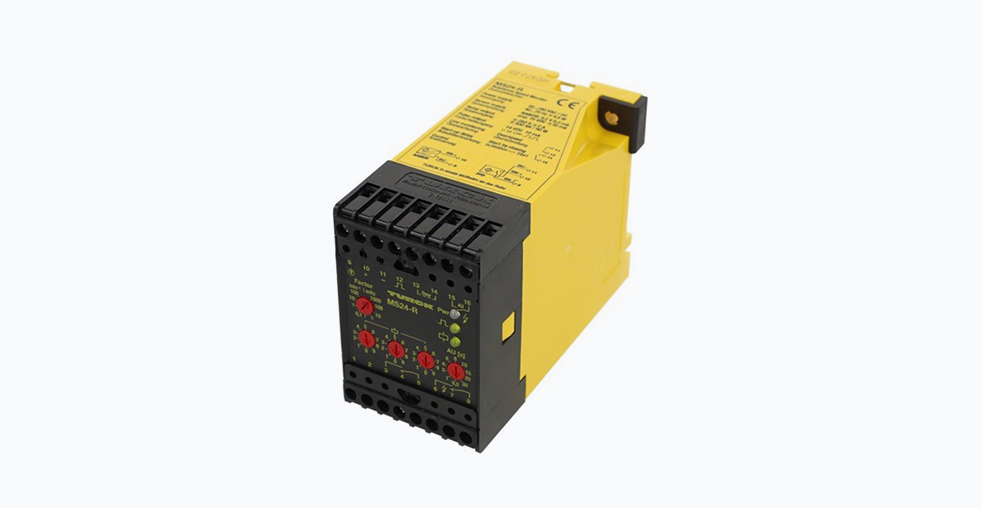

Монитор скорости Turck MS24-R: устройство, характеристики и применение

Устройство и принцип работы: от импульса до управляющего сигнала
Одноканальный монитор скорости Turck MS24-R представляет собой электронное реле, предназначенное для непрерывного контроля частоты вращения или линейного перемещения. Принцип его действия основан на преобразовании импульсного сигнала от первичного датчика в пропорциональное значение скорости. Устройство измеряет период между последовательными импульсами, вычисляет текущую частоту и сравнивает ее с установленными пользователем пороговыми значениями.
Конструктивной особенностью прибора является универсальность входного сигнала. MS24-R совместим с двухпроводными датчиками стандарта NAMUR, применяемыми во взрывоопасных зонах, и с обычными трехпроводными датчиками. Входная цепь имеет встроенную защиту от переполюсовки питания и непрерывно диагностируется на предмет обрыва или короткого замыкания линии, что предотвращает ложные срабатывания и упрощает поиск неисправностей. Для оперативной настройки на лицевой панели расположены потенциометры, позволяющие точно устанавливать пороги срабатывания без использования дополнительного оборудования.
Детальный анализ технических характеристик
Монитор скорости демонстрирует широкий измерительный диапазон, что делает его применимым в разнообразных промышленных задачах. Нижний предел измерения составляет 10 мГц, что эквивалентно 0.6 об/мин, что критически важно для контроля тихоходных механизмов, таких как конвейеры с переменной скоростью или мешалки в химических реакторах. Верхний предел достигает 1 666 Гц, что соответствует 100 000 об/мин, позволяя использовать устройство для мониторинга высокооборотных валов турбин, электродвигателей и вентиляторов.
Параметр | Значение | Комментарий |
---|---|---|
Диапазон контроля скорости | 0.6…100 000 мин⁻¹ | Покрывает большинство промышленных применений |
Выходные элементы | 2 независимых реле (перекидные контакты) | Коммутация до 250 В перем. тока, 6 А |
Напряжение питания | 20…250 В перем. тока / 24 В пост. тока | Подключение к промышленным сетям без преобразователей |
Диапазон рабочих температур | –25…+60 °C | Стабильная работа в неотапливаемых помещениях |
Степень защиты | IP20 | Для монтажа в шкафах управления |
Гальваническая развязка | Между входами, выходами и питанием | Защита от помех в силовых цепях |
Важным аспектом надежности устройства является полная гальваническая развязка между входными цепями, выходами и цепью питания. Это техническое решение защищает чувствительную измерительную часть от помех и перенапряжений в силовых линиях. Два релейных выхода оснащены контактами из твердого сплава золота, что обеспечивает низкое переходное сопротивление и высокую устойчивость к эрозии при частых коммутациях индуктивных нагрузок.
Функциональные возможности и алгоритмы работы
Монитор скорости реализует несколько специализированных алгоритмов, расширяющих его применение за пределы простого контроля скорости. Функция задержки срабатывания при пуске позволяет игнорировать сигнал низкой скорости в течение заданного времени после включения оборудования. Это необходимо для предотвращения ложных остановок в период выхода двигателя на номинальный режим.
Алгоритм динамического контроля входного сигнала повышает достоверность измерения при мониторинге превышения скорости. Система анализирует стабильность импульсной последовательности и фильтрует случайные выбросы, вызванные электромагнитными помехами или механическими вибрациями. Дополнительно устройство может работать в режиме контроля направления вращения при использовании двухканального датчика с фазовым сдвигом.
Сравнение с продуктами других производителей
На рынке промышленной автоматизации представлено несколько аналогов монитора скорости MS24-R. Продукция компании Pepperl+Fuchs, такая как модель NBN4-12GM50-E2, предлагает схожий функционал, но с меньшим диапазоном измеряемых скоростей (до 30 000 об/мин) и коммутацией нагрузок до 5 А. Устройства от IFM Electronic, серия VTV, отличаются наличием цифрового дисплея для индикации текущей скорости, но имеют более узкий температурный диапазон работы (0…+55 °C).
Решения от Siemens, в частности реле скорости 3RN1010-1CW30, обеспечивают сравнимые характеристики, но требуют отдельного модуля питания для работы в сетях переменного тока. В отличие от них, MS24-R имеет встроенный универсальный источник питания, что упрощает монтаж и снижает общую стоимость системы.
Рекомендации по выбору и применению
При выборе между моделями MS24-R и MS24-112-R следует учитывать специфику применения. Модель MS24-112-R с диапазоном измерения 1.5…3 000 об/мин оптимальна для задач контроля медленных процессов, таких как скорость движения конвейерных лент в горнодобывающей промышленности или вращение барабанов в смесительных установках. Ее использование экономически целесообразно, когда не требуется контроль высоких оборотов.
MS24-R является предпочтительным выбором для универсальных применений, где возможен широкий разброс рабочих скоростей. Типичные области применения включают:
- Защиту насосного оборудования: контроль остановки для сигнализации о работе всухую или заклинивании рабочего колеса
- Мониторинг турбомашин: предотвращение разрушения ротора при превышении допустимой скорости вращения
- Управление технологическими линиями: регулирование подачи материала в зависимости от скорости основного агрегата
- Системы безопасности: блокировка доступа к опасным зонам до полной остановки оборудования
Монтаж устройства рекомендуется осуществлять на стандартную DIN-рейку в защищенном шкафу управления. При подключении датчиков типа NAMUR необходимо использовать экранированный кабель и обеспечивать заземление экрана на клемме прибора. Для повышения помехозащищенности в условиях сильных электромагнитных помех следует применять разделительные трансформаторы в цепях питания.
Монитор скорости Turck MS24-R представляет собой надежное решение для задач контроля и защиты вращающегося оборудования. Его технические характеристики и функциональные возможности позволяют интегрировать устройство в современные системы промышленной автоматизации, обеспечивая точное измерение параметров и повышение общей надежности технологических процессов.
