Мониторинг вибрации в промышленности: значение и применение

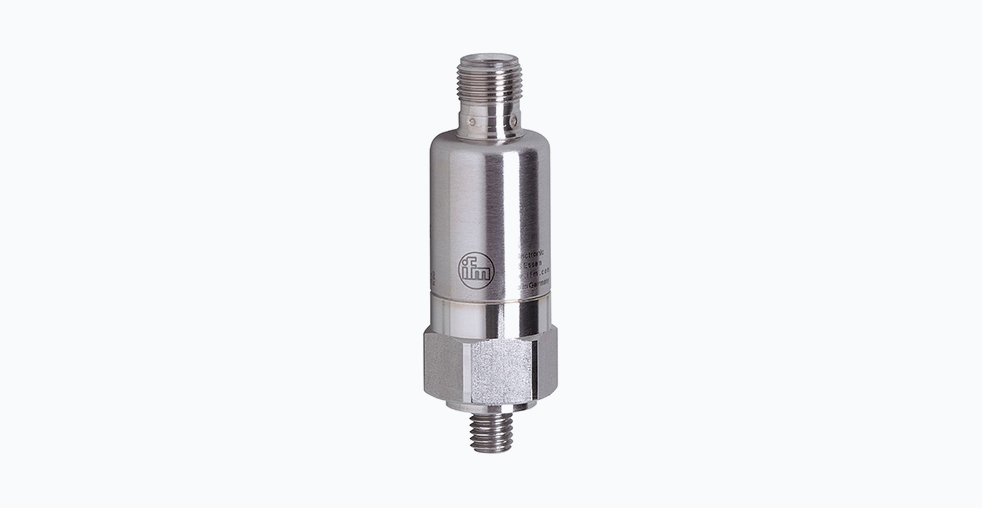

Контроль вибрационного состояния оборудования является критически важным аспектом современных промышленных процессов. Своевременное выявление изменений в вибрационных характеристиках позволяет предотвратить до 70% потенциальных отказов вращающегося и другого критического оборудования. Среди технических решений для реализации таких систем мониторинга выделяется датчик вибрации IFM VTV122, использующий передовые микроэлектромеханические технологии.

Технические характеристики и параметры

Датчик VTV122 предназначен для точного измерения параметров вибрации в соответствии с международным стандартом ISO 10816, что обеспечивает его совместимость с большинством систем промышленного мониторинга. Диапазон измерений устройства составляет 0–25 мм/с (среднеквадратичное значение), что оптимально для большинства типов промышленного оборудования. Частотный диапазон 10–1000 Гц охватывает основные частоты, характерные для подшипников качения, зубчатых передач и дисбаланса роторов.

Метрологические характеристики демонстрируют высокую точность измерений:

• Погрешность измерения: менее ±3% от конечного значения
• Повторяемость: лучше 0,5%
• Отклонение линейности: 0,25%

Электрические параметры включают напряжение питания 9,6–32 В постоянного тока и аналоговый выходной сигнал 4–20 мА, что обеспечивает простую интеграцию в существующие системы управления. Максимальная нагрузка составляет 720 Ом при питании 24 В.

Конструктивные особенности включают корпус из нержавеющей стали марки 1.4404/316L, обеспечивающий устойчивость к коррозии и механическим воздействиям. Степень защиты IP67, IP68 и IP69K позволяет применять датчик в условиях воздействия воды, пыли и агрессивных сред. Диапазон рабочих температур от -30°C до +125°C расширяет возможности использования в различных отраслях промышленности.

Технологические особенности и преимущества

Микроэлектромеханическая система (MEMS)

VTV122 использует микроэлектромеханическую систему, что отличает его от традиционных пьезоэлектрических датчиков. Технология MEMS обеспечивает высокую стабильность параметров в широком температурном диапазоне и повышенную ударопрочность (до 400 g). Это означает меньший дрейф характеристик со временем и устойчивость к механическим перегрузкам при эксплуатации.

Электромагнитная совместимость

Датчик демонстрирует повышенную устойчивость к электромагнитным помехам, что подтверждается сертификацией по международным стандартам:

• EN 61000-4-2 ESD: 4 кВ CD / 8 кВ AD
• EN 61000-4-3 ВЧ излучение: 10 В/м
• EN 61000-4-4 Burst: 2 кВ
• EN 61000-4-5 Surge: 1 кВ
• EN 61000-4-6 ВЧ проводимость: 10 В

Это обеспечивает надежную работу в промышленных условиях с мощным электрооборудованием.

Области применения и сценарии использования

Мониторинг состояния оборудования

VTV122 оптимально подходит для непрерывного контроля вибрации в различных отраслях промышленности:

• Насосы и компрессоры: обнаружение дисбаланса, кавитации, износа подшипников
• Электродвигатели: выявление проблем с центровкой, дефектов ротора
• Вентиляторы и воздуходувки: контроль дисбаланса и аэродинамических возмущений
• Редукторы и зубчатые передачи: диагностика износа зубьев и нарушений соосности

Особенности монтажа и интеграции

Датчик имеет резьбовое крепление с моментом затяжки 8 Н·м и поставляется с установочными винтами 1/4″-28 UNF и M8×1,25 мм. Для удобства монтажа без сверления корпуса оборудования доступен магнитный адаптер.

Электрическое подключение осуществляется через разъем M12, что соответствует отраслевому стандарту для промышленных датчиков. Это обеспечивает быстрый монтаж и замену при необходимости.

Экономическая эффективность и надежность

Преимущества систем прогнозного обслуживания

Внедрение системы мониторинга вибрации на основе VTV122 позволяет достичь значительных экономических преимуществ:

• Снижение затрат на техническое обслуживание
• Уменьшение простоев оборудования за счет раннего обнаружения неисправностей
• Оптимизация запасов запасных частей за счет планирования ремонтов
• Снижение рисков катастрофических отказов и связанных с ними затрат

Показатели надежности

Среднее время до отказа для VTV122 составляет 881 год, что свидетельствует об исключительной надежности устройства. Этот параметр рассчитывается на основе интенсивности отказов компонентов и подтверждается статистическими данными.

Рекомендации по применению и выбору

Критерии выбора датчиков вибрации

При выборе датчика вибрации для конкретного применения следует учитывать несколько ключевых факторов:

• Диапазон вибрации контролируемого оборудования
• Частотный спектр диагностируемых дефектов
• Условия эксплуатации (температура, влажность, наличие агрессивных сред)
• Требования к системе подключения и совместимость с существующей АСУ ТП

VTV122 оптимален для применения при вибрациях до 25 мм/с и частотах от 10 до 1000 Гц, что покрывает большинство промышленных применений.

Особенности эксплуатации

Для обеспечения максимальной точности измерений важно соблюдать следующие рекомендации:

• Обеспечить надежный механический контакт с контролируемой поверхностью
• Избегать установки в зонах с температурой выше +80°C при использовании в системах, подлежащих сертификации UL
• Правильно подбирать нагрузочное сопротивление для аналогового контура 4–20 мА

Альтернативные решения на рынке

Помимо решений от IFM, на рынке представлены датчики вибрации от других производителей. Компания Hansford Sensors предлагает модели с различными вариантами подключения и диапазонами измерений. Sensonics специализируется на датчиках для критических применений с повышенными требованиями к точности. Metrix Instrumentation предоставляет решения для мониторинга ударных воздействий и низкочастотных вибраций.

Каждый производитель предлагает уникальные особенности: Hansford Sensors фокусируется на простоте установки, Sensonics — на высокой точности измерений, а Metrix — на специализированных применениях.

Перспективы развития технологий мониторинга вибрации

Современные тенденции в области мониторинга вибрации включают развитие беспроводных технологий передачи данных, интеграцию искусственного интеллекта для анализа вибрационных характеристик и создание облачных платформ для сбора и обработки данных. Эти разработки позволяют создавать более эффективные системы прогнозного обслуживания, снижающие эксплуатационные расходы и повышающие надежность оборудования.

Датчик вибрации IFM VTV122 представляет собой современное решение для мониторинга состояния оборудования. Сочетание технологии MEMS, расширенного температурного диапазона и промышленного исполнения делает его универсальным инструментом для предотвращения отказов и оптимизации процессов технического обслуживания.

Высокая точность измерений, простота интеграции и исключительная надежность определяют его ценность для промышленных применений. Специалисты по техническому обслуживанию оценят возможность раннего обнаружения дефектов и планирования ремонтов по фактическому состоянию оборудования.

Внедрение систем мониторинга вибрации на основе VTV122 способствует переходу от реактивного к проактивному обслуживанию оборудования, повышая общую эффективность производственных процессов.
