Murrelektronik: Трансформаторы для промышленной автоматизации

28.08.2025 #DIN-рейка #Murrelektronik #гальваническая развязка #промышленная автоматизация #технические характеристики #трансформаторы #электромагнитная индукция

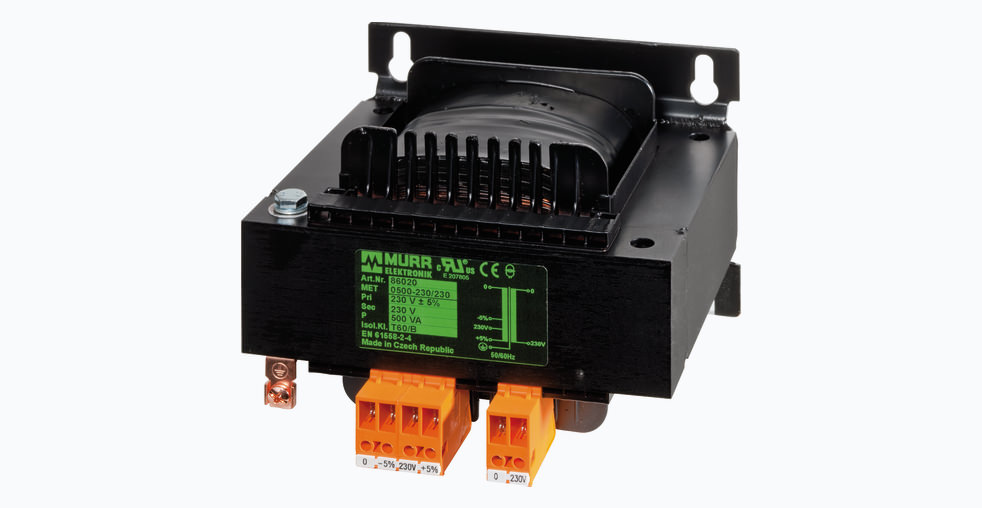

Трансформаторы Murrelektronik: технические характеристики, выбор и применение в промышленности

Введение в промышленные трансформаторы Murrelektronik

Трансформаторы компании Murrelektronik представляют собой ключевые компоненты в системах промышленной автоматизации и управления. Немецкая компания за долгие годы работы зарекомендовала себя как производитель высококачественного электротехнического оборудования, соответствующего международным стандартам безопасности и качества. Продукция Murrelektronik отличается надежностью, гибкостью применения и широким диапазоном технических характеристик, что делает ее востребованной среди инженеров, специалистов по КИПиА и технических директоров промышленных предприятий.

Трансформаторы Murrelektronik используются для преобразования напряжения в различных промышленных приложениях, обеспечивая гальваническую развязку, стабилизацию параметров электрической сети и безопасность работы оборудования. Благодаря строгому контролю качества на всех этапах производства и наличию необходимых сертификатов, эти устройства могут эксплуатироваться в сложных промышленных условиях при сохранении высоких показателей эффективности и долговечности.

Принцип действия и назначение трансформаторов

Трансформаторы Murrelektronik работают на основе классического принципа электромагнитной индукции, преобразуя переменное напряжение одной величины в переменное напряжение другой величины с сохранением частоты. Это преобразование осуществляется посредством магнитного поля, создаваемого в сердечнике устройства, что обеспечивает гальваническую развязку между первичной и вторичной цепями – ключевое преимущество для промышленной безопасности.

В промышленных условиях трансформаторы выполняют несколько критически важных функций:

  • Обеспечение питания цепей управления и автоматики соответствующим напряжением
  • Гальваническая развязка для защиты оборудования и персонала от перенапряжений
  • Стабилизация параметров электросети в условиях колебаний входного напряжения
  • Согласование сопротивления между различными участками электрической цепи

Особенностью трансформаторов Murrelektronik является их специализированная конструкция, адаптированная для работы в условиях промышленных помех, вибраций и перепадов температур. Благодаря тщательному расчету магнитных систем и изоляционных материалов, эти устройства обеспечивают минимальные потери мощности и высокий КПД даже при длительной эксплуатации под нагрузкой.

Технические характеристики трансформаторов Murrelektronik

Трансформаторы Murrelektronik характеризуются широким диапазоном технических параметров, позволяющим подобрать оптимальное решение для конкретных условий применения. Ключевые характеристики включают:

ПараметрДиапазон значенийПримечания
МощностьОт 20 ВА до 63 кВАДля различных нагрузок – от цепей управления до силовых применений
Первичное напряжение208-550 В переменного токаШирокий диапазон входных напряжений для различных сетей
Вторичное напряжение24 В, 115 В, 230 В и другиеСтандартные напряжения для управления и питания
Частота50-60 ГцПодходит для большинства промышленных сетей
Класс защиты IPIP00 до IP20Защита от прикосновения и проникновения твердых частиц
Температурный диапазонОт -20°C до +40°C (работа)Возможность эксплуатации в неотапливаемых помещениях
Способы монтажаВинтовой, на DIN-рейкуГибкость установки в распределительных шкафах
Тип подключенияВинтовые зажимы, пружинные клеммыНадежное соединение даже в условиях вибрации

Изоляция трансформаторов соответствует классу T 60/B, что обеспечивает стойкость к тепловым воздействиям и длительный срок службы. Тестовое напряжение изоляции между первичной и вторичной обмотками достигает 4 кВ, что гарантирует надежную гальваническую развязку даже в условиях импульсных перенапряжений.

Конструктивные особенности включают использование качественных электротехнических сталей для магнитопровода, медных обмоток с теплостойкой изоляцией и корпусов из самозатухающих материалов. Это обеспечивает не только высокие электрические характеристики, но и пожарную безопасность устройства.

Разновидности и конструкции трансформаторов

Компания Murrelektronik предлагает разнообразные типы трансформаторов, разработанные для специфических сфер применения:

Изоляционные трансформаторы (серия MST)

Предназначены для гальванической развязки цепей, защиты от помех и перенапряжений. Применяются в системах управления, где требуется отделение цепей питания от силовых сетей. Мощность до 1000 ВА и выше, с различными комбинациями входных/выходных напряжений. Коэффициент трансформации варьируется от 1:1 до 2:1, что позволяет адаптировать устройства под конкретные требования системы.

Безопасные трансформаторы (серия MTS)

Спроектированы для питания цепей низкого напряжения (24 В переменного тока), где требуется обеспечение электробезопасности персонала. Мощность до 40 ВА, с защитой от перегрузок и короткого замыкания. Идеальны для управления промышленными компонентами, такими как реле, контакторы и датчики. Ток короткого замыкания ограничен до безопасных значений, что предотвращает повреждение подключенного оборудования.

Силовые трансформаторы (серия MTL)

Одно- и двухфазные трансформаторы для применений, требующих более высоких мощностей (до 2500 ВА). Обеспечивают стабильное напряжение для питания оборудования, могут работать в широком диапазоне входных напряжений (230/400 В ± 15 В). Коэффициент нелинейных искажений не превышает 3%, что обеспечивает чистую синусоидальную форму выходного напряжения.

Автотрансформаторы

Для применений, где не требуется гальваническая развязка, но необходимо изменение напряжения в определенном диапазоне. Отличаются более высоким КПД (до 98%) и меньшими габаритами по сравнению с изоляционными трансформаторами аналогичной мощности. Диапазон регулирования напряжения составляет от 0 до 130% от номинального значения.

Конструктивно трансформаторы Murrelektronik отличаются способами подключения: пружинные клеммы обеспечивают быстрое и надежное соединение, устойчивое к вибрациям, тогда как винтовые зажимы предпочтительны для применений, где требуется периодическое переподключение. Некоторые модели оснащены креплениями на DIN-рейку, что упрощает их монтаж в стандартные распределительные шкафы. Материал корпуса – термостойкий пластик с классом горючести V0 или металлический корпус с порошковым покрытием для дополнительной защиты.

Особенности применения в промышленных условиях

Трансформаторы Murrelektronik находят применение в различных отраслях промышленности: машиностроении, автомобильной промышленности, энергетике, транспортной инфраструктуре и других. Их ключевые преимущества включают способность работать в условиях нестабильного входного напряжения, устойчивость к промышленным помехам и соответствие международным стандартам безопасности.

При выборе трансформатора для конкретного применения необходимо учитывать несколько факторов:

  • Мощность нагрузки с запасом 20-30% для обеспечения долговечности
  • Диапазон изменения входного напряжения в сети предприятия
  • Температурные условия эксплуатации
  • Требования к уровню шума и вибрациям
  • Необходимость дополнительной защиты (от перегрузок, короткого замыкания)

Важным аспектом является соответствие стандартам безопасности: трансформаторы Murrelektronik имеют маркировку CE, подтверждающую соответствие директивам ЕС по электромагнитной совместимости и низковольтному оборудованию. Для применений во взрывоопасных средах доступны исполнения, соответствующие директиве ATEX. Степень защиты от пыли и влаги достигает IP54 для специальных исполнений, что позволяет использовать их в условиях повышенной запыленности и влажности.

Монтаж и обслуживание должны выполняться квалифицированным персоналом с учетом местных нормативов и правил электробезопасности. Для устройств мощностью более 12 кВт в некоторых странах может потребоваться разрешение сетевого оператора. Рекомендуется регулярная проверка состояния клеммных соединений и изоляции, особенно после транспортировки или длительного хранения.

Сравнение с продукцией других производителей

На рынке промышленных трансформаторов продукция Murrelektronik конкурирует с предложениями таких компаний, как Siemens, ABB, Schneider Electric и Phoenix Contact. Сравнительный анализ показывает следующие отличительные особенности:

ПараметрMurrelektronikSiemensABBSchneider Electric
Диапазон мощностей20 ВА — 63 кВА50 ВА — 100 кВА100 ВА — 50 кВА50 ВА — 75 кВА
Гибкость конфигурацииВысокая (кастомизация)СредняяСредняяСредняя
Специализированные решенияДля взрывоопасных сред, морские примененияУниверсальныеУниверсальныеУниверсальные
Диапазон рабочих температур-20°C до +40°C-25°C до +45°C-25°C до +40°C-20°C до +45°C
Уровень шума35-45 дБ40-50 дБ38-48 дБ36-46 дБ
Срок службы15-20 лет15-20 лет15-20 лет15-20 лет

Ключевыми конкурентными преимуществами трансформаторов Murrelektronik являются:

  • Широкий диапазон входных напряжений (до 550 В переменного тока), превышающий возможности многих конкурентов
  • Наличие специализированных решений для нишевых рынков, таких как морские применения (с одобрением GL)
  • Возможность кастомизации под специфические требования заказчика
  • Комплексные одобрения для глобального рынка (UL, GL, CE)
  • Низкий уровень электромагнитных помех (менее 10 мВ)

Продукция Murrelektronik особенно востребована в применениях, где требуется сочетание высокой надежности, устойчивости к неблагоприятным условиям и гибкости конфигурации. В отличие от некоторых конкурентов, компания предлагает трансформаторы как с винтовыми, так и с пружинными клеммами, что расширяет возможности монтажа в различных условиях. Коэффициент трансформации сохраняет стабильность в пределах ±1% при изменениях нагрузки от 25% до 100% от номинальной мощности.

Дополнительные технические аспекты и рекомендации по выбору

При выборе трансформатора Murrelektronik важно учитывать дополнительные технические параметры, которые влияют на работу системы в целом. Коэффициент мощности трансформаторов составляет 0,85-0,95 в зависимости от модели и нагрузки. Уровень собственных потерь мощности не превышает 3-5% от номинальной мощности, что обеспечивает высокий общий КПД системы.

Для критически важных применений рекомендуется выбирать трансформаторы с запасом по мощности 25-30%, что позволяет компенсировать возможные пиковые нагрузки и продлевает срок службы устройства. При работе в условиях повышенной температуры окружающей среды необходимо учитывать снижение номинальной мощности – примерно 1,5% на каждый градус выше +40°C.

Особое внимание следует уделить выбору типа подключения: пружинные клеммы обеспечивают более быстрое и надежное соединение, устойчивое к вибрациям, в то время как винтовые зажимы позволяют многократное переподключение без потери качества контакта. Для применений с высокими требованиями к электромагнитной совместимости рекомендуется использовать модели с экранированными обмотками и дополнительными фильтрами помех.

Перспективы развития и технологические инновации

Компания Murrelektronik продолжает развивать линейку промышленных трансформаторов, внедряя новые материалы и технологии. Современные тенденции включают использование аморфных металлических сплавов для магнитопроводов, что позволяет снизить потери на вихревые токи на 20-30%. Разрабатываются модели с интегрированной системой мониторинга параметров, включая температуру обмоток, уровень изоляции и коэффициент трансформации.

Перспективным направлением является создание компактных трансформаторов с принудительным воздушным охлаждением, позволяющих увеличить удельную мощность на единицу объема. Также ведется работа над улучшением экологических характеристик – использование биоразлагаемых изоляционных материалов и сокращение содержания тяжелых металлов в конструкции.

Заключение

Трансформаторы Murrelektronik представляют собой технические решения, сочетающие в себе традиционные принципы электромагнитной трансформации с современными материалами и технологиями производства. Широкий диапазон характеристик, соответствие международным стандартам и возможность кастомизации делают их оптимальным выбором для разнообразных промышленных применений.

При выборе трансформатора следует тщательно анализировать не только основные параметры (мощность, напряжения), но и условия эксплуатации, требования безопасности и необходимость дополнительных опций. Продукция Murrelektronik в этом отношении предлагает сбалансированное сочетание производительности, надежности и гибкости, подтвержденное многолетним опытом компании в создании электротехнического оборудования для промышленной автоматизации.

Развитие линейки трансформаторов продолжается с акцентом на повышение эффективности, уменьшение габаритов и расширение функциональности. Это позволяет специалистам в области промышленной автоматизации выбирать решения, оптимально соответствующие как текущим, так и перспективным техническим требованиям их проектов.
