Оборудование FINDER для промышленной автоматизации и управления

Компания FINDER, основанная в Италии в 1954 году, является ведущим международным производителем компонентов для промышленной автоматизации, систем управления зданиями и энергетики. Специализируясь на производстве реле и связанных с ними устройств, компания предлагает более 14 500 наименований продукции, которая охватывает широкий спектр применений — от простых коммутационных задач до комплексных автоматизированных систем. Продукция бренда характеризуется модульностью, высокой надёжностью и ориентацией на простоту монтажа, что делает её востребованной в проектах, где критически важны стандартизация и долгосрочная стабильность работы.

Принцип действия и конструкция реле FINDER

Основу продуктового портфеля FINDER составляют реле — электромеханические устройства, предназначенные для коммутации электрических цепей. Принцип работы основан на преобразовании электрического сигнала в механическое движение. Конструкция стандартного реле включает три ключевых элемента:

1. Электромагнитная катушка: При подаче на неё управляющего напряжения создаётся магнитное поле.
2. Подвижный якорь: Под действием магнитного поля притягивается к сердечнику катушки.
3. Блок контактов: Движение якоря вызывает замыкание или размыкание контактов, управляя подключённой к ним внешней цепью (например, освещением или двигателем).

После снятия управляющего сигнала пружина возвращает якорь в исходное состояние, размыкая или замыкая контакты в зависимости от конструкции. Все компоненты размещены в прочном пластиковом корпусе, обеспечивающем электрическую безопасность и защиту от внешних воздействий.

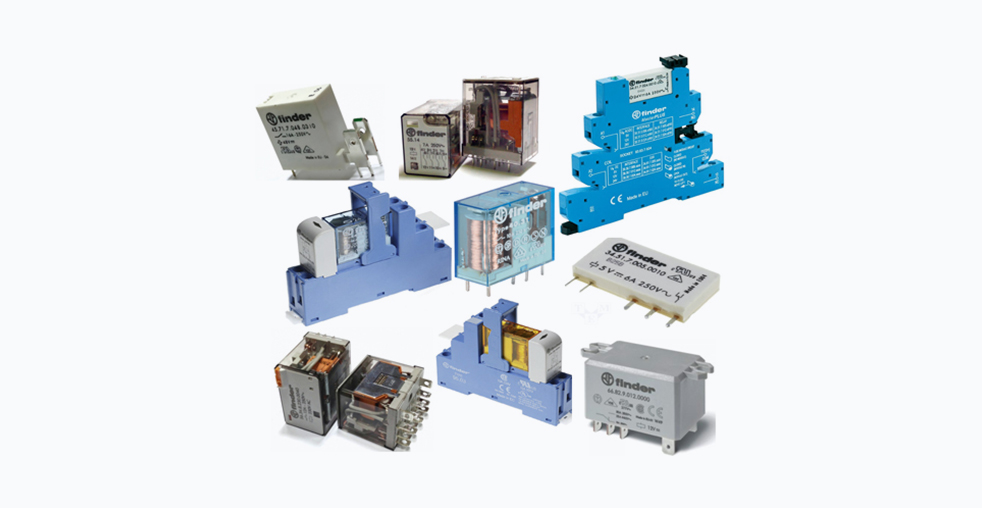

Основные категории продукции

Ассортимент компании можно разделить на несколько крупных функциональных категорий, каждая из которых решает определённый круг инженерных задач.

Силовые реле и контакторы

Эти устройства предназначены для непосредственной коммутации нагрузок с высокими токами. Продукция различается по мощности, типоразмеру и области применения.

• Миниатюрные и субминиатюрные реле (например, серии 30, 46): Предназначены для монтажа на печатные платы (SMD или через колодку) и используются в компактной электронике, оборудовании и системах автоматизации. Ток коммутации достигает 16 А.
• Мощные реле и контакторы (серии 62, 65, 66, а также модульные контакторы 22-й серии): Рассчитаны на коммутацию токов от 16 до 30 А и выше. Применяются в промышленных щитах для управления электродвигателями, системами отопления, вентиляции и кондиционирования. Монтируются на DIN-рейку.

Устройства управления и контроля

Эта категория включает продукты, которые расширяют функциональность базовых реле, добавляя логику, задержки по времени и защитные функции.

• Реле времени (таймеры): Обеспечивают задержку включения или выключения, цикличную работу. Включают как компактные модели для печатных плат (серии 32, 34), так и модульные устройства для монтажа на DIN-рейку (серии 41, 43).
• Реле контроля: Мониторят параметры сети (напряжение, ток, асимметрию фаз) и размыкают цепь при выходе значений за установленные пределы, защищая оборудование.
• Импульсные реле: Используются для управления освещением из нескольких точек. Отличаются низким током потребления кнопок управления.

Специализированные модули и системы

Для построения сложных автоматизированных систем FINDER предлагает готовые модульные решения.

• Интерфейсные модули: Выполняют роль периферийных устройств, получая команды от центрального контроллера (ПЛК) по шине и управляя полевыми устройствами. Монтируются на DIN-рейку.
• Полевые модули ввода-вывода (например, Cube67): Устройства с высокой степенью защиты (IP67), предназначенные для установки непосредственно рядом с датчиками и исполнительными механизмами в цеху. Подключаются по промышленным сетям (PROFINET, EtherCAT), что сокращает объём кабельной разводки.
• Блоки питания (серия 78): Компактные импульсные источники питания для DIN-рейки. Обеспечивают стабильное напряжение для цепей управления. Оснащены защитой от короткого замыкания и перегрузки.

Защитные устройства и аксессуары

• Устройства защиты от импульсных перенапряжений (УЗИП, SPD): Защищают электрооборудование от скачков напряжения, вызванных грозовыми разрядами или коммутационными процессами в сети. При нормальном напряжении имеют высокое сопротивление, а при скачке резко снижают его, отводя опасную энергию на землю.
• Соединительные компоненты: Включают кабели и разъёмы (например, стандарта M12) с оболочкой из износостойкого полиуретана (PUR), стойкого к маслам и истиранию.

Сравнение продуктовых линеек

В таблице ниже приведено сравнение ключевых продуктов FINDER из разных категорий по основным техническим характеристикам.

Ключевые технические особенности и стандарты

Продукция FINDER разрабатывается с учётом строгих международных стандартов, что обеспечивает её безопасность, надёжность и совместимость.

• Электрическая безопасность и надёжность: Реле обладают высокой электрической прочностью и рассчитаны на миллионы циклов срабатывания. Важной особенностью является производство в соответствии с директивой RoHS — продукция не содержит свинец, ртуть, кадмий и другие опасные вещества.
• Сертификация для особых условий: Многие устройства имеют сертификаты для работы во взрывоопасных зонах (ATEX, IECEx).
• Стандарты защиты: Корпуса полевых устройств и соединительных компонентов соответствуют высоким степеням защиты IP (IP67, IP68, IP69K), гарантируя работоспособность при воздействии воды, пыли и в условиях мойки под давлением.

Практика применения и инженерные соображения

Продукция FINDER находит применение в разнообразных сферах: от промышленной автоматизации и управления зданиями до энергетики и транспортной инфраструктуры. При выборе конкретного устройства инженеры ориентируются на несколько ключевых параметров:

• Нагрузка: Номинальный ток и напряжение коммутируемой цепи.
• Управление: Напряжение и тип сигнала управления катушкой (постоянный или переменный ток).
• Условия эксплуатации: Температурный диапазон, наличие вибраций, пыли, влаги.
• Требования к монтажу: Тип монтажа (DIN-рейка, печатная плата) и доступное пространство.
• Функциональность: Необходимость дополнительных функций (задержка времени, контроль параметров, сетевая связь).

Для упрощения выбора на официальном сайте компании доступен фильтр по характеристикам, а также таблицы аналогов для замены реле других производителей.

Таким образом, решения FINDER обеспечивают комплексный подход к построению надёжных систем управления, сочетая в себе проверенные технологии, модульность и соответствие международным стандартам.
