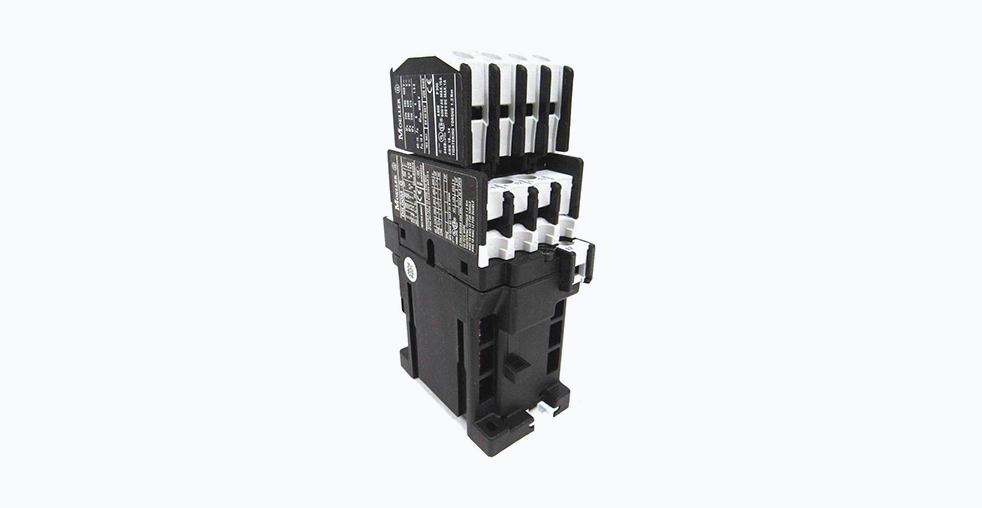

Оборудование Moeller: защита и распределение электроэнергии

Продукция, выпускаемая под брендом Moeller, представляет собой комплексные технические решения в области коммутации, защиты и распределения электроэнергии. Исторически бренд сосредоточен на разработке оборудования для промышленных низковольтных сетей, где критически важны надежность, компактность и адаптация к сложным условиям эксплуатации. В настоящее время, входя в структуру корпорации Eaton, Moeller сохраняет фокус на инженерных решениях для полевого уровня и автоматизации.

Основной задачей оборудования Moeller является обеспечение безопасной и бесперебойной работы электрических цепей. Принцип действия большинства устройств, таких как автоматические выключатели, основан на защите от токов перегрузки и короткого замыкания с помощью тепловых и электромагнитных расцепителей. Более сложные устройства, например, дифференциальные автоматы, дополнительно контролируют токи утечки, предотвращая риск поражения людей электрическим током и возгорания. Оборудование находит применение в широком спектре областей: от квартирных щитков и коммерческих зданий до промышленных предприятий и объектов инфраструктуры.

Продуктовые линейки и технические особенности

Ассортимент бренда Moeller структурирован по сериям, каждая из которых предназначена для решения конкретных задач в области электротехники.

1. Автоматические выключатели в литом корпусе (MCCB)

Данная категория предназначена для защиты силовых цепей промышленного назначения с высокими номинальными токами и большими ожидаемыми токами короткого замыкания. Устройства характеризуются высокой механической и коммутационной стойкостью.

• Серия NZM: Предназначена для защиты распределительных сетей, генераторов и трансформаторов. Модели, такие как NZMH3-4-AE630, рассчитаны на номинальный ток до 630 А и обладают отключающей способностью до 150 кА при напряжении 400 В. Эти выключатели оснащены регулируемыми расцепителями, позволяющими точно настраивать уставки по току перегрузки и короткого замыкания. Они могут комплектоваться дополнительными аксессуарами, например, независимыми или минимальными расцепителями напряжения, а также моторизированными приводами для дистанционного управления.
• Серия PKZ: Еще одна серия выключателей в литом корпусе, применяемая для защиты вводных линий и мощных групповых цепей. Отличаются высокой отключающей способностью, которая для некоторых исполнений может достигать 150 кА.

2. Модульные автоматические выключатели (MCB)

Эти компактные устройства, монтируемые на DIN-рейку, служат для защиты конечных цепей в жилых, коммерческих и промышленных зданиях.

• Серия PL6: Базовая линейка, охватывающая диапазон номинальных токов от 6 до 63 А при стандартной отключающей способности 6 кА. Применяется для защиты розеточных групп и цепей освещения.
• Серия PLHT: Развитие базовой серии, отличающееся повышенной до 20 кА отключающей способностью при сохранении компактных габаритов. Это достигнуто за счет оптимизированной конструкции дугогасительных камер.

3. Дифференциальные автоматические выключатели (УЗО-Д)

Эти приборы объединяют в одном модульном корпусе функции автоматического выключателя и устройства защитного отключения (УЗО).

• Серия PFL6: Защищает цепь одновременно от сверхтоков и токов утечки. Например, модель PFL6 на 16 А обеспечивает отключение при токе утечки 30 мА, что соответствует требованиям для защиты линий в помещениях с повышенной влажностью. Такие устройства имеют характеристику срабатывания типа B или C и отключающую способность до 6 кА.

4. Специализированная защита двигателей

Для безопасного пуска и защиты электродвигателей предназначены специализированные аппараты.

• Серия PKM0: Эти автоматические выключатели предназначены исключительно для защиты электродвигателей от токов короткого замыкания. Они используются в комплекте с контактором и тепловым реле, которое обеспечивает защиту от перегрузок. Диапазон номинальных токов серии PKM0 очень широк — от 0.16 А до 32 А, что позволяет защищать двигатели мощностью от 0.06 до 15 кВт при напряжении 400 В. Отключающая способность составляет 50 кА.

5. Аксессуары и вспомогательные устройства

Для расширения функциональности основных аппаратов защиты предлагается широкий спектр дополнительных устройств.

• Расцепители: К ним относятся независимые расцепители (шунтовые), минимальные расцепители напряжения (например, модель NZM2/3-XU24DC на 24 В постоянного тока) и другие.
• Вспомогательные и сигнальные контакты: Позволяют интегрировать состояние выключателя в систему дистанционного контроля и управления.
• Ручки управления: Выносные и стационарные поворотные рукоятки для удобного монтажа и эксплуатации.

Сравнительный анализ продуктовых серий

Для наглядного понимания областей применения различных серий ниже приведена сравнительная таблица.

Критерии выбора и рекомендации по применению

Выбор конкретного устройства из ассортимента Moeller определяется техническими требованиями проекта.

1. Определение параметров цепи: Ключевыми являются номинальный ток нагрузки, ожидаемый ток короткого замыкания в точке установки и рабочее напряжение. Например, для ввода в здание с мощным оборудованием потребуется выключатель серии NZM с высокой отключающей способностью, а для розеточной линии в офисе будет достаточно модульного автомата серии PL6.
2. Специфика нагрузки: Для защиты электродвигателей следует рассматривать специализированные решения, такие как PKM0, которые работают в связке с контакторами. Для цепей, где присутствуют люди и есть риск косвенного прикосновения, обязательным является использование УЗО или дифавтоматов серии PFL6.
3. Условия эксплуатации: Необходимо учитывать температуру окружающей среды, наличие вибраций, пыли и влаги. Большинство устройств Moeller предназначены для работы в диапазоне температур от -25°C до +55°C (при открытой установке) и имеют соответствующую степень защиты IP.
4. Требования к управлению и мониторингу: Если необходима возможность дистанционного отключения или интеграция в АСУ ТП, следует выбирать аппараты с опцией установки независимого расцепителя или минимального расцепителя напряжения, такого как NZM2/3-XU24DC.

В заключение, продукция Moeller предлагает инженерно-продуманные решения для построения безопасных и надежных электрических систем. Эффективное применение этого оборудования требует тщательного анализа параметров защищаемой цепи и четкого понимания функциональных возможностей каждой серии устройств.
