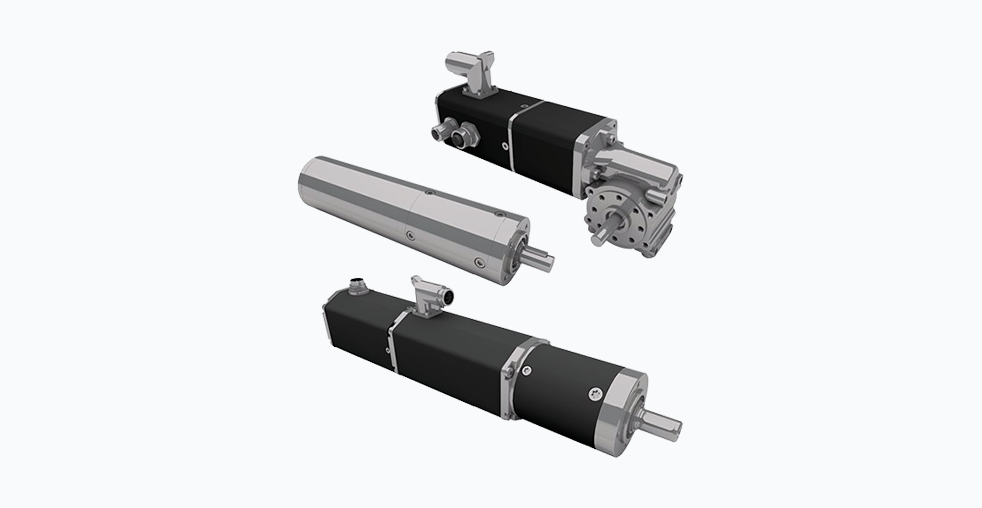

Обзор приводных систем и компонентов DUNKERMOTOREN

О компании DUNKERMOTOREN

DUNKERMOTOREN — немецкий производитель высококачественных электромеханических приводных систем и компонентов, основанный в 1950 году. Изначально компания специализировалась на производстве двигателей постоянного тока, но со временем эволюционировала в поставщика комплексных интеллектуальных решений для автоматизации. С 2002 года DUNKERMOTOREN входит в состав американской корпорации AMETEK, что позволило укрепить свои позиции на мировом рынке и расширить исследовательские возможности. Штаб-квартира и основное производство расположены в Германии, в городе Бонандорф. Компания известна своими инновационными разработками в области модульных приводных систем, интегрированных решений безопасности и цифровых сервисов для промышленности.

Обзор продуктового портфеля: от компонентов до систем

DUNKERMOTOREN предлагает широкий спектр продукции для построения современных автоматизированных систем. Основой портфеля являются бесщеточные двигатели, программируемые приводные модули, системы функциональной безопасности, редукторы и линейные актуаторы. Уникальность подхода компании заключается в создании экосистемы совместимых компонентов, которые могут комбинироваться в готовые приводные узлы. Это позволяет инженерам концентрироваться на проектировании конечной машины, а не на разработке отдельных механических и электрических узлов. Продукция находит применение в робототехнике, станкостроении, упаковочном оборудовании, автоматизации зданий, медицинской технике и мобильной технике.

Бесщеточные двигатели постоянного тока (BLDC)

Линейка бесщеточных двигателей серий BG является фундаментом для построения приводных систем. Эти двигатели характеризуются высокой плотностью мощности, долгим сроком службы и широким диапазоном крутящего момента. Конструкция двигателей предусматривает возможность легкой интеграции с дополнительными компонентами благодаря стандартизированным интерфейсам. Например, к двигателю напрямую могут крепиться планетарные редукторы, тормоза, энкодеры различных типов или электронные блоки управления.

Двигатели серий BG 45, BG 75 и BG 95 различаются диаметром корпуса и, соответственно, мощностными характеристиками. Они оснащаются высококачественными шарикоподшипниками и оптимизированной магнитной системой, что снижает потери и тепловыделение. Для работы в сложных условиях доступны исполнения с высокой степенью защиты от пыли и влаги (IP65, IP67). Наличие встроенных датчиков Холла и возможность установки энкодеров с высоким разрешением делает эти двигатели пригодными для задач точного позиционирования.

Программируемые интеллектуальные приводы

Эволюцией базовых двигателей стали полностью интегрированные программируемые приводы. К ним относятся серии dPro, dMove и dGo. Их ключевая особенность — встроенный контроллер, который размещается непосредственно в корпусе двигателя или редуктора. Такой контроллер обладает собственным процессором, памятью, портами ввода-вывода и интерфейсами для подключения к промышленным сетям.

Программируемый привод dPro представляет собой наиболее функциональное решение. Он позволяет выполнять сложные профили движения (позиционирование, интерполяцию, синхронизацию нескольких осей) автономно, получая от головного контроллера лишь команды высокого уровня. Это реализует принцип распределенного интеллекта, когда вычислительная нагрузка с центрального ПЛК переносится на периферийные устройства. Приводы dMove и dGo ориентированы на более простые задачи управления скоростью и позицией, предлагая упрощенное программирование.

Из преимуществ такого подхода можно выделить значительное сокращение проводки (требуется лишь сетевой кабель и питание), уменьшение времени на монтаж и наладку, а также повышение гибкости системы при модернизации.

Системы интегрированной функциональной безопасности dSafe

Платформа dSafe — это технология, встраиваемая в электронику приводов серий BG 75 и BG 95 для реализации функций безопасности в соответствии с международными стандартами. Решение является неотъемлемой частью привода и не требует установки дополнительных внешних релейных модулей.

Система dSafe поддерживает ключевые функции безопасности, такие как:

• Безопасное отключение момента (STO): гарантированное прекращение подачи энергии на двигатель.
• Безопасно ограниченная скорость (SLS): автоматическое ограничение скорости вращения при входе персонала в опасную зону.
• Безопасный останов (SS1, SS2): контролируемая остановка двигателя в аварийной ситуации.

Все функции реализуются через безопасные промышленные протоколы, такие как FSoE (EtherCAT) или PROFIsafe. Интеграция безопасности на уровне привода упрощает валидацию всей системы, снижает затраты на аппаратное обеспечение и уменьшает инженерные риски.

Планетарные редукторы и механические компоненты

Для преобразования скорости и момента двигателей DUNKERMOTOREN предлагает планетарные редукторы серии Servoline (например, PLG 45 SL, PLG 75 SL). Их отличает высокий КПД (до 95%), низкий угловой люфт и длительный срок службы. Конструктивной особенностью является использование стального полого колеса и специальной геометрии зубьев, что обеспечивает высокую нагрузочную способность и плавность хода.

Редукторы доступны в различных исполнениях: с полым или сплошным выходным валом, с фланцами для крепления и разными передаточными числами. Они разработаны для работы в паре с двигателями компании, образуя компактные и мощные приводные модули.

Электрические линейные актуаторы

Линейные системы, такие как серия CAHB, представляют собой готовые электромеханические цилиндры. Они предназначены для замены традиционных гидравлических и пневматических приводов в задачах, требующих точного линейного перемещения, позиционирования и контроля усилия.

Конструкция актуатора интегрирует шариковинтовую пару, подшипниковые опоры, двигатель и датчик положения в единый герметичный корпус. Это обеспечивает высокую защищенность от пыли, грязи и влаги (до IP69K). Линейные актуаторы предлагают предсказуемые характеристики, простоту монтажа и отсутствие необходимости в обслуживании гидравлических жидкостей или воздушных магистралей.

Сравнительные характеристики продуктовых линеек

Для наглядного понимания различий и областей применения ключевых продуктов DUNKERMOTOREN ниже представлена таблица с их основными техническими параметрами.

Цифровые сервисы и прогнозное обслуживание

Компания DUNKERMOTOREN активно развивает направление цифровизации своих продуктов. Технологии мониторинга состояния позволяют осуществлять прогнозное техническое обслуживание приводных систем. Для этого используются данные со встроенных в двигатели датчиков: анализируется потребляемый ток, вибрации и температура.

Специальные алгоритмы способны выявлять аномалии в работе не только самого двигателя, но и сопряженных механизмов — редукторов, подшипников или инструмента. Это позволяет перейти от реактивной модели обслуживания (после поломки) к проактивной, планируя сервисные работы заранее, что минимизирует простои оборудования. Концепция цифрового двойника, поддерживаемая компанией, дает возможность создавать виртуальные модели физических приводов для оптимизации их работы, тестирования программного обеспечения и симуляции различных сценариев.

Анализ экономических и эксплуатационных аспектов

Выбор между стандартным двигателем, интеллектуальным приводом или готовым модулем зависит от конкретных задач проекта, требований к гибкости и расчетной совокупной стоимости владения. Сравнение различных подходов представлено в таблице ниже.

Заключение

Продукция DUNKERMOTOREN охватывает полный спектр потребностей современной промышленной автоматизации — от базовых компонентов до сложных интеллектуальных систем. Сильными сторонами компании являются глубокие компетенции в электромеханике, модульность продуктовой линейки и фокус на интеграции. Предлагаемые решения позволяют инженерам сокращать время вывода оборудования на рынок за счет использования предварительно сконфигурированных и испытанных узлов. Выбор конкретного продукта зависит от технических требований проекта, необходимого уровня функциональности и стратегии обслуживания. Продукция немецкого производителя занимает устойчивые позиции на рынке благодаря сочетанию традиционного немецкого качества и современных технологических подходов.
