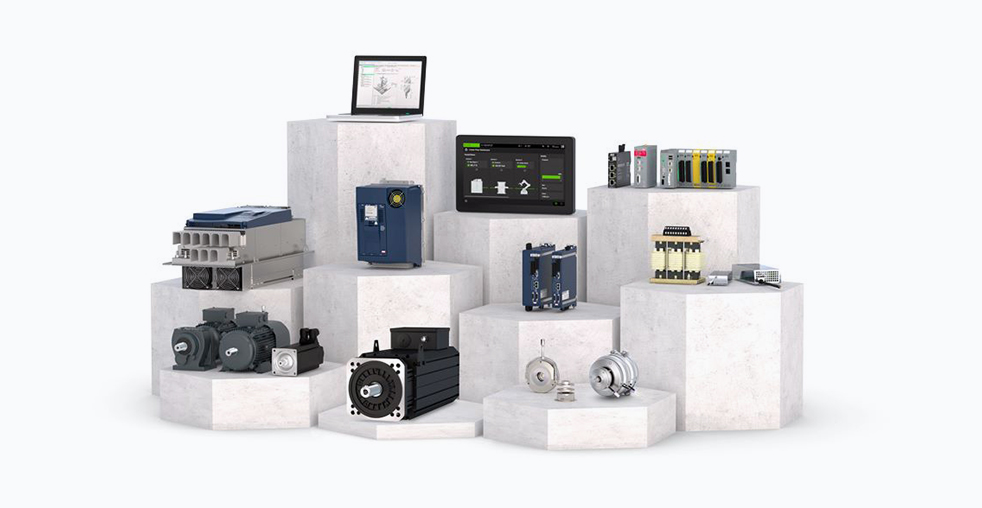

Компания KEB, основанная в 1972 году, является международным производителем комплексных решений в области приводной техники и систем автоматизации. Изначально сфокусировавшись на выпуске электромагнитных муфт и тормозов, компания значительно расширила свой портфолио, став поставщиком полных систем управления движением. Продукция KEB включает в себя сервоприводы, частотные преобразователи, электродвигатели, мотор-редукторы, рекуперативные системы и средства управления. Принцип работы оборудования основан на точном регулировании скорости, момента и положения электродвигателей посредством современных алгоритмов управления и силовой электроники. Подобные решения находят применение в разнообразных отраслях промышленности, таких как машиностроение, упаковочная и пищевая промышленность, производство пластмасс, деревообработка, а также в системах инженерного обеспечения зданий.

Приводная техника и сервосистемы KEB

Для задач, требующих высокой точности позиционирования и динамики, KEB предлагает обширную линейку сервоприводов и серводвигателей. Эти системы предназначены для управления сложными технологическими операциями в станкостроении, робототехнике и специальном оборудовании.

Серводвигатели DYNAMIC LINE

Синхронные серводвигатели серий DL3, DL4 и DL5 отличаются высокой плотностью мощности и рассчитаны на широкий диапазон крутящих моментов. Например, компактная серия DL3 охватывает номинальный момент от 0,2 до 70 Нм, а более мощная DL4 — от 11 до 520 Нм. Конструкция двигателей предусматривает различные варианты охлаждения: естественное воздушное, принудительное воздушное или жидкостное для моделей размера SG. Жидкостное охлаждение позволяет существенно увеличить продолжительный момент двигателя, что критично для интенсивных рабочих циклов. Исполнения двигателей включают варианты с встроенным энкодером высокой разрешающей способности и тормозом.

Сервоприводы COMBIVERT S6 и S4

Для управления серводвигателями предназначены сервоприводы серий COMBIVERT S6 и S4. Серия S6 работает в диапазоне мощностей до 5,5 кВт и поддерживает несколько режимов управления, включая бессенсорный векторный контроль, что позволяет отказаться от датчика обратной связи в ряде применений. Для более требовательных задач используется серия S4, работающая с мощностями до 50 кВт. Её отличительной особенностью является встроенная функция электронного кулачка, реализуемая через программное обеспечение S4-CAM, которое позволяет программировать сложные кривые движения с тысячами опорных точек. Обе серии обеспечивают высокую динамику отклика и точное поддержание момента.

Частотные преобразователи для широкого спектра применений

Линейка частотных преобразователей KEB предназначена для регулирования скорости асинхронных и синхронных двигателей в разнообразных промышленных процессах. Продукция охватывает мощности от долей киловатта до нескольких мегаватт.

Универсальная серия COMBIVERT F5

Модульная серия F5 разработана для типовых применений: управления насосами, вентиляторами, компрессорами, конвейерами и смесителями. Архитектура серии построена по принципу функциональной модульности, что позволяет точно подобрать конфигурацию под конкретные нужды. В линейке представлены три основные версии: BASIC (0,37–15 кВт), COMPACT (до 90 кВт) и MULTI (до 900 кВт). Все версии используют единую логику управления и параметрирования, упрощая работу обслуживающего персонала. Преобразователи поддерживают скалярное и векторное управление, встроенные ПИД-регуляторы и стандартные промышленные интерфейсы.

Модульная система COMBIVERT H6

Серия H6 представляет собой модульную систему для построения распределенных многокоординатных приводов. Конструктивной особенностью является фиксированная высота модулей (407 мм) и переменная ширина с шагом 50 мм. Это позволяет гибко компоновать в едином шкафу управления силовые приводные модули, модули ввода-вывода и контроллеры. Система глубоко интегрирована с промышленными сетевыми протоколами, в первую очередь с EtherCAT, что обеспечивает высокоскоростное и синхронное управление множеством осей с минимальными задержками.

Компактная серия COMBIVERT B6

Для применений, где критичны малые габариты и бесшумная работа, предназначена серия B6 мощностью до 4 кВт. Её ключевой технологией является бессенсорная система управления двигателем SMM, которая поддерживает номинальный момент даже на низких скоростях вращения без использования датчика обратной связи. Модели в корпусе типа A не имеют вентилятора, что обеспечивает полностью бесшумную работу, что важно для оборудования, устанавливаемого в непосредственной близости от персонала.

Энергоэффективные и рекуперативные решения

Современные тренды в промышленности делают энергоэффективность одним из ключевых критериев выбора оборудования. KEB предлагает специализированные решения для снижения энергопотребления и возврата энергии в сеть.

Активный рекуперативный преобразователь COMBIVERT R6 (мощностью от 11 до 900 кВт) преобразует кинетическую энергию тормозящего двигателя и возвращает её в питающую сеть с минимальными гармоническими искажениями. Это позволяет не только снизить общее энергопотребление установки, но и отказаться от громоздких тормозных резисторов, которые рассеивают энергию в виде тепла внутри шкафа управления.

Для комплексной реализации таких систем компания производит готовые шкафные решения серии COMBIVERT SYSTEM V номинальной мощностью до 1000 кВА. Эти системы поставляются предварительно смонтированными, включают в себя рекуперативные блоки, входные фильтры, системы управления и теплообмена, что значительно сокращает время проектирования и ввода объекта в эксплуатацию.

Электромагнитные муфты, тормоза и мотор-редукторы

Продукция, с которой началась история компании, остается важной частью её ассортимента. KEB производит широкий спектр электромагнитных компонентов: муфты, тормоза и комбинированные модули, такие как COMBISTOP и COMBIPERM. Эти устройства используются для безопасной остановки, удержания нагрузки в статическом положении, а также для управления моментом в системах намотки и размотки материалов.

Дополнением к приводам являются мотор-редукторы серий F, G, K, S, ZG. Они предлагаются в различных конструктивных исполнениях (цилиндрические, конические, червячные, планетарные) и могут комбинироваться с двигателями и преобразователями KEB, образуя готовый приводной модуль. Такой подход гарантирует оптимальную совместимость всех компонентов, упрощает процесс выбора и закупки.

Сравнительный анализ продуктовых серий KEB

Для наглядного представления ключевых особенностей различных серий оборудования KEB ниже приведены сравнительные таблицы.

Заключение

Продуктовая стратегия KEB базируется на принципе создания совместимых компонентов, которые могут работать как самостоятельные единицы, так и в составе сложных систем управления. Это достигается за счет унификации электрических и механических интерфейсов, использования единого программного обеспечения для конфигурирования (COMBIVIS) и модульной конструкции аппаратной части. При выборе оборудования инженеру необходимо учитывать специфику технологической задачи: для стандартных применений оптимальны универсальные серии вроде F5, для создания высокопроизводительных многокоординатных систем — модульные платформы H6, а для решения задач энергосбережения — рекуперативные системы R6 и SYSTEM V. Широкий ассортимент KEB предоставляет техническую основу для реализации проектов различного масштаба и сложности, от модернизации отдельного агрегата до проектирования полностью автоматизированных производственных линий.
