Pepperl+Fuchs: датчики и системы для промышленной автоматизации

О бренде Pepperl+Fuchs и сферах его деятельности

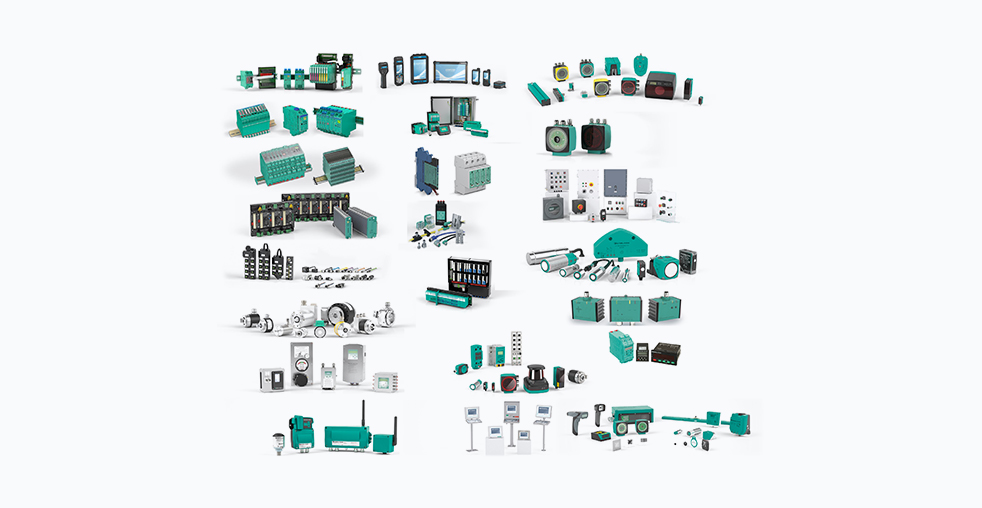

Компания Pepperl+Fuchs является ведущим мировым разработчиком и производителем промышленной электроники, специализирующимся на создании компонентов для автоматизации. Основная продукция бренда включает датчики, системы позиционирования, модули ввода-вывода и решения для искробезопасности. Эти компоненты служат фундаментом для построения надёжных автоматизированных систем на производственных предприятиях самого разного профиля. Оборудование Pepperl+Fuchs находит применение в автомобилестроении, пищевой и фармацевтической промышленности, логистике, упаковочном производстве, на нефтехимических и энергетических объектах, где предъявляются высокие требования к безотказности, точности и устойчивости к сложным условиям эксплуатации.

Принцип действия оборудования базируется на различных физических явлениях. Так, индуктивные датчики обнаруживают металлические объекты, воздействуя на них электромагнитным полем. Фотоэлектрические датчики используют световые лучи для определения наличия, положения или цвета объектов. Ультразвуковые сенсоры измеряют расстояние или уровень, анализируя время возврата отражённой звуковой волны. Системы ввода-вывода обеспечивают сбор данных с множества датчиков и их передачу на контроллеры верхнего уровня по промышленным сетям. Каждое из этих решений проектируется с учётом долговременной стабильности работы в условиях вибрации, экстремальных температур, влажности и запылённости.

Датчики приближения индуктивного типа: конструктивное исполнение и ключевые параметры

Индуктивные датчики приближения — одна из базовых и наиболее востребованных продуктовых линеек компании. Эти устройства предназначены для бесконтактного обнаружения металлических объектов и широко применяются на конвейерах, станках, в робототехнике для подсчёта деталей, контроля положения, определения конца хода. Их работа основана на генерации высокочастотного электромагнитного поля катушкой индуктивности. При внесении в это поле металлического объекта его параметры изменяются, что фиксируется электронной схемой датчика и вызывает переключение выходного сигнала.

Конструктивно индуктивные датчики делятся на два основных типа, определяющих способ монтажа и рабочие характеристики:

• Неэкранированные (цилиндрические без фланца) датчики обладают максимальной номинальной дистанцией срабатывания. Однако для корректной работы они требуют свободного пространства вокруг своей чувствительной зоны, так как окружающий металл (например, станина станка) может повлиять на их характеристики и уменьшить реальное расстояние обнаружения.
• Экранированные (фланцевые) датчики имеют металлический экран вокруг чувствительного элемента, что позволяет монтировать их вровень с металлической поверхностью без зазора. Это обеспечивает лучшую механическую защиту и исключает влияние окружающего металла, но рабочий диапазон таких датчиков обычно составляет около 60-80% от диапазона неэкранированного датчика аналогичного размера.

При выборе индуктивного датчика критически важны несколько параметров, гарантируемых соответствующими стандартами:

• Номинальное расстояние срабатывания (Sn) — эталонное значение для стандартного объекта.
• Гарантированное расстояние срабатывания (Sa) — минимальное расстояние, на котором срабатывание датчика гарантировано для всех образцов в заданном температурном диапазоне с учётом допусков производства и напряжения питания. Обычно Sa составляет от 90% до 100% от Sn.
• Гистерезис (H) — разница между точкой срабатывания при приближении объекта и точкой отпускания при его удалении. Гистерезис, обычно составляющий 5-15% от Sn, необходим для предотвращения ложных переключений при вибрациях или медленном движении объекта.

Фотоэлектрические и ультразвуковые датчики: технологии для сложных задач

Для обнаружения объектов любого материала, цвета или физического состояния Pepperl+Fuchs предлагает решения на основе оптоэлектронных и ультразвуковых технологий. Особого внимания заслуживает запатентованная импульсная технология измерения дальности, применяемая в лазерных датчиках. В отличие от аналоговых методов с постоянным излучением, этот метод измеряет время прохождения короткого светового импульса до объекта и обратно. Этот метод обеспечивает высокую помехоустойчивость к посторонней засветке, а также позволяет работать с объектами, обладающими как очень низким, так и очень высоким коэффициентом отражения.

Линейка фотоэлектрических датчиков на базе этой технологии варьируется от миниатюрных моделей для монтажа в ограниченном пространстве до мощных систем с дальностью действия в сотни метров. Ультразвуковые датчики, использующие звуковые волны, являются незаменимыми в условиях сильного загрязнения, запылённости, запотевания или наличия пенящихся жидкостей, где оптические методы неприменимы. Они эффективно решают задачи контроля уровня сыпучих материалов и жидкостей в баках, бункерах, обнаружения прозрачных объектов и работы в тумане.

Системные решения и стандарты связи: IO-Link и защита корпуса

Pepperl+Fuchs предлагает не только отдельные датчики, но и комплексные системные решения для организации распределённого ввода-вывода. Это особенно актуально для современных гибких производств с большим количеством сенсорных точек. Ключевым элементом таких систем является стандарт связи IO-Link. Этот открытый последовательный интерфейс точка-точка позволяет передавать с датчика не только стандартный дискретный сигнал, но и аналоговые значения, параметры конфигурации, диагностические данные. Использование IO-Link значительно упрощает монтаж, настройку и обслуживание оборудования.

Не менее важной характеристикой для промышленного оборудования является степень защиты корпуса. Большинство датчиков и модулей Pepperl+Fuchs соответствуют классам защиты IP65, IP67, IP68 и IP69K, что гарантирует их работоспособность в условиях воздействия пыли, водяных струй и даже кратковременного погружения. Для агрессивных химических сред предлагается оборудование в корпусах из высококачественной нержавеющей стали или с особыми покрытиями.

Эксплуатационные аспекты и выбор архитектуры автоматизации

Выбор между классической схемой с дискретными датчиками и современной системой на базе IO-Link определяется требованиями конкретного проекта. Классическая архитектура, где каждый датчик индивидуальным кабелем подключается к контроллеру, проста, но масштабируется с трудом: добавление каждой новой точки ведёт к увеличению расхода кабеля, сложности монтажа и трудностям диагностики. Архитектура на основе распределённых модулей ввода-вывода с поддержкой IO-Link централизует подключение множества датчиков, сокращает длину кабельных трасс и предоставляет инженеру исчерпывающую диагностическую информацию удалённо.

Для особо сложных задач, таких как высокоточное 2D-позиционирование, измерение углов или профилей, компания разрабатывает специализированные системы. Например, лазерные сканеры безопасности или мультилучевые барьеры. Такие решения имеют более высокую начальную стоимость, но предлагают функциональность, недостижимую для стандартных датчиков, и часто заменяют собой несколько устройств одновременно.

Корпоративные стандарты и идентификация продукции

Для обеспечения ясности при подборе и заказе оборудования Pepperl+Fuchs использует детализированную систему типокодов. Этот уникальный идентификатор, присваиваемый каждому изделию, содержит закодированную информацию о его типе, конструктивном исполнении, рабочем расстоянии, типе выходного каскада, материале корпуса и типе электрического присоединения. Использование типокода минимизирует риск ошибки при комплектации проекта и позволяет однозначно определить все ключевые характеристики устройства без изучения полного наименования.

Продукция Pepperl+Fuchs проектируется и тестируется в соответствии с международными стандартами, включая IEC, EN, UL и ATEX для взрывозащищённого исполнения. Это обеспечивает её совместимость и предсказуемость работы в глобальных промышленных системах.

Итоги: принципы выбора оборудования

Продуктовый портфель Pepperl+Fuchs демонстрирует комплексный подход к промышленной автоматизации, где каждое решение — от простейшего индуктивного датчика до сложной сетевой системы — является частью экосистемы, построенной на принципах надёжности, стандартизации и функциональной ясности.

При выборе конкретного устройства или архитектуры рекомендуется последовательно оценивать следующие аспекты:

1. Технические условия задачи: тип и материал объекта, требуемая дальность обнаружения, скорость движения объекта, наличие помех (пыль, влага, электромагнитные наводки).
2. Условия окружающей среды: диапазон рабочих температур, необходимость стойкости к химикатам, вибрациям, мойке под высоким давлением.
3. Эксплуатационные требования: необходимый уровень диагностики, простота перенастройки, масштабируемость системы в будущем, общая стоимость владения с учётом монтажа и обслуживания.
4. Совместимость: тип выходного сигнала, напряжение питания, физический размер и способ монтажа, соответствие требуемым стандартам безопасности.

Обращение к официальной технической документации, где детально расписаны все параметры и условия применения, является обязательным этапом для принятия корректного инженерного решения и обеспечения долговременной и безотказной работы автоматизированной системы.
