Pilz PNOZ 11: Надёжное реле безопасности для промышленного оборудования

Введение: Эволюция безопасности в автоматизированных системах

В сфере промышленной автоматизации, где требования к безопасности и надёжности постоянно ужесточаются, особое значение приобретают специализированные устройства защиты. Среди них выделяется реле безопасности Pilz PNOZ 11 — устройство, сочетающее проверенную временем конструкцию с современными функциональными возможностями. Этот компонент обеспечивает безопасность персонала и оборудования в различных промышленных применениях. Разработанное компанией Pilz — признанным экспертом в области безопасных технологий автоматизации — это устройство продолжает традиции линейки PNOZ, история которой началась с создания первого реле аварийной остановки.

Технические характеристики и конструктивные особенности

Электрические параметры и возможности подключения

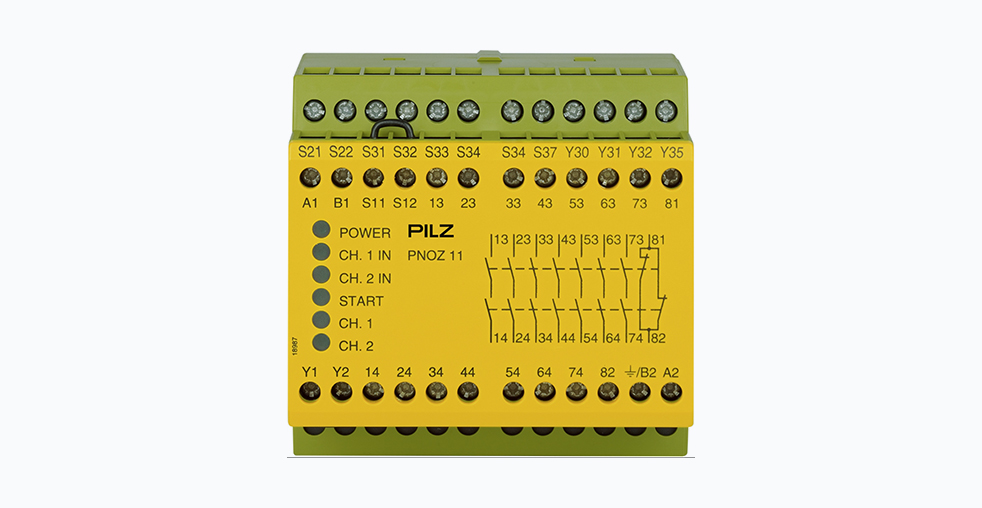

Pilz PNOZ 11 представляет собой электромеханическое реле безопасности с 7 нормально разомкнутыми и 1 нормально замкнутым контактами, что обеспечивает гибкость при проектировании систем безопасности. Устройство рассчитано на широкий диапазон напряжений питания: 24 В переменного тока и 24 В постоянного тока, что позволяет легко интегрировать его в различные системы управления.

Важной особенностью является его способность коммутировать значительные токи нагрузки — до 6 А при использовании контактов безопасности категории AC1 и DC1. Это означает, что PNOZ 11 может непосредственно управлять нагрузками средней мощности без необходимости использования дополнительных промежуточных реле, что упрощает конструкцию системы и повышает её надёжность.

Механическая конструкция и условия эксплуатации

Конструкция устройства предусматривает монтаж на стандартную DIN-рейку, что характерно для промышленного оборудования. Корпус имеет степень защиты IP40, обеспечивая защиту от случайного прикосновения к токоведущим частям и от проникновения твёрдых частиц размером более 1 миллиметра.

PNOZ 11 сохраняет работоспособность в широком диапазоне температур — от -10°C до +55°C — при влажности до 93% без конденсации. Такие характеристики делают устройство подходящим для использования в большинстве промышленных сред, за исключением экстремальных условий.

Сертификация и соответствие стандартам

Устройство имеет международные сертификаты, включая CE, UKCA, cULus Listed, KOSHA, TÜV и EAC, что подтверждает его соответствие строгим международным стандартам безопасности. PNOZ 11 соответствует категории 4 по EN954-1, а также обеспечивает уровень безопасности до Performance Level «e» согласно EN ISO 13849-1 и SIL CL 3 согласно IEC 62061, что делает его пригодным для применения в высокоопасных процессах.

Функциональные возможности и применение

Мониторинг функций безопасности

PNOZ 11 предназначено для мониторинга различных функций безопасности, включая:

Аварийные остановы — обеспечение немедленного прекращения работы оборудования при активации кнопки аварийной остановки

Защитные ограждения — контроль положения защитных кожухов и дверок

Световые барьеры и завесы — обнаружение проникновения в опасную зону

Двухручное управление — обеспечение требуемого режима работы двумя руками оператора

Контроль скорости и останова — предотвращение опасных ситуаций, связанных с движением механизмов

Практические сценарии применения

В промышленных условиях PNOZ 11 находит применение в различных отраслях:

Металлообработка и станкостроение — обеспечение безопасности операторов прессового оборудования, гильотинных ножниц и обрабатывающих центров.

Автоматизированные производственные линии — координация работы конвейеров, роботизированных комплексов и систем транспортировки материалов.

Пакетировочное и упаковочное оборудование — защита персонала от движущихся частей машин для термоупаковки, обвязки и паллетирования.

Подъёмно-транспортное оборудование — обеспечение безопасной работы кранов, подъёмников и погрузчиков.

Пищевая промышленность — применение в оборудовании для переработки пищевых продуктов, где требуется надёжная защита операторов.

Фармацевтическое производство — использование в упаковочных и фасовочных линиях, обеспечивающее соответствие строгим стандартам безопасности.

Сравнительный анализ с продукцией других производителей

При выборе реле безопасности важно рассматривать различные варианты от ведущих производителей. Наряду с Pilz PNOZ 11, на рынке представлены устройства от таких компаний, как Siemens, Omron, Phoenix Contact и Schneider Electric.

Siemens предлагает серию реле безопасности 3TK28, которые отличаются модульной конструкцией и возможностью расширения функциональности. Эти устройства поддерживают различные функции безопасности и имеют широкий диапазон напряжений питания.

Omron производит реле безопасности серии G9SA, которые характеризуются компактными размерами и высокой коммутационной способностью. Эти устройства часто применяются в условиях ограниченного пространства.

Phoenix Contact предлагает серию RELAX, которая включает реле безопасности с различным количеством контактов и дополнительными диагностическими функциями.

Schneider Electric выпускает реле безопасности серии XPS-AV, которые интегрируются с другими компонентами системы управления этой компании.

Каждое из этих решений имеет свои особенности, и выбор зависит от конкретных требований проекта, существующей инфраструктуры и предпочтений проектировщика.

Сравнительные преимущества PNOZ 11 в семействе реле безопасности Pilz

В обширном портфеле продукции Pilz PNOZ 11 занимает особое место между базовыми и более сложными устройствами. В отличие от PNOZcompact, который ориентирован на производителей серийных машин и предлагает базовые функции безопасности, PNOZ 11 предоставляет большее количество контактов и более гибкую конфигурацию.

В сравнении с более сложными программируемыми контроллерами PNOZmulti, которые предлагают программируемую логику и расширенные функции, PNOZ 11 представляет собой готовое решение с фиксированной логикой, не требующее программирования и более простое в установке и настройке.

Это делает PNOZ 11 оптимальным выбором для применений, где требуется большее количество выходов, чем предлагают базовые модели, но не нужна полная программируемость продвинутых систем.

Практические аспекты монтажа и эксплуатации

Особенности установки и подключения

Монтаж PNOZ 11 не представляет значительных сложностей для квалифицированных специалистов. Устройство монтируется на стандартную DIN-рейку шириной 35 миллиметров. Подключение осуществляется с помощью винтовых зажимов, обеспечивающих надёжный контакт и удобство монтажа.

Для специалистов важно отметить, что все работы по подключению должны выполняться квалифицированным электротехническим персоналом с соблюдением соответствующих стандартов и предписаний. Это особенно важно учитывать при работе с высокими напряжениями и большими мощностями, где могут потребоваться дополнительные разрешения и соблюдение специальных требований.

Диагностика и обслуживание

PNOZ 11 обеспечивает удобные возможности диагностики, способствующие повышению доступности оборудования и сокращению времени простоя. Электромеханическая конструкция устройства обеспечивает высокую надёжность и не требует регулярного технического обслуживания.

Конструкция с технологией push-in предлагает дополнительные преимущества:

Подключение кабелей с наконечниками или без них

Быстрый и простой монтаж

Возможность двойного подключения на полюс

Экономия при замене устройств

Отдельное отверстие для измерения напряжения

Высокая контактная надёжность даже при сильной вибрации

Отсутствие необходимости периодической подтяжки клемм

Заключение: Почему PNOZ 11 остается актуальным в современной промышленности

Несмотря на появление более сложных программируемых систем безопасности, таких как PNOZmulti или PSS, электромеханические реле безопасности PNOZ 11 продолжают оставаться востребованными в различных отраслях промышленности. Их преимущество заключается в простоте, надёжности и предсказуемости — качествах, особенно важных для функций безопасности.

Проверенная конструкция в сочетании с международными сертификатами и соответствием строгим стандартам безопасности делают PNOZ 11 разумным выбором для применений, где требуется мониторинг нескольких функций безопасности с достаточным количеством выходных контактов.

В условиях, когда промышленная безопасность становится не просто требованием стандартов, а ключевым элементом корпоративной культуры и социальной ответственности, такие устройства, как PNOZ 11, продолжают играть важную роль в защите людей и оборудования от потенциальных опасностей современного производства.

Для инженеров и специалистов по автоматизации PNOZ 11 представляет собой надёжный инструмент — проверенный, готовый к работе в самых demanding conditions. И в этом заключается его главная ценность в мире промышленной автоматизации.
