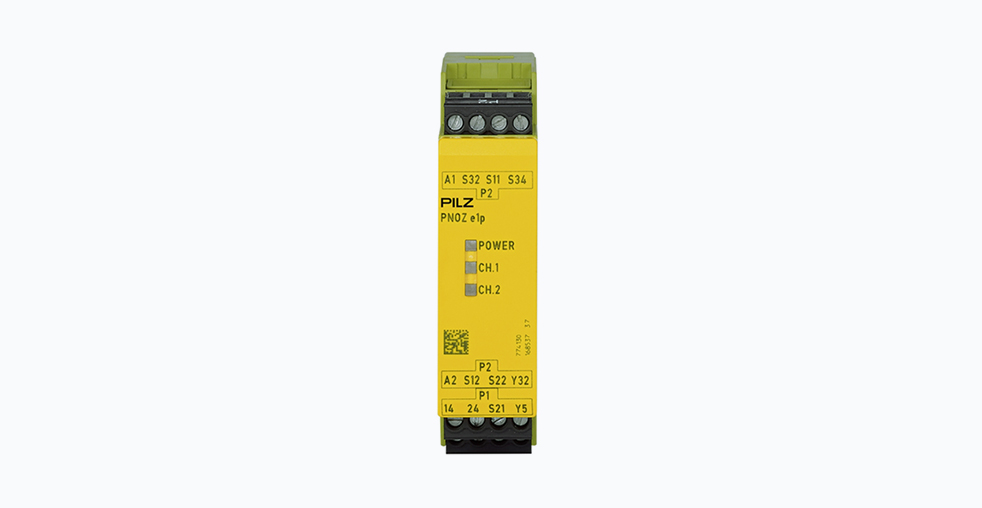

Pilz PNOZ e1p 24VDC 2so: Реле безопасности для промышленных систем

Эволюция реле безопасности в эпоху Industry 4.0

В современных промышленных системах автоматизация процессов достигает значительных масштабов, а требования к функциональной безопасности продолжают ужесточаться. Ключевое значение приобретают компоненты, обеспечивающие безопасность персонала и надежность оборудования. Среди таких компонентов особое место занимают реле безопасности — специализированные устройства, предназначенные для мониторинга и управления функциями безопасности в промышленных установках. Pilz PNOZ e1p 24VDC 2so представляет современный подход к построению систем безопасности с использованием полупроводниковых технологий и инновационных решений.

Технические характеристики и конструктивные особенности

Основные параметры

Pilz PNOZ e1p 24VDC 2so — это автономное защитное реле, предназначенное для контроля различных функций безопасности. Устройство отличается компактными размерами (ширина всего 22,5 мм) и предназначено для монтажа на стандартную DIN-рейку. Питание реле осуществляется от источника постоянного тока напряжением 24 В, что соответствует промышленным стандартам систем управления.

Конструкция устройства обеспечивает надежную работу в различных условиях эксплуатации. Корпус выполнен из качественных материалов, обеспечивающих защиту от внешних воздействий и длительный срок службы.

Входы и выходы

Реле поддерживает одно- или двухканальную конфигурацию входов с возможностью обнаружения коротких замыканий между контактами. Эта функция особенно важна для обеспечения высокого уровня безопасности при подключении таких устройств, как кнопки аварийной остановки, защитные ограждения и световые барьеры.

Выходная часть устройства включает:

• Два безопасных выхода
• Один вспомогательный выход, реализованный на основе технологии полупроводниковых ключей

Использование полупроводниковых выходов вместо традиционных электромеханических реле обеспечивает более высокую частоту переключения, долговечность и надежность в условиях вибрации и механических воздействий.

Условия эксплуатации

Устройство предназначено для работы в широком диапазоне температур окружающей среды — от -10°C до +55°C, при этом конденсация влаги не допускается. Степень защиты корпуса соответствует IP40, что делает его пригодным для использования в стандартных промышленных условиях. Относительная влажность воздуха не должна превышать 95% при температуре 25°C.

Особенности подключения

Конструкция реле предусматривает использование съемных винтовых клемм, что значительно упрощает процесс монтажа и обслуживания. Для подключения могут использоваться гибкие проводники сечением от 0,2 до 4,0 мм². Клеммы имеют цветовую маркировку для удобства подключения и предотвращения ошибок при монтаже.

Функциональные возможности и области применения

Мониторинг функций безопасности

PNOZ e1p предназначено для контроля широкого спектра устройств безопасности:

• Кнопки аварийного останова мгновенного действия и с временной задержкой
• Защитные ограждения различного типа
• Световые барьеры и фотоэлектрические завесы
• Кнопки двуручного управления
• Сенсорные коврики и другие устройства безопасности

Логические операции

Важной особенностью серии является возможность выполнения логических операций между несколькими модулями реле. Это позволяет создавать гибкие конфигурации систем безопасности без необходимости использования дополнительных программируемых логических контроллеров. Устройство поддерживает различные комбинации логических функций, включая операции И, ИЛИ, а также временные задержки.

Совместимость с датчиками безопасности

Реле совместимо с безопасными датчиками различных типов, что расширяет его функциональные возможности и позволяет создавать интегрированные системы безопасности для сложного промышленного оборудования. Совместимость с различными протоколами связи обеспечивает легкую интеграцию в существующие системы управления.

Преимущества и уникальные особенности

Технология полупроводниковых выходов

Использование твердотельных выходов вместо электромеханических реле обеспечивает:

• Высокую скорость срабатывания
• Увеличенный срок службы
• Устойчивость к вибрации и механическим воздействиям
• Бесперебойную работу в условиях частых переключений

Полупроводниковая технология исключает проблемы, связанные с износом механических контактов, и обеспечивает стабильную работу даже при интенсивной эксплуатации.

Компактность и универсальность монтажа

При ширине всего 22,5 мм устройство позволяет экономить место в монтажном шкафу, что особенно важно при построении сложных систем безопасности с множеством функций. Возможность любого положения монтажа расширяет варианты компоновки оборудования. Малые габариты делают устройство идеальным для применения в условиях ограниченного пространства.

Расширенные диагностические возможности

Наличие вспомогательного выхода и возможность мониторинга состояния системы обеспечивают удобство диагностики и обслуживания оборудования, сокращая время простоя и упрощая процесс поиска неисправностей. Встроенные индикаторы состояния предоставляют визуальную информацию о работе устройства и возможных ошибках.

Соответствие международным стандартам

Устройство имеет необходимые сертификаты, подтверждающие его соответствие международным стандартам безопасности и позволяющие использовать в различных регионах мира. Соответствие стандартам гарантирует, что устройство прошло строгие испытания и соответствует самым строгим требованиям промышленной безопасности.

Практические аспекты применения

Сценарии использования

PNOZ e1p оптимально подходит для применения в различных отраслях промышленности:

• Автоматизированные производственные линии
• Роботизированные комплексы
• Подъемно-транспортное оборудование
• Упаковочное и пищевое оборудование
• Деревообрабатывающие и металлообрабатывающие станки

Универсальность устройства позволяет использовать его в различных применениях, от простых машин до сложных производственных комплексов.

Рекомендации по проектированию систем

При проектировании систем безопасности с использованием PNOZ e1p следует учитывать:

• Необходимость правильного выбора устройств ввода в соответствии с требованиями к уровню безопасности
• Возможность каскадного подключения нескольких реле для сложных систем безопасности
• Важность регулярного тестирования и профилактического обслуживания системы

Проектирование должно учитывать категорию безопасности согласно стандартам и соответствующий уровень производительности.

Совместимость и интеграция

Реле может работать как автономное устройство или в составе сложной системы безопасности совместно с другими продуктами. Интеграция с системами более высокого уровня позволяет создавать комплексные решения для управления безопасностью всего предприятия.

Сравнение с другими моделями линейки

В линейке представлены различные модели, ориентированные на разные задачи:

Каждая модель в линейке предназначена для конкретных применений и условий эксплуатации, что позволяет выбрать оптимальное решение для конкретных требований системы безопасности.

Будущее систем безопасности с PNOZ e1p

Pilz PNOZ e1p 24VDC 2so представляет собой современное решение для построения систем безопасности промышленного оборудования. Сочетание полупроводниковых технологий, компактного исполнения и широких функциональных возможностей делает это устройство оптимальным выбором для инженеров, проектирующих безопасные промышленные системы.

С переходом к Индустрии 4.0 и умному производству значение надежных систем безопасности только возрастает. Устройства, которые обеспечивают не только высокий уровень безопасности, но и гибкость конфигурирования и легкость интеграции, становятся ключевыми компонентами современных промышленных установок.

Специалисты, выбирающие PNOZ e1p для своих проектов, получают комплексное решение для построения надежных и соответствующих международным стандартам систем защиты персонала и оборудования — важнейшего компонента любого современного промышленного предприятия.

Развитие технологий промышленной безопасности продолжается, и устройства типа PNOZ e1p демонстрируют, как традиционные компоненты могут быть улучшены за счет внедрения современных технологий и инновационных решений.
