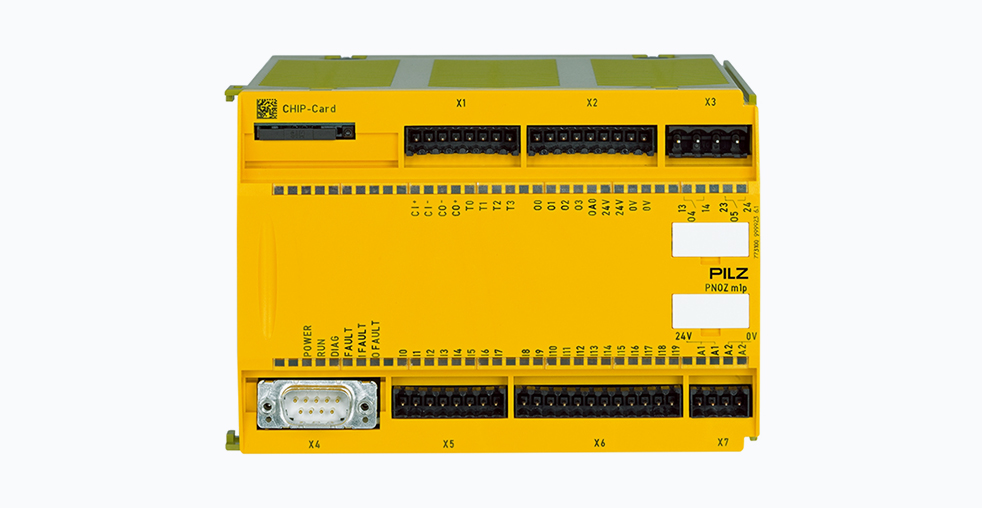

Базовый модуль безопасности Pilz PNOZ m1p: обзор и технические характеристики

В сфере промышленной безопасности, где надежность и отказоустойчивость являются критически важными параметрами, переход на программируемые логические контроллеры ознаменовал собой новую эпоху. Базовый модуль Pilz PNOZ m1p, известный под артикулом 773100, долгое время служил центральным элементом модульной системы безопасности PNOZmulti Classic. Несмотря на снятие с производства, глубокое понимание его архитектуры, технических характеристик и принципов функционирования сохраняет свою актуальность для специалистов, ответственных за обслуживание и модернизацию многочисленных действующих производственных объектов.
Концепция модульной архитектуры
Основной идеей, заложенной в основу PNOZ m1p, была модульность. Данное устройство проектировалось как центральный процессор, вокруг которого выстраивалась гибкая и масштабируемая конфигурация системы безопасности. Ключевым преимуществом являлась возможность подключения до восьми специализированных модулей расширения. Это позволяло инженерам-проектировщикам точно калибровать функционал системы под специфические требования технологического процесса, необходимую категорию безопасности и количество подключаемого периферийного оборудования, не требуя замены основного вычислительного ядра.
Такой системный подход позволил консолидировать в едином аппаратном комплексе функции, которые ранее выполнялись набором разрозненных компонентов: реле безопасности, таймеров и простых контроллеров. Интеграция обеспечила значительную экономию пространства в монтажных шкафах, существенно упростила процессы проектирования и пусконаладки, а также повысила эффективность диагностики неисправностей благодаря централизованному мониторингу состояния всех компонентов системы.
Детальный анализ технических характеристик
Аппаратная платформа модуля базировалась на производительном процессоре, обладающем достаточным объемом памяти для обработки логики безопасности. Конструкция была оптимизирована для надежной работы в условиях промышленной среды.
- Организация входов и выходов: Модуль был оснащен двадцатью безопасными цифровыми входами. Важным техническим аспектом являлось автоматическое ограничение количества активных входов: при напряжении питания до 26.4 Вольт были доступны все 20 входов, однако при превышении этого порога питания количество рабочих входов сокращалось до 15, что требовало особого внимания при проектировании схемы электропитания всего комплекса.
- Гибкость конфигурации выходов: Для управления исполнительными механизмами модуль предлагал комбинированную структуру выходных сигналов. В нее входили четыре безопасных полупроводниковых выхода и два безопасных релейных выхода, обладающих коммутационной способностью до 240 Вольт переменного тока или 24 Вольт постоянного тока при токовой нагрузке до 6 Ампер. Дополнительно устройство включало один вспомогательный полупроводниковый выход, четыре тестовых импульсных выхода и один каскадный выход для связи с другими системами.
- Коммуникационные интерфейсы: Базовая модификация 773100 оснащалась интерфейсом RS-232 для конфигурации и проведения диагностических процедур. Модель 773103 была дополнена двумя сетевыми портами Ethernet с поддержкой протокола Modbus TCP, что открывало возможности для интеграции в более крупные сетевые инфраструктуры и обмена данными с системами диспетчеризации SCADA или исполнительными системами MES.
- Конструктивное исполнение: Устройство выполнялось в компактном корпусе размером 135 x 94 x 121 миллиметр и весом около 500 грамм, предназначенном для монтажа на стандартную DIN-рейку. Подключение проводов осуществлялось с помощью съемных винтовых или пружинных клемм, что повышало удобство монтажа и последующего обслуживания. Степень защиты IP20 указывала на необходимость установки модуля исключительно внутри защищенных электрощитовых.
Принципы программирования и функциональность
Настройка логики работы PNOZ m1p осуществлялась не путем традиционного программирования, а с помощью конфигурирования в специализированном программном обеспечении PNOZmulti Configurator. Данный инструмент использовал методологию, основанную на библиотеке готовых, предварительно сертифицированных на соответствие международным стандартам безопасности функциональных блоков.
Инженер мог в графическом интерфейсе перетаскивать блокы, отвечающие за реализацию таких функций, как аварийная остановка, контроль положения защитных ограждений, двухручное управление или мониторинг скорости вращения валов, и логически связывать их между собой. Этот подход минимизировал вероятность ошибок, присущих ручному написанию кода, ускорял процесс разработки и гарантировал соответствие системы строгим требованиям стандартов, таких как EN ISO 13849-1 и IEC 61508.
Области практического применения
Универсальность модуля PNOZ m1p позволяла реализовывать широкий спектр функций безопасности на различном промышленном оборудовании.
- Системы аварийной остановки: Мониторинг сигналов от кнопок аварийной остановки и других устройств инициирования останова.
- Контроль доступа в опасные зоны: Работа с безопасными выключателями, установленными на дверях, люках и защитных ограждениях станков и роботизированных комплексов.
- Защита персонала: Интеграция и непрерывный мониторинг состояния оптоэлектронных защитных устройств, таких как световые завесы и лазерные сканеры, а также ковриков давления.
- Безопасное управление движением: Реализация функций безопасного останова или безопасного ограничения скорости при взаимодействии с частотными преобразователями и сервоприводами. Наличие двух независимых релейных выходов позволяло организовать разрыв двух силовых цепей, что является обязательным требованием для достижения высших уровней безопасности.
Актуальные ограничения и миграция на новые платформы
На сегодняшний день важно учитывать, что все семейство PNOZmulti Classic, включая базовый модуль PNOZ m1p, полностью снято с производства. Это накладывает ряд существенных ограничений:
- Невозможность использования в новых проектах: Приобретение новых модулей для развертывания современных систем безопасности невозможно.
- Сокращенная техническая поддержка: Производитель переориентировал ресурсы на поддержку актуальных продуктовых линеек.
- Наличие современных альтернатив: Компания Pilz представила новое поколение контроллеров — линейку PNOZmulti 2, которая является прямой функциональной заменой. Для новых проектов рекомендуется рассматривать именно эти устройства, обладающие улучшенными характеристиками, расширенными сетевыми возможностями и современными интерфейсами.
Таким образом, модуль PNOZ m1p сегодня представляет интерес в первую очередь с точки зрения поддержки существующих инсталляций, но не может рассматриваться как платформа для новых разработок.
Сравнительная таблица: PNOZmulti Classic vs. PNOZmulti 2
В таблице ниже приведено сравнение ключевых характеристик базового модуля устаревшей платформы и его современного аналога.
Характеристика | Pilz PNOZ m1p (PNOZmulti Classic) | Pilz PNOZ m2p (PNOZmulti 2) |
---|---|---|
Статус производства | Снят с производства | Актуальная продукция |
Количество модулей расширения | До 8 | До 28 |
Безопасные входы (базовый модуль) | 20 | 24 |
Коммуникационные интерфейсы | RS-232 / Ethernet (Modbus TCP) | Ethernet (OPC UA, PROFINET, EtherCAT) |
Программное обеспечение | PNOZmulti Configurator | PASmulti |
Заключение
Pilz PNOZ m1p стал знаковым продуктом в истории развития систем промышленной безопасности, продемонстрировав преимущества модульного программируемого подхода перед традиционными релейными схемами. Его надежность, функциональная завершенность и продуманная архитектура заслужили признание специалистов во всем мире.
Хотя эпоха PNOZmulti Classic завершилась, принципы, реализованные в этой платформе, получили дальнейшее развитие в продуктах нового поколения. Для инженеров понимание устройства и возможностей PNOZ m1p служит важным фундаментом, позволяющим лучше оценить эволюцию и логику построения современных комплексных решений в области безопасности.
