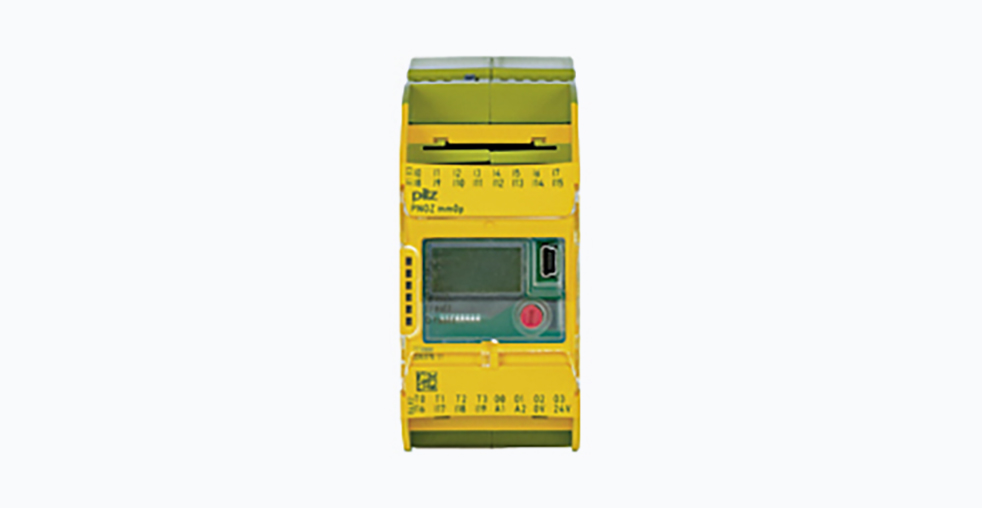

Контроллер безопасности Pilz PNOZ mm0p 772000: технические характеристики и применение

Введение: Безопасность в современных промышленных системах
Современные промышленные системы предъявляют повышенные требования к безопасности и надежности оборудования. Специализированные контроллеры безопасности должны обеспечивать не только мгновенную остановку оборудования в аварийных ситуациях, но и эффективно интегрироваться в общую систему управления, минимизируя время простоя после срабатывания защиты. Базовый модуль Pilz PNOZ mm0p 24VDC представляет собой компактное, но мощное решение из семейства PNOZmulti Mini, сочетающее высокую производительность с гибкостью конфигурации.
Технические характеристики: Детальный анализ возможностей
Электрические параметры и интерфейсы
Модуль PNOZ mm0p 772000 предназначен для работы в системах с напряжением питания 24 В постоянного тока, что соответствует современным промышленным стандартам. Потребляемая мощность устройства составляет 35 Вт, что свидетельствует о его энергоэффективности.
Входно-выходные возможности устройства включают:
- 12 цифровых входов для подключения различных датчиков безопасности
- 8 конфигурируемых входов/выходов для адаптации к различным сценариям применения
- 4 полупроводниковых выхода с защитой от короткого замыкания
- 4 выхода с тестовыми импульсами для диагностики подключенных устройств
Физические характеристики и условия эксплуатации
Корпус устройства изготовлен из поликарбоната, обеспечивающего механическую прочность и устойчивость к типичным промышленным воздействиям. Габаритные размеры модуля (45×100×120 мм) и вес (226 грамм) позволяют легко интегрировать его в существующие шкафы управления даже при ограниченном пространстве.
Устройство предназначено для работы в диапазоне температур от 0 до 60°C при относительной влажности до 93% (при 40°C), что делает его пригодным для большинства промышленных сред. Конденсация не допускается, что требует внимания при проектировании систем для сред с резкими перепадами температур.
Монтаж осуществляется на стандартную DIN-рейку 35 мм, а подключение может выполняться как с помощью винтовых клемм, так и через пружинные зажимы. Сечение подключаемых проводов: 24–12 AWG.
Соответствие стандартам и сертификация
PNOZ mm0p 772000 соответствует ключевым международным стандартам безопасности:
- EN 61131-2 (требования к программируемым контроллерам)
- EN 60529 (степени защиты IP)
- EN 60068-2-6 (устойчивость к вибрациям)
- EN 60068-2-14 (температурные испытания)
Устройство имеет сертификаты CE, cULus Listed, BG, EAC, TÜV, CCC, KCC, что подтверждает соответствие требованиям различных рынков, включая страны Евразийского экономического союза.
Важнейшей характеристикой является соответствие категории безопасности 4 по EN 954-1 и уровню SIL 3 согласно IEC 61508, что позволяет применять его для защиты критически важных процессов.
Конструктивные особенности и преимущества
Архитектура системы безопасности
PNOZ mm0p представляет собой автономный базовый модуль без возможности расширения, что определяет его применение в качестве компактного решения для задач с фиксированными требованиями к вводам/выводам. В отличие от модульных систем PNOZmulti, mm0p предлагает фиксированную конфигурацию, что упрощает проектирование и снижает стоимость владения для приложений средней сложности.
Гальваническая развязка между полупроводниковыми выходами и системным напряжением обеспечивает повышенную помехоустойчивость и надежность работы в условиях промышленных электромагнитных помех. Развязка потенциалов на клеммах ввода/вывода отсутствует, что важно учитывать при проектировании схемы подключения.
Программирование и конфигурирование
Устройство программируется с помощью специализированного программного обеспечения от Pilz, которое позволяет операторам настраивать и программировать контроллер. Программное обеспечение обеспечивает возможность мониторинга и диагностики системы в реальном времени, что позволяет быстро реагировать на любые проблемы или сбои.
Конфигурируемые входы/выходы предоставляют инженерам гибкость в адаптации устройства под конкретные задачи — их можно настроить как на прием сигналов от датчиков, так и на управление исполнительными устройствами.
Сравнение с аналогами других производителей
Конкурентный анализ
На рынке промышленных контроллеров безопасности представлены продукты различных производителей. Siemens предлагает серию SIMATIC ET 200SP, которая обеспечивает модульную архитектуру и широкие возможности расширения, но требует больше места для установки. Omron предоставляет решения серии NX, отличающиеся высокой производительностью, но имеющие более высокую стоимость.
Rockwell Automation предлагает контроллеры GuardPLC с развитыми сетевыми возможностями, но их конфигурирование требует специализированных знаний. В сравнении с этими решениями, Pilz PNOZ mm0p занимает нишу компактных устройств с фиксированной конфигурацией, оптимальных для применения в ограниченном пространстве.
Технические сравнения
Параметр | Pilz PNOZ mm0p | Siemens SIMATIC | Omron NX |
---|---|---|---|
Количество входов | 12 | 16 | 14 |
Конфигурируемые I/O | 8 | 12 | 10 |
Полупроводниковые выходы | 4 | 6 | 5 |
Уровень безопасности | SIL 3 | SIL 3 | SIL 3 |
Рабочая температура | 0-60°C | -20-60°C | -10-55°C |
Практическое применение: сценарии и примеры
Типичные области использования
PNOZ mm0p 772000 находит применение в различных отраслях промышленности:
- Автомобильная промышленность — защита персонала в зонах работы роботов и автоматизированных линий
- Пищевая и фармацевтическая отрасли — обеспечение безопасности на оборудовании с соблюдением гигиенических требований
- Упаковочные и обрабатывающие линии — защита операторов в зонах работы режущих и прессующих механизмов
- Металлообрабатывающая промышленность — обеспечение безопасности на прессовом и штамповочном оборудовании
- Логистические и складские системы — защита персонала в зонах работы автоматизированных тележек и кранов
Реальные сценарии реализации
Защита прессового оборудования — контроллер осуществляет мониторинг положения защитных ограждений, состояние двухканальных датчиков безопасности и обеспечивает безопасную остановку пресса при обнаружении нарушения защитных зон.
Система безопасности роботизированной ячейки — PNOZ mm0p обрабатывает сигналы от лазерных сканеров безопасности, ковриков давления и устройств аварийной остановки, гарантируя остановку робота при входе персонала в опасную зону.
Контроль доступа к опасным зонам конвейерных систем — устройство управляет блокировками защитных ограждений, обеспечивая невозможность доступа к движущимся частям оборудования при его работе.
Системы аварийной остановки на мостовых кранах — контроллер обеспечивает мгновенную остановку оборудования при активации аварийных выключателей или превышении допустимых параметров работы.
Преимущества и уникальные особенности
Ключевые преимущества
Компактность — при размерах всего 45×100×120 мм устройство предлагает 20 безопасных входов и 4 безопасных выхода, что означает высокую плотность каналов ввода/вывода на единицу объема.
Гибкость конфигурирования — 8 программируемых входов/выходов позволяют адаптировать устройство под конкретные задачи без изменения аппаратной конфигурации.
Простота монтажа и обслуживания — съемные пружинные клеммы значительно ускоряют процесс инсталляции и замены устройства при необходимости.
Надежность — соответствие категории безопасности 4 и уровню SIL 3 подтверждает возможность использования в критически важных приложениях.
Особенности для практикующих инженеров
Тестовые импульсные выходы позволяют осуществлять диагностику подключенных датчиков без дополнительного оборудования.
Съемные клеммы упрощают процесс монтажа и демонтажа устройства, сокращая время обслуживания.
Широкий диапазон рабочих температур позволяет использовать устройство в неотапливаемых производственных помещениях.
Совместимость с различными типами датчиков безопасности — от кнопок аварийной остановки до световых завес и лазерных сканеров.
Рекомендации по применению и особенности проектирования
Советы по интеграции в системы управления
При проектировании систем безопасности с использованием PNOZ mm0p 772000 следует учитывать:
Отсутствие возможности расширения — поскольку модуль не поддерживает подключение дополнительных модулей ввода/вывода, необходимо тщательно оценивать требуемое количество каналов на этапе проектирования.
Отсутствие гальванической развязки на клеммах ввода/вывода — при необходимости развязки следует предусмотреть внешние решения.
Недопустимость конденсации — при использовании в средах с резкими перепадами температур необходимо предусматривать дополнительные меры по контролю влажности.
Монтажное положение — устройство предназначено для горизонтального монтажа на DIN-рейку, что важно для обеспечения нормального теплоотвода.
Вопросы конфигурирования и программирования
Программное обеспечение для конфигурирования PNOZ mm0p предлагает интуитивный интерфейс, но для реализации сложных функций безопасности требуется понимание принципов работы релейной логики и стандартных функций безопасности.
Рекомендуется регулярно обновлять программное обеспечение для конфигурации, проводить тестирование созданных конфигураций на симуляторе перед загрузкой в устройство, документировать созданные конфигурации для упрощения будущего обслуживания и модификаций.
Дополнительные аспекты применения
Интеграция с системами управления
PNOZ mm0p может эффективно интегрироваться с системами верхнего уровня через различные интерфейсы связи. Устройство поддерживает обмен данными с ПЛК основных производителей, что позволяет создавать комплексные системы управления с распределенными функциями безопасности.
Техническое обслуживание и диагностика
Регулярное техническое обслуживание включает визуальный осмотр на предмет механических повреждений, проверку надежности подключения проводов, тестирование функций безопасности. Встроенные диагностические функции позволяют оперативно выявлять неисправности и предотвращать простои оборудования.
Система самодиагностики контроллера непрерывно мониторит состояние внутренних компонентов и внешних подключений, обеспечивая раннее предупреждение о потенциальных проблемах.
Заключение: Место PNOZ mm0p 772000 в современной промышленности
Базовый модуль безопасности Pilz PNOZ mm0p 24VDC представляет собой сбалансированное решение для широкого спектра применений, где требуется высокий уровень безопасности без избыточности модульных систем. Его компактные размеры, гибкость конфигурирования и соответствие строгим международным стандартам делают его предпочтительным выбором для инженеров, проектирующих системы безопасности для автоматизированного оборудования.
В условиях растущих требований к производительности и безопасности промышленного оборудования такие устройства играют важную роль в обеспечении защиты персонала и оборудования без компромиссов в отношении эффективности производственных процессов. Универсальность применения и надежность работы делают PNOZ mm0p востребованным решением для различных отраслей промышленности.
