Pilz PNOZ S: Обзор реле безопасности

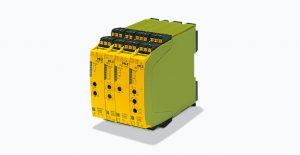

Введение в реле безопасности PNOZ S

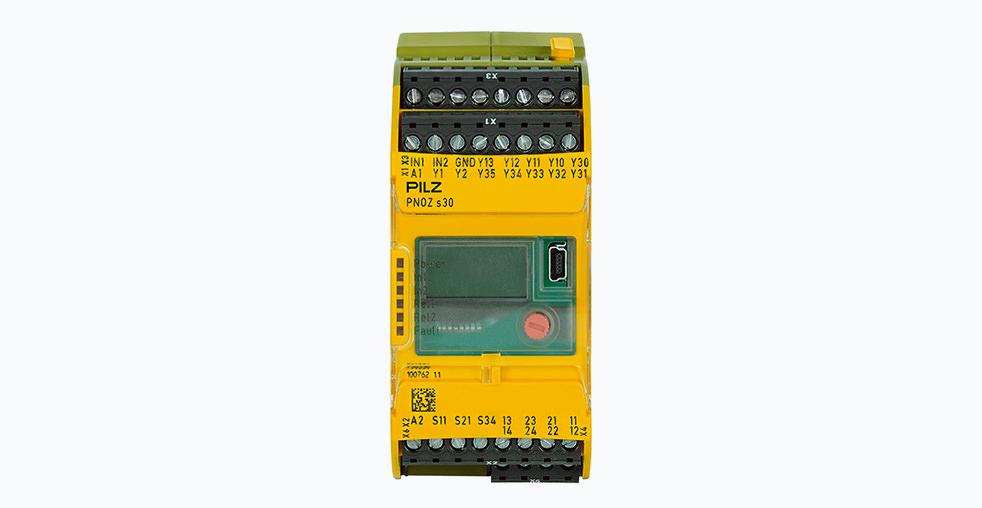

Реле безопасности PNOZ S от немецкого производителя Pilz представляет собой специализированное устройство, предназначенное для обеспечения безопасной работы промышленного оборудования. Эти устройства относятся к категории компонентов функциональной безопасности и используются в системах управления, где требуется гарантированное отключение оборудования при возникновении опасных ситуаций. PNOZ S находят применение в различных отраслях промышленности, включая машиностроение, автомобильную промышленность, упаковочное и пищевое производство, а также в робототехнике.
Основное назначение реле безопасности PNOZ S заключается в мониторинге защитных устройств, таких как световые завесы, аварийные выключатели, двухкнопочные пускатели и другие элементы безопасности. При обнаружении нарушения безопасности или возникновения аварийной ситуации, PNOZ S обеспечивает немедленное отключение управляемых систем, предотвращая тем самым возможность травмирования персонала или повреждения оборудования.
Принцип действия и конструктивные особенности
Реле безопасности PNOZ S функционирует по принципу постоянного мониторинга входных сигналов от устройств безопасности. Конструкция устройства включает в себя несколько ключевых компонентов: входные клеммы для подключения датчиков безопасности, логический модуль для обработки сигналов и выходные реле для коммутации силовых цепей. Особенностью PNOZ S является использование технологии принудительного размыкания контактов, которая гарантирует, что в случае залипания контактов одного из реле, система безопасности останется работоспособной за счет второго независимого контакта.
Устройство построено на основе отказоустойчивой архитектуры, что означает сохранение работоспособности даже при возникновении единичной неисправности. Логический модуль постоянно проводит самодиагностику, контролируя целостность внутренних цепей и корректность работы всех компонентов. При обнаружении внутренней неисправности устройство переходит в безопасное состояние, отключая выходные цепи.
Для подключения к системе расширения или базовому модулю PNOZsigma используются специальные коннекторы. Также в системе применяются терминаторные разъемы, необходимые для завершения линии связи.
Технические характеристики PNOZ S
Реле безопасности PNOZ S отличаются широким диапазоном технических характеристик, позволяющим подобрать оптимальное решение для различных применений:
Параметр | Значение |
---|---|
Напряжение питания | 24 В постоянного тока, 48-240 В переменного/постоянного тока |
Потребляемый ток | менее 100 мА при 24 В |
Количество входов | Одно- или двухканальные с обнаружением короткого замыкания между контактами |
Количество выходов | 2-3 нормально разомкнутых, 1 нормально замкнутый |
Максимальный ток выходов | 6 А при 250 В переменного тока |
Время задержки | 0,04-300 с |
Степень защиты | IP20 |
Температурный диапазон | от -25°C до +55°C |
Относительная влажность | до 95% без конденсации |
Срок службы механический | более 10 миллионов циклов |
Срок службы электрический | более 100 тысяч циклов при номинальной нагрузке |
Устройства соответствуют международным стандартам безопасности, что подтверждает их экологическую безопасность и отсутствие вредных веществ. Продукция соответствует требованиям и не содержит опасных веществ.
Конструкция клеммных соединений предусматривает различные варианты: винтовые зажимы и пружинные клеммы, доступные для разных размеров корпусов от 12,5 мм до 45 мм. Это позволяет выбрать оптимальный вариант монтажа в зависимости от условий эксплуатации и предпочтений монтажника.
Разновидности и модификации
Линейка реле безопасности PNOZ S включает несколько серий, предназначенных для различных применений:
- PNOZ s5 — базовые модели с двумя нормально разомкнутыми выходами, доступные в версиях на 24 В постоянного тока и 48-240 В переменного/постоянного тока
- PNOZ s5 C — модели с покрытием для работы в сложных условиях, включая версии на 24 В постоянного тока и 48-240 В переменного/постоянного тока
- PNOZ s9 — устройства с тремя нормально разомкнутыми и одним нормально замкнутым выходом, с временем задержки от 0,04 до 300 секунд
- PNOZ s9 C — версии с покрытием для повышенной защиты от воздействий окружающей среды
Каждая из моделей может иметь различные варианты клеммных соединений: винтовые зажимы или пружинные клеммы, что позволяет адаптировать устройство к конкретным условиям монтажа и эксплуатации. Производитель также предлагает различные аксессуары, включая наборы сменных клемм, коннекторы, терминаторные разъемы и специализированные модули расширения импульса.
Особенности применения и монтажа
При проектировании систем безопасности с использованием реле PNOZ S необходимо учитывать несколько ключевых аспектов. Правильный выбор модели зависит от типа подключаемых устройств безопасности, требуемого количества и типа выходов, а также условий окружающей среды. Для сложных применений может потребоваться каскадное соединение нескольких реле безопасности или использование расширительных модулей.
Монтаж PNOZ S осуществляется на стандартную DIN-рейку 35 мм, что упрощает установку в существующие электрощиты. Подключение входных и выходных цепей выполняется через съемные клеммные блоки, которые при необходимости можно заменить без демонтажа всего устройства. Это особенно удобно при обслуживании и ремонте, так как сокращает время простоя оборудования.
При подключении датчиков безопасности важно обеспечить правильную полярность и соблюсти требования по сечению проводов. Для обеспечения целостности системы безопасности все соединения должны выполняться в соответствии с руководством по монтажу и нормами применимых стандартов. Рекомендуемое сечение проводов для подключения составляет от 0,5 до 2,5 мм² при использовании винтовых клемм и от 0,08 до 2,5 мм² для пружинных клемм.
Сравнительный анализ с продукцией других производителей
Реле безопасности PNOZ S конкурируют с аналогичными устройствами других производителей, таких как Siemens серия 3SK1, Allen-Bradley Guardmaster, Omron G9S и Phoenix Contact PSR. Каждое из этих решений имеет свои особенности, которые могут быть преимуществами в определенных применениях.
Производитель | Серия | Ключевые особенности | Отличия от PNOZ S |
---|---|---|---|
Pilz | PNOZ S | Широкий диапазон питающих напряжений, различные варианты клемм, модульная система аксессуаров | Эталон надежности и универсальности |
Siemens | 3SK1 | Интеграция с системой TIA Portal, функциональность безопасности без дополнительного программирования | Более тесная интеграция с оборудованием Siemens, но менее гибкая конфигурация |
Allen-Bradley | Guardmaster | Компактные размеры, поддержка протоколов безопасности CIP Safety | Ориентация на рынок Северной Америки, высокая стоимость |
Omron | G9S | Компактный дизайн, встроенные функции диагностики | Меньший диапазон рабочих температур, ограниченные возможности расширения |
Phoenix Contact | PSR | Модульная конструкция, возможность горячей замены | Более широкая модульная система, но менее развитая система аксессуаров |
Основными преимуществами PNOZ S перед аналогами являются проверенная временем надежность, широкий выбор аксессуаров и вариантов исполнения, а также глобальная доступность и поддержка. Устройства Pilz совместимы с широким спектром оборудования различных производителей, что делает их универсальным выбором для разнородных промышленных систем.
Сертификация и соответствие стандартам
Реле безопасности Pilz PNOZ S соответствуют строгим международным стандартам функциональной безопасности. Устройства сертифицированы по ISO 13849-1 и IEC 62061, что гарантирует их соответствие высшим категориям безопасности. Продукция имеет маркировку CE и UL, подтверждающую соответствие европейским и североамериканским требованиям безопасности.
Уровень полноты безопасности (SIL) для различных моделей PNOZ S достигает SIL 3 в соответствии с IEC 61508, а уровень производительности (PL) достигает PL e в соответствии с ISO 13849-1. Это делает устройства пригодными для применения в критически важных системах безопасности, где требуется максимальная надежность и отказоустойчивость.
Практические аспекты эксплуатации
Эксплуатация реле безопасности PNOZ S требует соблюдения определенных правил и процедур. Регулярная проверка работоспособности устройства включает визуальный осмотр на предмет механических повреждений, проверку надежности соединений и тестирование функций безопасности. Периодичность проверок зависит от интенсивности использования оборудования и условий эксплуатации, но обычно рекомендуется проводить проверки не реже одного раза в год.
При возникновении неисправностей устройство обеспечивает диагностику через светодиодные индикаторы. Зеленый индикатор показывает нормальную работу, желтый указывает на наличие предупреждения или режим настройки, а красный сигнализирует об ошибке или аварийном состоянии. Подробная диагностика возможна при подключении специализированного программного обеспечения Pilz.
Перспективы развития и модернизации
Линейка реле безопасности PNOZ S продолжает развиваться с учетом современных требований промышленности. Производитель регулярно выпускает новые модификации с улучшенными характеристиками и дополнительными функциями. Современные тенденции включают интеграцию с промышленными сетями передачи данных, расширенные возможности диагностики и уменьшение габаритных размеров при сохранении высокой надежности.
Система аксессуаров и дополнительных модулей позволяет модернизировать существующие установки без полной замены оборудования. Это особенно важно для промышленных предприятий, где важна преемственность и совместимость с существующей инфраструктурой.
Заключение
Реле безопасности PNOZ S от Pilz представляют собой надежные устройства, предназначенные для построения систем функциональной безопасности в различных отраслях промышленности. Широкий диапазон моделей и аксессуаров позволяет подобрать оптимальное решение для конкретного применения, обеспечивая при этом необходимый уровень безопасности и соответствие международным стандартам.
При выборе конкретной модели PNOZ S следует учитывать тип и количество подключаемых устройств безопасности, условия окружающей среды, требуемые функции и возможность будущего расширения системы. Правильно подобранное и установленное реле безопасности не только защищает персонал и оборудование, но и способствует повышению общей эффективности производственного процесса за счет сокращения времени простоя и улучшения диагностики.
Совместимость с различными типами устройств безопасности, продуманная система аксессуаров и соответствие международным стандартам делают PNOZ S универсальным решением для построения комплексных систем безопасности на промышленных предприятиях различного масштаба. Долговечность конструкции и проверенная надежность обеспечивают многолетнюю бесперебойную работу в самых demanding промышленных условиях.
