Pilz PNOZ s30: Реле контроля безопасности для промышленной автоматизации

Введение
В современных промышленных системах требования к безопасности и эффективности продолжают возрастать, что создает потребность в продвинутых устройствах контроля. Реле контроля безопасной скорости Pilz PNOZ s30 представляет собой многофункциональное устройство, которое обеспечивает не только безопасность оборудования, но и открывает возможности для оптимизации технологических процессов. Это решение сочетает высокие стандарты безопасности с практической полезностью для повседневной эксплуатации промышленного оборудования.
Технические характеристики и конструктивные особенности

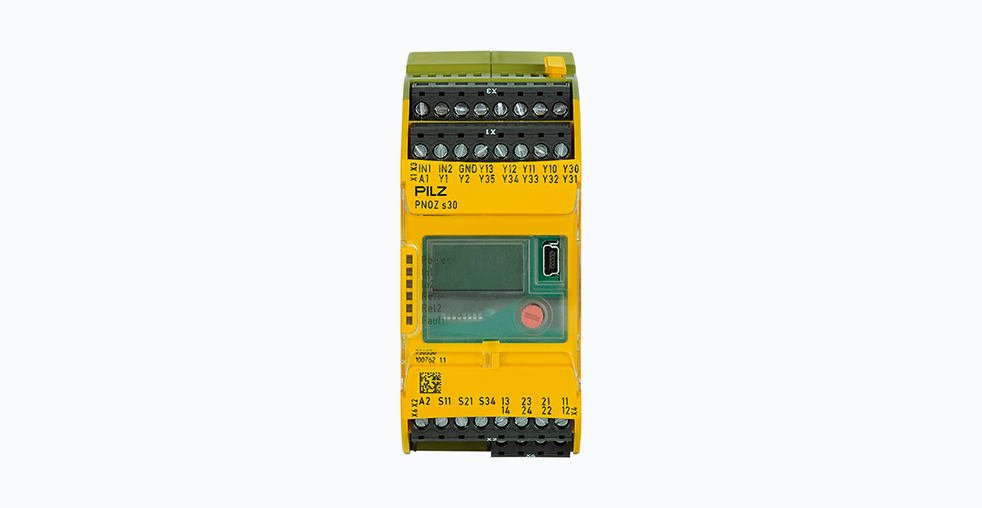

Pilz PNOZ s30 — это реле безопасности, предназначенное для безопасного контроля останова, частоты вращения, положения, поломки предохранительного штифта, диапазона частоты вращения и направления вращения. Устройство обеспечивает уровень безопасности до PL e и SIL CL 3.
Ключевые технические параметры:
- Диапазон питающих напряжений: 24-240 В переменного или постоянного тока
- Безопасные контакты: 2 нормально разомкнутых (2NO)
- Вспомогательные контакты: 2 нормально замкнутых (2NC)
- Номинальный ток: 4 А при DC13 (6 циклов/мин)
- Рабочая температура: от -20°C до +55°C
- Габаритные размеры: 45 × 100 × 120 мм (Ш×В×Г)
- Монтаж: на DIN-рейку
Устройство оснащено поворотной кнопкой с функцией нажатия и вращения, что значительно экономит время при монтаже и настройке. Конструкция терминалов использует пружинные зажимы, обеспечивающие надежное соединение без необходимости постоянного поджатия винтов.
Функциональные возможности
Pilz PNOZ s30 предлагает расширенные функции, выходящие за рамки традиционных реле безопасности:
1. Безопасный мониторинг скорости и положения
Устройство обеспечивает точное измерение и мониторинг скорости с безопасной точностью. Это позволяет реализовать сложные алгоритмы безопасности, зависящие от фактической скорости оборудования.
2. Контроль направления вращения
Функция безопасного определения направления вращения позволяет обнаруживать реверсивное движение, которое может быть опасным в определенных применениях.
3. Аналоговый выход с изменяемой конфигурацией
PNOZ s30 оснащен аналоговым выходом 0-20 мА или 4-20 мА, который передает результат безопасного измерения скорости на контроллер верхнего уровня. Это исключает необходимость использования дополнительных датчиков для измерения скорости и позволяет непосредственно использовать значение скорости для мониторинга технологического процесса.
4. Логические комбинации функций безопасности
Посредством подключений AND и OR можно логически связать до трех функций безопасности, таких как «Безопасный останов работы» или «Контроль безопасной скорости/частоты вращения». Также можно комбинировать AND/OR, что сокращает потенциальный риск ошибки при монтаже и ускоряет ввод в эксплуатацию.
5. Расширенные функции для специальных применений
Устройство включает такие функции как:
- «Автоматический сброс» — когда параметр переключения задается в ходе мониторинга направления вращения и положения
- «Синхронный пуск» — может быть активирован для всех выводов
- «Без возможности повторного запуска» — в качестве новой возможности произвольного отсроченного отключения
Практические аспекты применения
Совместимость с системами обратной связи
PNOZ s30 совместим со всеми типовыми системами обратной связи электродвигателей и концевыми выключателями. Это означает, что устройство может быть интегрировано в существующие системы без необходимости замены датчиков или значительной модификации схемы.
Реальные сценарии применения
1. Конвейерные системы — контроль безопасной скорости в зонах доступа персонала, обнаружение проскальзывания ремней или цепей
2. Роботизированные ячейки — мониторинг положения и скорости для безопасного взаимодействия человека и робота
3. Подъемное оборудование — контроль направления вращения и скорости для предотвращения опасных ситуаций
4. Обрабатывающие станки — мониторинг поломки предохранительного штифта и безопасного останова
Советы по эксплуатации и интеграции
- При проектировании систем безопасности с использованием PNOZ s30 учитывайте возможность использования аналогового выхода для диагностики и интеграции с системами верхнего уровня
- Используйте логические комбинации функций для уменьшения количества аппаратных компонентов в системе безопасности
- Для критичных применений регулярно проверяйте работоспособность системы безопасности через предусмотренные диагностические функции
Сравнение с аналогами
При выборе реле безопасности важно учитывать особенности различных производителей. В таблице представлено сравнение Pilz PNOZ s30 с аналогичными устройствами других производителей:
Параметр | Pilz PNOZ s30 | Siemens 3SK1 | Omron G9SP | Rock Allen-Bradley Guardmaster |
---|---|---|---|---|
Уровень безопасности | PL e, SIL CL 3 | PL e, SIL 3 | PL e, SIL 3 | PL e, SIL 3 |
Диапазон напряжений | 24-240 В AC/DC | 24-240 В AC/DC | 24-240 В AC/DC | 24-240 В AC/DC |
Аналоговый выход | 0-20 мА/4-20 мА | Опционально | Отсутствует | 0-10 В |
Контроль направления | Есть | Есть | Отсутствует | Есть |
Логические функции | AND/OR комбинации | Базовые логические операции | Ограниченные возможности | Расширенные логические функции |
Диагностика | Дисплей с подсветкой | Светодиодная индикация | Светодиодная индикация | ЖК-дисплей |
Каждое из представленных устройств имеет свои особенности. Siemens 3SK1 предлагает модульную конструкцию, позволяющую расширять функциональность. Omron G9SP отличается компактными размерами и простотой настройки. Rock Allen-Bradley Guardmaster обеспечивает глубокую интеграцию с системами управления Rockwell Automation. Pilz PNOZ s30 выделяется универсальностью применения и расширенными функциями контроля движения.
Преимущества для промышленных предприятий
Повышение безопасности
PNOZ s30 обеспечивает защиту персонала на уровне самых строгих международных стандартов (PL e, SIL CL 3). Это не только защищает работников, но и помогает предприятиям соответствовать требованиям регулирующих органов.
Экономическая эффективность
Устройство позволяет исключить ненужные процессы останова, что повышает производительность оборудования. Кроме того, функция предупреждения при достижении заданного порога позволяет планировать обслуживание и избегать внеплановых простоев.
Сокращение времени на монтаж и ввод в эксплуатацию
Благодаря удобному интерфейсу настройки и возможности логического комбинирования функций, время монтажа и ввода в эксплуатацию значительно сокращается. Это снижает общую стоимость владения системой безопасности.
Диагностические возможности
Дисплей с подсветкой обеспечивает удобный мониторинг состояния и диагностику неисправностей, сокращая время на поиск и устранение неисправностей.
Заключение
Pilz PNOZ s30 представляет собой многофункциональную платформу для реализации комплексных систем безопасности промышленного оборудования. Его способность не только обеспечивать безопасность, но и предоставлять ценную информацию о процессе делает его инвестицией в общую эффективность производства.
Для технических специалистов это устройство предлагает гибкость в проектировании систем безопасности, совместимость с существующей инфраструктурой и расширенные диагностические возможности. Оно воплощает в себе современный подход к промышленной безопасности, где безопасность и эффективность дополняют друг друга.
Внедрение таких устройств, как PNOZ s30, — это стратегическое решение, направленное на создание безопасных, эффективных и конкурентоспособных производственных систем.
