Pilz PNOZ X1: Компактное реле безопасности с расширенным функционалом

Эволюция реле безопасности в миниатюрном исполнении

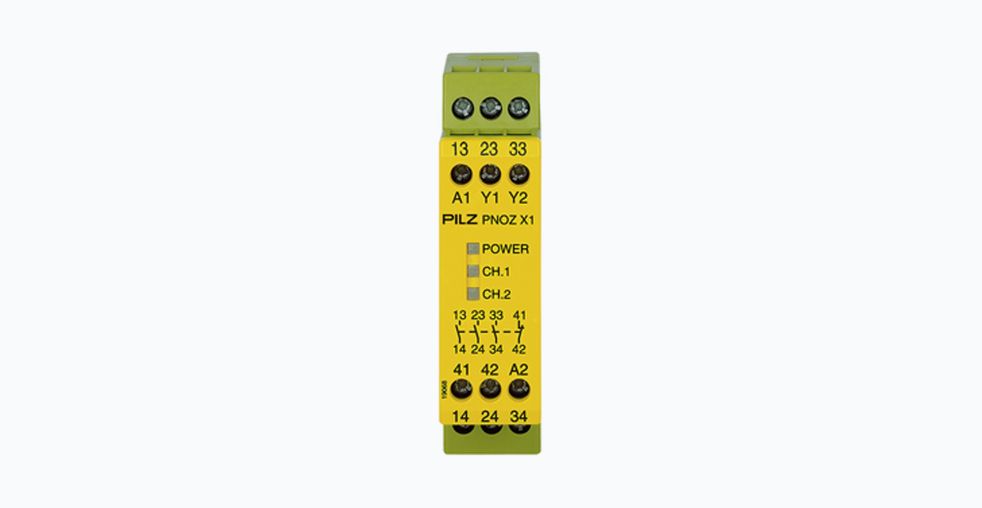

Современные промышленные системы предъявляют повышенные требования к безопасности при одновременном ограничении пространства в шкафах управления. В этих условиях особую актуальность приобретают компактные, но функциональные устройства. Реле безопасности Pilz PNOZ X1 представляет собой автономное устройство, сочетающее высочайший уровень безопасности категории 4 по ISO 13849-1 с ультракомпактными габаритами. Это результат многолетней эволюции технологии безопасности, воплощенный в модуле шириной всего 22,5 миллиметра.
Технические характеристики и конструктивные особенности
PNOZ X1 предназначено для построения одноканальных систем безопасности, что делает его оптимальным решением для относительно простых, но критически важных задач. Технические характеристики устройства демонстрируют тщательно продуманный баланс между функциональностью и компактностью.
Напряжение питания составляет 24 вольта переменного или постоянного тока, что обеспечивает универсальность подключения и позволяет интегрировать устройство в различные существующие системы управления без дополнительных преобразователей.
Выходные контакты включают три нормально разомкнутых контакта безопасности и один нормально замкнутый вспомогательный контакт. Все контакты имеют принудительную механическую связь, что является фундаментальным требованием для устройств безопасности, гарантирующим размыкание всех контактов в случае залипания одного из них.
Процесс запуска поддерживает как автоматический, так и ручной режим, предоставляя гибкость в настройке под конкретную технологическую операцию и требования оператора.
Конструктивное исполнение предусматривает монтаж на DIN-рейку, винтовые клеммы для подключения и степень защиты IP40. Габаритные размеры составляют 87 × 22,5 × 121 миллиметр, что делает его одним из самых компактных устройств в своем классе.
Принцип работы и обеспечение отказоустойчивости
Основой PNOZ X1 является отказоустойчивая архитектура с резервированием и встроенной самодиагностикой. Устройство непрерывно контролирует себя и подключенные компоненты, такие как контакторы. При каждом цикле включения-выключения специальная схема проверяет правильность срабатывания выходных реле. Это гарантирует переход в безопасное состояние при возникновении неисправности, включая залипание контакта кнопки аварийного останова или обрыв в кабеле.
Электронная схема защиты обеспечивает подавление помех и защиту от перегрузок, повышая общую надежность системы в условиях промышленных помех. Важной особенностью является наличие цепи обратной связи, которая позволяет контролировать состояние внешних контакторов или реле, обеспечивая полноценный мониторинг всей цепи безопасности.
Области применения и практическое использование
PNOZ X1 проектировалось для решения конкретных задач безопасности с четко определенной областью применения.
Системы аварийной остановки представляют собой основной сценарий использования. Устройство оптимально подходит для подключения кнопок аварийного останова, обеспечивая мгновенную и безопасную остановку оборудования.
Защитные ограждения с механическими выключателями — еще одна область применения. Устройство может использоваться для контроля положения защитных ограждений с механическими контактными выключателями. Важно отметить, что данное реле не предназначено для работы с бесконтактными защитными барьерами, такими как световые занавесы, поскольку в этом случае невозможен динамический старт, необходимый для корректной работы схемы самодиагностики.
К дополнительным функциям безопасности относится применение для контроля двухрукого управления, защитных блокировок и других функций, где требуется одноканальный контроль с высоким уровнем надежности.
Рекомендации по интеграции и эксплуатации
Для инженеров-проектировщиков ключевое значение имеют особенности интеграции устройства в систему.
Цепь обратной связи требует особого внимания при подключении для контроля внешних контакторов. Эта функция критически важна для обнаружения залипания контактов силового реле.
Ограничения по применению необходимо учитывать при работе с бесконтактными барьерами. Для таких применений следует выбирать другие модели из линейки производителя.
Индикация статуса реализована через встроенную светодиодную индикацию, которая значительно упрощает процесс диагностики неисправностей и экономит время на пусконаладке и обслуживании.
Температурный режим требует соблюдения диапазона рабочих температур от -10 до +55 градусов Цельсия. При монтаже в плотном шкафу с мощными силовыми компонентами необходимо предусмотреть адекватное охлаждение.
Сравнительный анализ с аналогичными устройствами
Производитель предлагает широкий спектр реле безопасности — от базовых моделей до программируемых систем. PNOZ X1 занимает в этой линейке определенную нишу.
В рамках серии PNOZ X, характеризующейся компактностью и модульностью, PNOZ X1 является базовым строительным блоком для построения систем безопасности. По сравнению с более крупными моделями, он предлагает меньшее количество входов и выходов, но выигрывает в габаритах.
По сравнению с более простыми реле категории 2 или 3, PNOZ X1 предлагает качественный скачок в виде категории 4, что делает его обязательным к применению там, где риск требует использования высокого уровня защиты.
Для сложных систем с множеством взаимосвязанных функций безопасности целесообразнее использовать программируемые контроллеры безопасности. PNOZ X1 является оптимальным решением для стандартных и хорошо известных задач.
Технические характеристики в сравнении
Параметр | Pilz PNOZ X1 | Omron G9SA | Siemens 3SK1 |
---|---|---|---|
Напряжение питания | 24 В AC/DC | 24 В DC | 24 В AC/DC |
Количество каналов | 1 | 1-2 | 1-2 |
Безопасные выходы | 3 НО | 2 НО | 2 НО |
Вспомогательный выход | 1 НЗ | 1 НЗ | 1 НЗ |
Ширина модуля | 22,5 мм | 22,5 мм | 45 мм |
Категория безопасности | 4 по ISO 13849-1 | 4 по ISO 13849-1 | 4 по ISO 13849-1 |
Уровень Performance Level | e | e | e |
Степень защиты | IP40 | IP20 | IP20 |
Заключение
В условиях растущей популярности программируемых реле и программируемых логических контроллеров безопасности автономное реле безопасности Pilz PNOZ X1 демонстрирует преимущества простоты и надежности. Его актуальность обусловлена проверенной временем конструкцией, соответствием высшим категориям безопасности и легкостью применения. Для инженеров это предсказуемый, надежный компонент, на котором можно построить безопасную работу любого оборудования без необходимости сложного программирования и валидации для стандартных применений.
