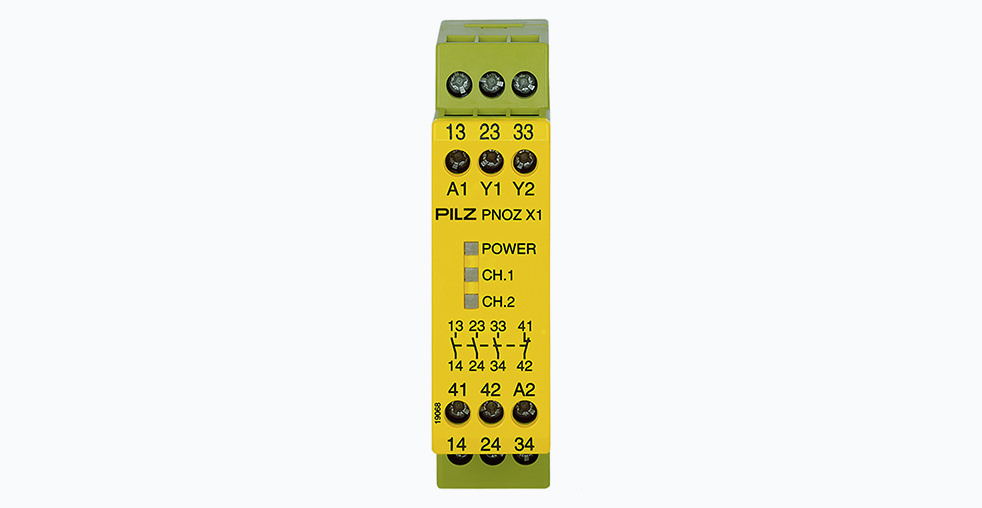

Pilz PNOZ X1 и X2: Реле безопасности для промышленных применений

Введение в реле безопасности Pilz PNOZ X1 и X2
Реле безопасности Pilz PNOZ X1 и PNOZ X2 представляют собой критически важные компоненты промышленных систем безопасности, разработанные немецкой компанией Pilz – признанным мировым лидером в области автоматизации и технологий безопасности. Эти устройства относятся к категории защитных реле и предназначены для мониторинга функций безопасности на промышленном оборудовании, включая аварийные остановы, защитные ограждения, световые барьеры и другие защитные устройства.
Линейка продуктов PNOZ X известна своей надежностью и прочностью, что делает ее предпочтительным выбором для широкого спектра применений в различных отраслях промышленности. Каждое реле PNOZ X предназначено для выполнения одной конкретной функции безопасности, что обеспечивает простоту проектирования, установки и обслуживания систем безопасности.
Принцип действия и назначение реле безопасности
Основной принцип работы
Реле безопасности PNOZ X1 и X2 функционируют на основе принципа двухрелейной технологии с беспотенциальными электромеханическими контактами. Эта конструкция обеспечивает высочайший уровень надежности, поскольку отказ одного компонента не приводит к полной потере функции безопасности. Устройства постоянно мониторят состояние подключенных к ним safety-устройств (кнопок аварийного останова, защитных ограждений, световых завес) и в случае обнаружения неисправности или нарушения безопасности немедленно разрывают силовые цепи, останавливая оборудование.
Назначение и области применения
PNOZ X1 и X2 предназначены для мониторинга различных функций безопасности:
- Аварийный останов (E-STOP)
- Защитные ограждения и safety-гейты
- Световые барьеры и оптоэлектронные защитные устройства
- Контактные коврики и маты безопасности
- Двуручное управление
- Блокировки с ключом
Эти реле находят применение в различных отраслях: машиностроение, автомобильная промышленность, упаковочное оборудование, робототехника, подъемно-транспортное оборудование и многих других областях, где требуется обеспечение безопасности персонала.
Технические характеристики PNOZ X1 и X2
Реле безопасности Pilz PNOZ X1 и X2 обладают набором технических характеристик, которые делают их подходящими для различных промышленных применений.
Электрические параметры
Параметр | PNOZ X1 | PNOZ X2 |
---|---|---|
Напряжение питания | 24 В перем./пост. тока | 24 В перем./пост. тока |
Потребляемая мощность (перем. ток) | 4 ВА | 4 ВА |
Потребляемая мощность (пост. ток) | 2 Вт | 2 Вт |
Количество безопасных контактов | 3 НЗ + 1 НР | 2 НЗ + 2 НР |
Максимальный ток контактов (AC1) | 6 А при 240 В | 6 А при 240 В |
Максимальный ток контактов (DC1) | 6 А при 24 В | 6 А при 24 В |
Категория использования AC15/DC13 | 230 В/6 А; 24 В/5 А | 230 В/6 А; 24 В/5 А |
Частота переключений | 3600 циклов/час | 3600 циклов/час |
Время срабатывания | 20 мс | 20 мс |
Время отпускания | 15 мс | 15 мс |
Механические характеристики
Параметр | PNOZ X1 | PNOZ X2 |
---|---|---|
Степень защиты (IP) | IP40 | IP40 |
Диапазон рабочих температур | -10°C до +55°C | -10°C до +55°C |
Относительная влажность | 93% при 40°C | 93% при 40°C |
Допускается конденсация | Нет | Нет |
Размеры (Ш×В×Г) | 22,5 × 87 × 121 мм | 45 × 90 × 121 мм |
Вес нетто | 175 г | 250 г |
Материал корпуса | ABS UL 94 V0 | ABS UL 94 V0 |
Тип подключения | Винтовые клеммы | Винтовые клеммы |
Поддерживаемое сечение провода | 0,5-2,5 мм² | 0,5-2,5 мм² |
Стойкость к вибрации | 10-55 Гц, амплитуда 0,35 мм | 10-55 Гц, амплитуда 0,35 мм |
Характеристики безопасности
Реле безопасности PNOZ X1 и X2 соответствуют строгим международным стандартам безопасности:
- Категория безопасности по ISO 13849-1: Категория 4
- Уровень Performance Level (PL): e
- Уровень SIL по IEC 61508: SIL 3
- Средняя вероятность опасного отказа в час: < 10⁻⁸
- Сопротивление изоляции: > 100 МОм при 500 В
- Испытательное напряжение изоляции: 2,5 кВ при 50 Гц
Эти характеристики подтверждают, что устройства обеспечивают высочайший уровень защиты от возможных отказов и подходят для применения в критически важных системах безопасности.
Разновидности и конструктивные особенности
Модельный ряд PNOZ X
Линейка продуктов PNOZ X включает множество моделей, разработанных для конкретных применений. Помимо базовых моделей X1 и X2, серия включает:
- PNOZ X3P – с дополнительными полупроводниковыми выходами
- PNOZ X2P – компактное реле с 2 нормально разомкнутыми контактами
- PNOZ X6 – с 3 нормально разомкнутыми контактами
- PNOZ X13 – с 5 нормально разомкнутыми и 1 нормально замкнутым контактом
- PNOZ X7 – доступен в вариантах на 110, 115, 120, 230 и 240 В перем. тока
- PNOZ X10 – с 6 нормально разомкнутыми и 4 нормально замкнутыми контактами
Размеры устройств варьируются от 22,5 до 90 мм, а количество контактов – от двух до восьми, что позволяет выбрать оптимальное решение для каждой конкретной задачи.
Конструктивные особенности
Все реле серии PNOZ X отличаются качественной конструкцией и вниманием к деталям:
- Электромеханические, надежные, компактные
- Универсальный блок питания для гибкого применения
- Съемные клеммы с пружинными и винтовыми зажимами для быстрого ввода в эксплуатацию
- Материал контактов: AgCuNi + 0,2 мкм Au (обеспечивает высокую надежность и долговечность)
- Возможность любого монтажного положения
- Механическая износостойкость: 10 миллионов циклов
- Электрическая износостойкость: 100 тысяч циклов при номинальной нагрузке
- Светодиодная индикация состояния работы
Эти особенности делают монтаж и обслуживание максимально простыми и эффективными.
Особенности применения и монтажа
Рекомендации по применению
При использовании реле безопасности PNOZ X1 и X2 следует учитывать несколько важных аспектов:
- Устройства предназначены для монтажа в стандартные DIN-рейки
- Для контактов выхода рекомендуется использовать предохранители (10 А быстродействующие или 6 А медленные) для предотвращения сваривания контактов
- Необходимо правильно рассчитывать максимальную длину кабеля на основе сопротивления кабеля
- Требуется соблюдение местных нормативов и правил техники безопасности
- Монтаж и ввод в эксплуатацию должны выполняться квалифицированным персоналом
- Минимальное сечение подключаемых проводов: 0,5 мм²
- Максимальное усилие затяжки клемм: 0,6 Нм
Типовые схемы подключения
PNOZ X1 поддерживает одноканальное подключение входов, в то время как другие модели серии (такие как PNOZ X2) поддерживают одно- или двухканальное подключение с обнаружением короткого замыкания между контактами или без него. Выбор схемы подключения зависит от требуемого уровня безопасности и категории.
Для функций аварийного останова обычно применяется двухканальное подключение с перекрестным контролем, что обеспечивает обнаружение залипания контактов и других неисправностей. Для защитных ограждений может использоваться как одноканальное, так и двухканальное подключение в зависимости от оценки рисков.
Особенности диагностики и обслуживания
Реле безопасности Pilz PNOZ X1 и X2 оснащены системой диагностики, которая включает:
- Светодиодную индикацию состояния питания
- Индикацию срабатывания защитных функций
- Возможность тестирования работоспособности без остановки оборудования
- Визуальный контроль состояния контактов
- Простота замены без специального инструмента
Сравнение с аналогами других производителей
Реле безопасности Pilz PNOZ X1 и X2 конкурируют с продуктами других известных производителей компонентов промышленной безопасности. Ниже представлено объективное сравнение с конкретными брендами.
Параметр | Pilz PNOZ X1/X2 | Siemens Sirius 3SK1 | Phoenix Contact PSR | Omron G9S |
---|---|---|---|---|
Уровень безопасности (PL) | e (кат. 4) | e (кат. 4) | e (кат. 4) | e (кат. 4) |
Напряжение питания | 24 В перем./пост. тока | 24-240 В перем./пост. тока | 24 В перем./пост. тока | 24 В перем./пост. тока |
Количество безопасных контактов | 3 НЗ + 1 НР (X1) | 3 НЗ + 1 НР | 3 НЗ + 1 НР | 2 НЗ + 2 НР |
Коммутационная способность | 6 А при 240 В перем. тока | 5 А при 250 В перем. тока | 5 А при 250 В перем. тока | 5 А при 250 В перем. тока |
Степень защиты | IP40 | IP20 | IP20 | IP20 |
Габариты (ширина) | 22,5 мм (X1) | 22,5 мм | 22,5 мм | 22,5 мм |
Температурный диапазон | -10°C до +55°C | -25°C до +55°C | -25°C до +55°C | -25°C до +55°C |
Время срабатывания | 20 мс | 15 мс | 18 мс | 20 мс |
Срок службы | 10 млн циклов | 10 млн циклов | 10 млн циклов | 10 млн циклов |
Ключевые преимущества Pilz PNOZ X1 и X2
По сравнению с аналогами других производителей, реле безопасности Pilz предлагают несколько существенных преимуществ:
- Более высокая коммутационная способность (6А против обычно 5А у конкурентов)
- Лучшая защита корпуса (IP40 против IP20)
- Широкая линейка продуктов для всех функций безопасности
- Быстрый ввод в эксплуатацию благодаря наличию съемных клемм
- Максимальная безопасность при минимальных требованиях к пространству
- Гибкое применение за счет универсального блока питания
- Проверенная надежность в тяжелых промышленных условиях
- Простота интеграции в существующие системы управления
Особенности конкурентов
Siemens Sirius 3SK1 предлагает более широкий диапазон рабочих температур, но уступает в степени защиты. Phoenix Contact PSR отличается модульной конструкцией, но имеет меньшую коммутационную способность. Omron G9S обеспечивает сравнимый уровень безопасности, но предлагает меньшее количество контактов в базовой комплектации.
Дополнительные технические аспекты
Электромагнитная совместимость
Реле безопасности PNOZ X1 и X2 соответствуют стандартам электромагнитной совместимости:
- Устойчивость к электростатическим разрядам: 8 кВ (воздушный разряд)
- Устойчивость к импульсным помехам: 2 кВ по цепям питания
- Устойчивость к радиопомехам: 10 В/м в диапазоне 80-1000 МГц
- Излучаемые помехи: соответствие классу B по EN 55011
Механическая прочность
Устройства демонстрируют высокую механическую надежность:
- Сопротивление ударам: 15 g, длительность 11 мс
- Вибрационная стойкость: 10-55 Гц, амплитуда 0,35 мм
- Сила зажима клемм: 0,6-0,8 Нм
- Сопротивление растяжению проводов: > 60 Н
Заключение
Реле безопасности Pilz PNOZ X1 и PNOZ X2 представляют собой надежные, проверенные временем компоненты для построения систем промышленной безопасности. Их технические характеристики, включая высокий уровень защиты (категория 4, PL e, SIL 3), широкий диапазон рабочих условий и качественное исполнение, делают их подходящими для самых требовательных применений.
По сравнению с аналогами других производителей, продукты Pilz предлагают лучшую коммутационную способность, более высокую степень защиты корпуса и исключительную надежность. Широкая линейка продуктов позволяет выбрать оптимальное решение для каждой конкретной функции безопасности.
При правильном монтаже и эксплуатации квалифицированным персоналом, эти реле безопасности обеспечивают многолетнюю надежную защиту персонала и оборудования, снижая риски и повышая общую безопасность промышленных процессов. Немецкое качество изготовления и внимание к деталям делают оборудование Pilz предпочтительным выбором для критически важных применений, где безопасность является абсолютным приоритетом.
Выбор между PNOZ X1 и X2 зависит от конкретных требований проекта – количества необходимых контактов, условий эксплуатации и требуемых функций безопасности. Оба устройства демонстрируют превосходные эксплуатационные характеристики и соответствуют самым строгим международным стандартам промышленной безопасности.
