Pilz PNOZ X2.1: Компактное реле безопасности для промышленной автоматизации

Pilz PNOZ X2.1: Компактное реле безопасности для промышленной автоматизации
История развития систем промышленной безопасности включает важные технологические достижения, среди которых особое место занимает изобретение реле аварийной остановки. Пионером в этой области стала компания Pilz, представившая первое в мире реле безопасности PNOZ в 1987 году. Это устройство установило новые стандарты защиты персонала и оборудования, заложив основу для современного подхода к промышленной безопасности. Модель PNOZ X2.1 продолжает эту традицию, предлагая современные инженерные решения в компактном форм-факторе.
Данное устройство представляет собой стратегически важный элемент системы управления, обеспечивающий соответствие международным стандартам безопасности и защищающий технологическое оборудование. Его конструкция и функциональные возможности делают его незаменимым компонентом в различных отраслях промышленности.
Технические характеристики и особенности конструкции

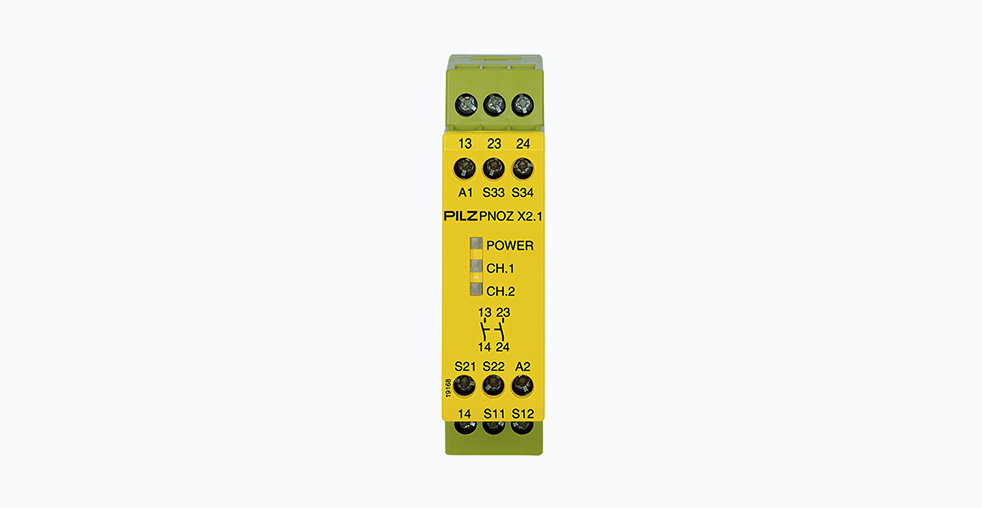

Pilz PNOZ X2.1 представляет собой электромеханическое реле безопасности с двумя каналами контроля, предназначенное для мониторинга критических функций безопасности, включая системы аварийной остановки, защитные ограждения и световые завесы.
Ключевые технические параметры устройства включают:
- Рабочее напряжение: 24 В переменного и постоянного тока с универсальным входным диапазоном
- Двухканальную архитектуру с двумя нормально разомкнутыми силовыми контактами
- Категорию безопасности 4 согласно стандарту ISO 13849-1
- Уровень полноты безопасности SIL 3 в соответствии с IEC 61508
- Уровень производительности PL e
- Возможность автоматического и ручного сброса после устранения неисправности
- Компактные габаритные размеры: ширина 22,5 мм, высота 87 мм, глубина 121 мм
- Винтовые клеммы для надежного подключения проводников
Конструкция устройства основана на электромеханической двухрелейной технологии с гальванической развязкой контактов. Эта проверенная временем архитектура обеспечивает физическое размыкание силовой цепи в аварийной ситуации, что является существенным преимуществом по сравнению с полностью электронными системами.
Устройство оснащено встроенной системой самодиагностики, которая в каждом рабочем цикле проверяет корректность срабатывания внутренних реле. Визуальный контроль состояния системы осуществляется через светодиодные индикаторы, отображающие статус каналов контроля и наличие питающего напряжения. Конструкцией предусмотрен электронный предохранитель, защищающий внутренние цепи устройства.
Сравнительный анализ реле безопасности различных производителей
На рынке промышленной безопасности представлены различные решения от ведущих производителей. Наряду с продукцией Pilz, значительную долю рынка занимают устройства таких компаний как Siemens, Omron, Allen-Bradley и Phoenix Contact.
Siemens предлагает реле безопасности серии 3TK28, которые характеризуются модульной конструкцией и возможностью расширения функциональности. Эти устройства обеспечивают аналогичные уровни безопасности и имеют сравнимые технические характеристики.
Omron производит реле безопасности серии G9SA, которые отличаются компактными размерами и широким диапазоном рабочих напряжений. Японский производитель уделяет особое внимание устойчивости к вибрациям и электромагнитным помехам.
Allen-Bradley (Rockwell Automation) предлагает решения серии 440R, которые интегрируются в общую архитектуру систем автоматизации производителя. Эти устройства характеризуются высокой надежностью и расширенными диагностическими возможностями.
Phoenix Contact разрабатывает реле безопасности серии PSR, которые сочетают традиционную надежность электромеханических компонентов с современными электронными системами диагностики.
Параметр | Pilz PNOZ X2.1 | Siemens 3TK2824 | Omron G9SA-321 | Allen-Bradley 440R-P23124 |
---|---|---|---|---|
Напряжение питания | 24 В AC/DC | 24 В DC | 24 В AC/DC | 24 В DC |
Количество безопасных контактов | 2 НО | 2 НО | 2 НО | 2 НО |
Уровень безопасности (SIL) | SIL 3 | SIL 3 | SIL 3 | SIL 3 |
Ширина модуля | 22,5 мм | 22,5 мм | 22,5 мм | 45 мм |
Тип клемм | Винтовые | Винтовые | Винтовые | Винтовые |
Области применения и практическая реализация
Pilz PNOZ X2.1 находит применение в различных отраслях промышленности благодаря своей универсальности и надежности. Основные области применения включают:
Системы аварийной остановки являются основным применением устройства. Реле обеспечивает безопасное и надежное отключение оборудования при активации кнопки аварийной остановки, соответствуя строгим требованиям международных стандартов безопасности.
Мониторинг защитных ограждений и безопасности доступа представляет еще одну важную область применения. Устройство используется для контроля положения защитных дверей, люков и других видов ограждений. Размыкание ограждения приводит к немедленной остановке опасного технологического процесса.
Интеграция с оптико-электронными защитными устройствами, такими как световые завесы и лазерные сканеры, позволяет создавать комплексные системы защиты. При прерывании светового луча устройство обрабатывает сигнал и инициирует остановку оборудования для обеспечения безопасности персонала.
Универсальность данного реле позволяет использовать его в различных отраслях промышленности, включая робототехнику, упаковочное оборудование, металлообрабатывающие станки, прессовое оборудование и автоматизированные сборочные линии.
Преимущества использования и практические аспекты
Использование Pilz PNOZ X2.1 предоставляет ряд существенных преимуществ для инженеров и предприятий:
Экономия пространства в шкафах управления благодаря компактным габаритным размерам. Ширина устройства всего 22,5 мм позволяет оптимально использовать доступное монтажное пространство.
Сокращение времени ввода в эксплуатацию за счет продуманной конструкции и удобной маркировки. Винтовые клеммы обеспечивают надежное подключение и ускоряют процесс монтажа.
Повышенная надежность и длительный срок службы достигаются за счет электромеханической конструкции и использования качественных компонентов. Устройство демонстрирует стабильную работу в тяжелых промышленных условиях.
Упрощение технического обслуживания благодаря светодиодной индикации и встроенной диагностике. Это позволяет быстро определить и устранить причину блокировки, минимизируя время простоя оборудования.
Совместимость с широким спектром датчиков безопасности, включая кнопки аварийной остановки, выключатели безопасности, световые завесы и другие устройства защиты.
Рекомендации по выбору и применению
При выборе реле безопасности PNOZ X2.1 необходимо убедиться, что его параметры соответствуют результатам анализа рисков конкретного оборудования. Количество контактов, уровень безопасности SIL и уровень производительности PL должны быть адекватны требованиям системы.
Для сложных систем безопасности, требующих программируемой логики, следует рассматривать программируемые контроллеры безопасности. Однако для изолированных функций безопасности, где важны простота, надежность и экономическая эффективность, PNOZ X2.1 остается оптимальным выбором.
При монтаже необходимо соблюдать рекомендации производителя по сечению подключаемых проводников и моментам затяжки винтовых клемм. Качественный монтаж и защита цепей от электромагнитных помех являются критически важными для обеспечения безотказной работы устройства.
Актуальность и перспективы применения
В эпоху развития Индустрии 4.0 и широкого внедрения интеллектуальных систем управления, электромеханические реле безопасности сохраняют свою актуальность. PNOZ X2.1 демонстрирует, что простота и надежность остаются незаменимыми качествами промышленного оборудования.
Устройство предлагает проверенное, сертифицированное и экономически эффективное решение для реализации ключевых функций безопасности. Оно обеспечивает фундаментальный уровень защиты, на котором строятся более сложные и интегрированные системы безопасности.
Для специалистов, отвечающих за обеспечение промышленной безопасности, соответствие стандартам и минимизацию простоев оборудования, PNOZ X2.1 представляет собой надежный и проверенный инструмент для повседневной работы. Его сочетание традиционной надежности электромеханических компонентов с современными диагностическими возможностями делает его универсальным решением для широкого спектра промышленных применений.
