Pilz PNOZ X2.8P: Компактное защитное реле для промышленной автоматизации

Введение

Обеспечение безопасности персонала и технологического оборудования представляет собой критически важную задачу в современных промышленных системах автоматизации. Среди разнообразных устройств безопасности особого внимания заслуживает линейка защитных реле PNOZ X от немецкой компании Pilz. Модель PNOZ X2.8P сочетает проверенную временем надежность электромеханических компонентов с гибкостью и компактностью, необходимыми для построения сложных систем безопасности. Данное устройство предназначено для контроля аварийных остановов, защитных ограждений, световых барьеров и других критических функций на производственных линиях.

Технические характеристики и конструктивные особенности

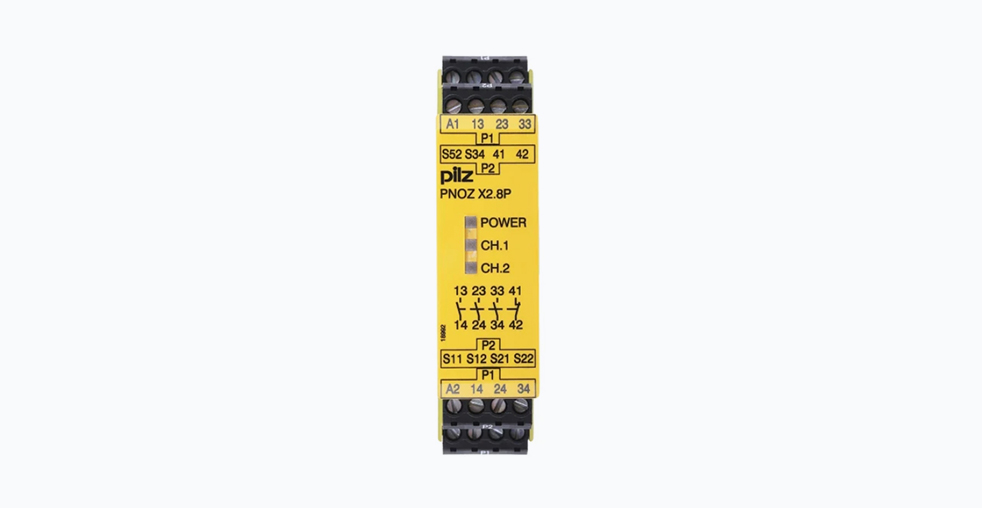

PNOZ X2.8P представляет собой компактное защитное реле с шириной корпуса всего 22,5 миллиметра, что позволяет эффективно использовать пространство в монтажных щитах. Габаритные размеры устройства составляют 22,5 × 94 × 121 миллиметр. Несмотря на малые размеры, аппарат обладает комплексным набором технических характеристик, соответствующих международным стандартам промышленной безопасности.

Ключевые технические параметры включают:

• Диапазон напряжений питания: от 24 до 240 вольт переменного или постоянного тока
• Количество безопасных контактов: 3 с физическим размыканием цепи
• Вспомогательные контакты: 1 нормально разомкнутый контакт
• Соответствие стандарту ISO 13849-1: Категория 3, Уровень производительности PL e
• Уровень SIL: SIL 3 согласно IEC 61508
• Метод сброса: ручной сброс
• Рабочая температура: от -25 до +55 градусов Цельсия
• Степень защиты: IP20

Принцип работы и особенности подключения

Принцип действия PNOZ X2.8P основан на двухканальной архитектуре с постоянным контролем перекрестных цепей, что обеспечивает обнаружение возможных неисправностей и предотвращение ложных срабатываний. Устройство оснащено шестью клеммами безопасности, обозначенными как S11, S12, S21, S34, S52 и S22.

Особенности подключения включают:

• Клеммы S52 и S22 формируют безопасный канал 1 (CH1)
• Клеммы S12 и S21 формируют безопасный канал 2 (CH2)
• Клемма S11 предназначена для подключения к положительному полюсу источника питания
• Клемма S21 используется для подключения к отрицательному полюсу источника питания
• Клемма S34 обеспечивает функцию ручного сброса после активации защиты

Визуальная индикация состояния устройства реализована через три светодиодных индикатора, которые отображают наличие питания (PWR) и текущее состояние каждого из двух каналов безопасности (CH1, CH2). Такая система диагностики значительно упрощает процесс поиска неисправностей и сокращает время простоя оборудования.

Преимущества применения в промышленных системах

Универсальность электропитания является одним из ключевых преимуществ модели PNOZ X2.8P. Способность работать в широком диапазоне напряжений от 24 до 240 вольт переменного и постоянного тока позволяет интегрировать устройство в различные промышленные сети без необходимости использования дополнительных преобразователей или стабилизаторов напряжения.

Компактные размеры и эффективное использование пространства делают данное реле идеальным решением для модернизации существующих систем безопасности, где доступное место в монтажных щитах часто ограничено. Пружинные или винтовые клеммы обеспечивают надежное подключение проводников сечением до 2,5 квадратных миллиметров, что соответствует требованиям большинства промышленных применений.

Совместимость с модулями расширения контактов серии PNOZ X предоставляет инженерам гибкость при проектировании сложных систем безопасности. Возможность увеличения количества безопасных контактов без изменения базовой конфигурации системы позволяет адаптировать решение под конкретные технологические требования.

Надежность электромеханической конструкции обеспечивает физическое размыкание цепи даже в случае отказа электронных компонентов. Двухрелейная технология гарантирует выполнение защитных функций при любых условиях эксплуатации.

Практическое применение и сценарии использования

PNOZ X2.8P находит применение в различных отраслях промышленности, включая машиностроение, автомобилестроение, пищевую промышленность и робототехнику. Устройство оптимально подходит для реализации следующих функций безопасности:

Контроль аварийных остановов через подключение кнопок экстренной остановки, соответствующих требованиям стандарта IEC 60947-5-5. Устройство обеспечивает мгновенное отключение оборудования при активации любой из подключенных аварийных кнопок.

Мониторинг защитных ограждений с безопасным доступом. При открытии защитного ограждения устройство блокирует работу оборудования до момента полного закрытия ограждения и выполнения процедуры ручного сброса.

Контроль световых барьеров и завес безопасности. PNOZ X2.8P может использоваться для мониторинга состояния оптоэлектронных защитных устройств, обеспечивающих бесконтактную защиту опасных зон.

Наблюдение за состоянием концевых выключателей безопасности. Устройство позволяет контролировать положение различных механических выключателей, используемых для защиты перемещающихся элементов оборудования.

Особенности проектирования систем безопасности

При проектировании систем безопасности с использованием PNOZ X2.8P необходимо учитывать несколько важных аспектов. Для активации функции ручного сброса требуется подключение нормально разомкнутой кнопки сброса между клеммами S12 и S34. Данная функция обеспечивает контролируемое восстановление работы оборудования после устранения аварийной ситуации.

Вспомогательные контакты (обозначенные как 13-14, 23-24, 33-34) не должны использоваться в цепях безопасности, так как они не обеспечивают необходимый уровень безопасности согласно требованиям категории 3. Эти контакты предназначены для передачи сигналов статуса в систему управления или визуальной индикации.

Система перекрестного контроля каналов исключает возможность несанкционированного восстановления работы при неисправности одного из каналов безопасности. Данная функция обеспечивает обнаружение типичных неисправностей, включая залипание контактов, короткое замыкание между каналами и обрыв цепи.

Сравнение с аналогичными устройствами других производителей

На рынке промышленной безопасности представлено несколько аналогов PNOZ X2.8P от различных производителей. Устройство безопасности MSR127 от Schmersal предлагает схожие функциональные возможности с двумя полупроводниковыми выходами безопасности и ручным сбросом. Модель Sirius 3SK1 от Siemens предоставляет возможность программирования функций безопасности при сравнимых габаритных размерах.

Одним из ключевых отличий PNOZ X2.8P от аналогов является универсальность по напряжению питания. В то время как многие конкурирующие устройства рассчитаны на работу только от 24 вольт постоянного тока, модель от Pilz поддерживает широкий диапазон напряжений, что упрощает интеграцию в существующие системы.

Рекомендации по монтажу и обслуживанию

Монтаж PNOZ X2.8P должен выполняться квалифицированным персоналом в соответствии с правилами электромонтажа и требованиями национальных стандартов безопасности. При установке необходимо обеспечить соответствующие условия окружающей среды, включая температурный режим, влажность и отсутствие чрезмерной вибрации.

Регулярное техническое обслуживание должно включать визуальную проверку состояния подключения клемм, контроль работоспособности светодиодных индикаторов и периодическое тестирование функций безопасности в соответствии с регламентом предприятия. Интервалы проведения проверок определяются на основе интенсивности использования оборудования и критичности защищаемых процессов.

При проведении технического обслуживания необходимо соблюдать процедуры блокировки и маркировки для обеспечения безопасности персонала. Все работы должны выполняться при полном отключении питания и подтверждении отсутствия напряжения на клеммах устройства.

Заключение

Pilz PNOZ X2.8P представляет собой современное решение для построения систем промышленной безопасности, сочетающее компактные размеры с комплексной функциональностью. Широкий диапазон рабочих напряжений, соответствие международным стандартам безопасности и продуманная конструкция делают данное устройство универсальным выбором для различных отраслей промышленности.

Устройство демонстрирует эффективный подход к построению безопасных производственных систем, где надежность и компактность являются критически важными параметрами. Возможность расширения системы с помощью дополнительных модулей и совместимость с различными типами датчиков безопасности обеспечивают долгосрочную инвестиционную привлекательность решения.

В условиях ужесточения требований к промышленной безопасности и повышения сложности производственных процессов, устройства типа PNOZ X2.8P играют ключевую роль в обеспечении защиты персонала и оборудования, способствуя созданию безопасной производственной среды без компромиссов в отношении производительности.
