PNOZ s1: Компактное реле безопасности для промышленной автоматизации

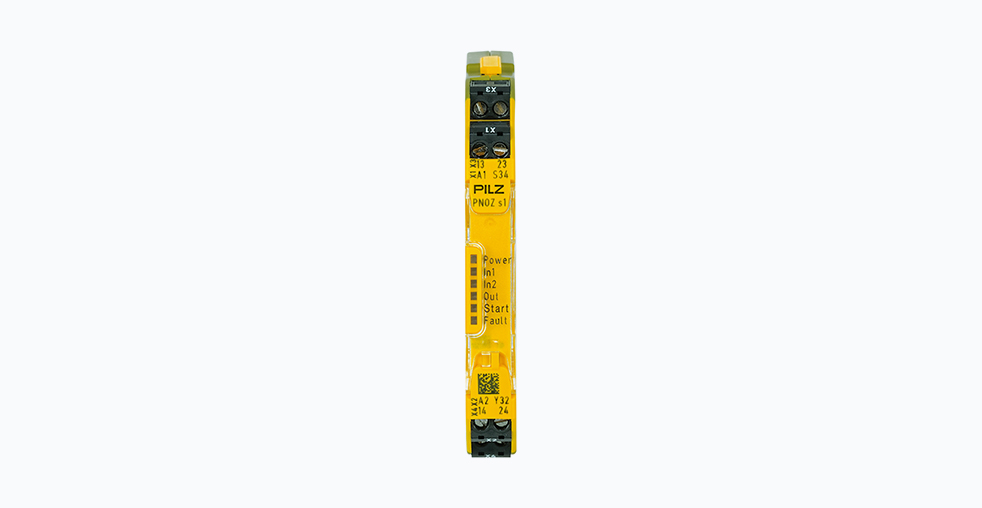

Реле безопасности PNOZ s1 от немецкой компании Pilz представляет собой компактное автономное устройство, предназначенное для обеспечения безопасности промышленного оборудования. Оно применяется в системах аварийного останова и для мониторинга защитных ограждений, обеспечивая безопасную остановку оборудования при возникновении опасных ситуаций.
Принцип работы и архитектура устройства
PNOZ s1 функционирует как одноканальное реле безопасности с двумя нормально разомкнутыми контактами и одним полупроводниковым выходом. Устройство обеспечивает мониторинг подключенных датчиков и исполнительных механизмов, гарантируя безопасное состояние системы при возникновении нештатных ситуаций.
Конструкция реле предусматривает выбор между автоматическим и ручным режимом сброса. Ручной сброс требует непосредственного участия оператора для подтверждения готовности системы к повторному пуску, что обеспечивает дополнительный уровень безопасности. Автоматический сброс применяется в системах, где не требуется дополнительное подтверждение оператора.
Технические характеристики и параметры
Устройство работает от напряжения 24 В постоянного тока, что соответствует стандартам большинства промышленных систем управления. Компактные размеры реле (ширина 12,5 мм) позволяют эффективно использовать пространство в распределительных щитах.
Безопасные контакты реле рассчитаны на коммутацию нагрузки до 3 А при постоянном токе 24 В и 1,5 А при переменном токе 230 В. Полупроводниковый выход обеспечивает высокоскоростное переключение и совместимость с программируемыми логическими контроллерами.
Устройство соответствует категории безопасности PL c согласно стандарту EN ISO 13849-1 и уровню SIL CL 2 по стандарту IEC 62061, что определяет область его применения в системах с умеренными требованиями к безопасности.
Конструктивные особенности и монтаж
Конструкция PNOZ s1 включает подпружиненные съемные клеммы, которые обеспечивают быстрое и надежное подключение проводов без дополнительного инструмента. Эта особенность значительно сокращает время монтажа и уменьшает вероятность ошибок при подключении.
Съемные клеммы позволяют производить замену или обслуживание устройства без отключения всей системы, что особенно важно для производств с непрерывным циклом работы. Корпус из поликарбоната обеспечивает степень защиты IP40, что означает защиту от твердых частиц диаметром более 1 мм.
Практическое применение и интеграция
PNOZ s1 находит применение в различных отраслях промышленности, включая машиностроение, автомобилестроение и упаковочное производство. Устройство эффективно используется в системах аварийного останова производственных линий, прессов и роботизированных комплексов.
Для мониторинга защитных ограждений реле обеспечивает безопасную блокировку оборудования при открытии защитных кожухов или дверей. Одноканальная архитектура делает его оптимальным решением для применений с ограниченным пространством для монтажа.
Сравнение с другими устройствами безопасности
В сравнении с традиционными реле безопасности, PNOZ s1 предлагает улучшенные характеристики при меньших габаритах. В отличие от универсальных реле, устройства безопасности Pilz имеют специальные конструктивные особенности, обеспечивающие повышенную надежность и отказоустойчивость.
По сравнению с решениями других производителей, таких как Siemens (серия Sirius) или Omron (серия G9S), PNOZ s1 выделяется компактными размерами и простотой монтажа. Однако для более сложных применений, требующих更高的 категорий безопасности, могут потребоваться устройства с расширенной функциональностью.
Преимущества для проектировщиков и системных интеграторов
Компактные размеры устройства позволяют оптимизировать компоновку распределительных щитов, что особенно актуально для модернизируемых производств, где пространство ограничено. Упрощенный монтаж и обслуживание снижают общую стоимость владения системой безопасности.
Совместимость с другими устройствами Pilz, включая контактные расширители PNOZ s7 и PNOZ s8, позволяет создавать масштабируемые системы безопасности. Шесть светодиодов индикации обеспечивают визуальный контроль состояния системы и упрощают диагностику неисправностей.
Технические характеристики PNOZ s1
Параметр | Значение |
---|---|
Напряжение питания | 24 В постоянного тока |
Количество безопасных контактов | 2 нормально разомкнутых |
Полупроводниковый выход | 1 |
Ширина модуля | 12,5 мм |
Токовая нагрузка контактов | 3 А при 24 В DC, 1,5 А при 230 В AC |
Степень защиты | IP40 |
Диапазон рабочих температур | от -10°C до +55°C |
Категория безопасности (PL) | c |
Уровень SIL | CL 2 |
Режимы сброса | автоматический и ручной |
Сравнительная таблица устройств серии PNOZsigma
Модель | Безопасные контакты | Категория безопасности | Ширина | Основное применение |
---|---|---|---|---|
PNOZ s1 | 2 НО | PL c | 12,5 мм | Аварийный останов, защитные ограждения |
PNOZ s2 | 3 НО | PL e | 17,5 мм | Расширенные функции безопасности |
PNOZ s3 | 2 НО | PL e | 17,5 мм | Мониторинг световых завес |
PNOZ s4 | 3 НО | PL e | 22,5 мм | Специальные применения |
PNOZ s7 | 8 НО | PL e | 45 мм | Контактный расширитель |
PNOZ s8 | 4 НО/4 НЗ | PL e | 45 мм | Универсальный расширитель |
Заключение
PNOZ s1 представляет собой эффективное решение для базовых применений в области промышленной безопасности. Его ключевыми преимуществами являются компактность, простота монтажа и соответствие международным стандартам безопасности. Устройство оптимально подходит для систем с умеренными требованиями к безопасности, где важны минимальные габариты и простота интеграции.
Для более сложных применений, требующих更高的 категорий безопасности или расширенной функциональности, рекомендуется рассмотреть другие модели серии PNOZsigma или комбинированные системы безопасности. При выборе конкретного решения необходимо учитывать требования стандартов и специфику применения для обеспечения необходимого уровня безопасности промышленного оборудования.
