PNOZ XV1P от Pilz: Компактное реле безопасности для сложных промышленных задач

Эволюция реле безопасности в эпоху автоматизации
Современные промышленные системы предъявляют повышенные требования к функциональной безопасности, что приводит к постепенному замещению классических реле безопасности более интеллектуальными и многофункциональными устройствами. Среди продуктов, определяющих новые стандарты в этой области, выделяется семейство безопасных реле PNOZ X от компании Pilz — немецкого производителя с более чем 70-летней историей в области автоматизации и безопасности. В этой статье подробно рассматривается одна из наиболее сбалансированных моделей этой линейки — PNOZ XV1P — устройство, сочетающее компактные габариты с впечатляющими функциональными возможностями.
Архитектура и принцип работы
Конструктивные особенности

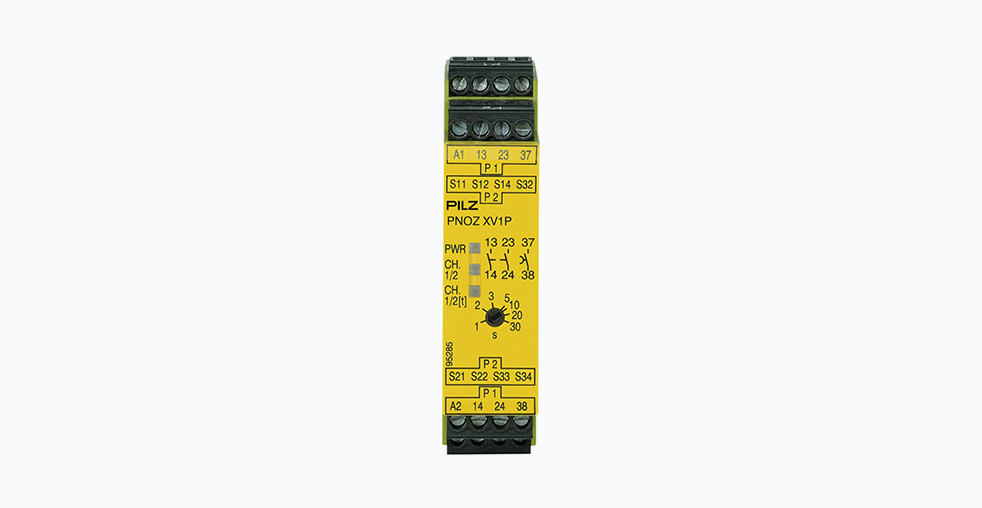

PNOZ XV1P представляет собой автономное реле безопасности, выполненное в корпусе шириной всего 22,5 миллиметра, что позволяет эффективно использовать пространство в распределительных шкафах. Несмотря на скромные габариты 94 × 22,5 × 121 миллиметр, устройство обладает полным набором функций, характерных для более крупных и дорогостоящих аналогов.
Корпус устройства изготовлен из материалов ABS UL 94 V0, обеспечивающих повышенную огнестойкость. Степень защиты соответствует IP40 для корпуса и IP20 для клемм, что является стандартом для оборудования, предназначенного для установки в защищенных электрощитах.
Аппаратная платформа и логика работы
В основе устройства лежит избыточная архитектура с встроенным самоконтролем, гарантирующая сохранение функций безопасности даже в случае внутренних неисправностей. Каждый рабочий цикл включает автоматическое тестирование защитных функций, что соответствует принципам отказобезопасности.
Реле поддерживает несколько режимов работы:
- Одноканальная конфигурация
- Двухканальная конфигурация с обнаружением короткого замыкания между контактами
- Двухканальная конфигурация без обнаружения короткого замыкания между контактами
Это позволяет гибко адаптировать устройство под конкретные требования применения, будь то мониторинг защитных ограждений, аварийных остановов или световых завес.
Технические характеристики
Электрические параметры
PNOZ XV1P рассчитан на напряжение питания 24 В постоянного тока с допустимым отклонением от -15% до +10%. Потребляемая мощность составляет 3,5 Вт, что делает устройство энергоэффективным решением.
Основные электрические характеристики:
Напряжение питания: 24 В DC
Потребляемая мощность: 3,5 Вт
Максимальный ток нагрузки (AC1): 5 А при 240 В
Максимальный ток нагрузки (DC1): 5 А при 24 В
Максимальный ток нагрузки (AC15): 1,5 А при 230 В
Максимальный ток нагрузки (DC13): 2,0 А при 24 В
Входы и выходы
Устройство имеет два входа и три выхода, включая:
- Два мгновенно размыкающихся нормально открытых контакта
- Один нормально открытый контакт с задержкой отключения (время задержки регулируется в диапазоне 1-30 секунд)
Возможность настройки времени задержки значительно расширяет сферы применения устройства, позволяя реализовывать сложные последовательности запуска и останова оборудования.
Параметры безопасности и сертификация
PNOZ XV1P соответствует строгим международным стандартам безопасности, что подтверждено наличием сертификатов CE, cULus Listed, TÜV, EAC, CCC и UKCA. Устройство соответствует категориям выполнения безопасности в соответствии с EN ISO 13849-1: PL e (Категория 4) для мгновенных контактов и PL d (Категория 3) для контактов с задержкой менее 30 секунд.
Уровень полноты безопасности (SIL) согласно EN IEC 62061 составляет:
- SIL CL 3 для мгновенных контактов и контактов с задержкой менее 30 секунд
- SIL CL 1 для контактов с задержкой 30 секунд и более
Вероятность опасного отказа в час (PFH) составляет от 2,31×10⁻⁹ до 2,87×10⁻⁹ в зависимости от режима работы, что свидетельствует о высочайшей надежности устройства.
Эксплуатационные особенности
Условия окружающей среды
PNOZ XV1P рассчитан на работу в диапазоне температур от -10°C до +55°C при относительной влажности до 93% (при 40°C). Конденсация не допускается. Эти параметры позволяют использовать устройство в большинстве промышленных сред без дополнительного охлаждения или обогрева.
Монтаж и подключение
Устройство предназначено для монтажа на стандартную DIN-рейку. Для подключения предлагаются два варианта клемм:
- Винтовые клеммы
- Пружинные клеммы
Сечение подключаемых проводников:
- Одножильный гибкий кабель: 0,25-2,50 мм²
- Двухжильный гибкий кабель одинакового сечения: 0,25-1,00 мм² с обжимными наконечниками без изоляционной втулки
Пружинные клеммы обеспечивают более быстрое и надежное подключение, особенно в условиях вибрации, что делает их предпочтительными для подвижного оборудования.
Сравнительный анализ в линейке продуктов PNOZ X
Линейка безопасных реле PNOZ X включает множество моделей с различными конфигурациями входов/выходов и функциональными возможностями. Рядом с PNOZ XV1P в семействе находятся такие модели, как:
- PNOZ XV2 — с двумя мгновенными и двумя контактами с задержкой
- PNOZ XV3.1 — с тремя мгновенными, одним нормально закрытым и двумя контактами с задержкой
- PNOZ X2.4V — с четырьмя контактами с задержкой и одним полупроводниковым выходом
PNOZ XV1P занимает нишу компактных устройств с базовой, но достаточной для большинства применений функциональностью. Его ключевое преимущество — возможность организации задержки отключения в компактном корпусе, что недоступно для более простых моделей.
Альтернативные решения от других производителей
На рынке промышленной безопасности представлены аналогичные решения от других ведущих производителей. Компания Siemens предлагает серию реле безопасности Sirius 3SK1, которые отличаются модульной конструкцией и широкими возможностями расширения. Устройства Siemens обеспечивают сравнимый уровень безопасности, но требуют большего пространства для монтажа.
Компания Omron предоставляет реле безопасности серии G9SA, которые характеризуются компактными размерами и высокой степенью защиты. Модели Omron часто включают встроенные функции диагностики, но могут иметь ограничения по количеству подключаемых датчиков.
Phoenix Contact предлагает решения серии PSR, известные своей универсальностью и простотой настройки. Эти устройства поддерживают различные протоколы связи, но могут уступать в параметрах механической износостойкости.
Практические аспекты применения
Типичные сценарии использования
- Мониторинг аварийных остановов: благодаря возможности двухканального подключения с контролем короткого замыкания между контактами, PNOZ XV1P идеально подходит для организации кнопок аварийного останова категории 0/1.
- Защитные ограждения: устройство может использоваться для мониторинга положения защитных ограждений с возможностью организации задержки при повторном запуске оборудования.
- Световые завесы: поддержка мониторинга световых завес делает PNOZ XV1P универсальным решением для организации безопасного доступа к оборудованию.
- Двухрукое управление: устройство может применяться в системах двухрукого управления, обеспечивая безопасность оператора при работе с опасным оборудованием.
Советы по проектированию и интеграции
При проектировании систем с использованием PNOZ XV1P важно учитывать максимальное сопротивление кабеля входных цепей:
- 100 Ом для одноканального подключения
- 150 Ом для двухканального без обнаружения короткого замыкания
- 15 Ом для двухканального с обнаружением короткого замыкания
Для обеспечения заявленных характеристик безопасности необходимо строго соблюдать рекомендации производителя по монтажу и подключению. Устройство совместимо с другими продуктами семейства PNOZ X, что позволяет создавать комплексные системы безопасности с модульной архитектурой.
При выборе между винтовыми и пружинными клеммами следует учитывать условия эксплуатации. Винтовые клеммы предпочтительны для стационарных установок, тогда как пружинные лучше подходят для применений с повышенной вибрацией.
Перспективы развития технологии
Современные тенденции в области промышленной безопасности указывают на постепенную интеграцию традиционных реле безопасности в более сложные системы управления. Развитие технологии промышленного интернета вещей открывает новые возможности для удаленного мониторинга и диагностики устройств безопасности.
Производители активно работают над увеличением функциональности при сохранении или уменьшении габаритов устройств. Внедрение новых материалов и технологий производства позволяет повысить надежность и долговечность компонентов.
Важным направлением развития является стандартизация интерфейсов связи и протоколов обмена данными между устройствами безопасности различных производителей. Это упрощает интеграцию и снижает стоимость владения системами промышленной безопасности.
Заключение
Несмотря на растущую популярность программируемых реле безопасности и полнофункциональных контроллеров безопасности, автономные устройства типа PNOZ XV1P сохраняют свою актуальность благодаря простоте применения, надежности и предсказуемости.
PNOZ XV1P представляет собой оптимальное сочетание компактности, функциональности и стоимости, что делает его идеальным выбором для:
- Локализованных систем безопасности отдельных станков или механизмов
- Модернизации существующего оборудования без кардинального изменения архитектуры
- Применений, где требуется минимальное время восстановления после срабатывания
- Проектов, в которых простота и предсказуемость важнее максимальной гибкости
В условиях, когда требования к промышленной безопасности постоянно ужесточаются, а сложность оборудования растет, такие устройства, как PNOZ XV1P, обеспечивают необходимый баланс между надежностью, функциональностью и простотой интеграции, оставаясь важным инструментом в арсенале инженеров по автоматизации и безопасности.
