PNOZ XV3P: Компактное решение для сложных задач промышленной безопасности

Введение
В современных промышленных системах требования к безопасности постоянно ужесточаются, а пространство в шкафах управления ограничено. В этих условиях особую ценность приобретают компактные, но многофункциональные решения. Реле безопасности PNOZ XV3P от компании Pilz представляет собой высокопроизводительный модуль с расширенными функциями временного контроля, воплотивший в себе передовые инженерные разработки в области безопасности технологического оборудования.
Данное устройство выполняет не только стандартные функции мониторинга аварийных остановов и защитных ограждений, но и предлагает уникальную гибкость в конфигурировании задержек срабатывания. Комплексный подход к обеспечению безопасности соответствует самым строгим международным стандартам, что делает его востребованным в различных отраслях промышленности.
Технические характеристики и конструктивные особенности
Основные параметры и возможности

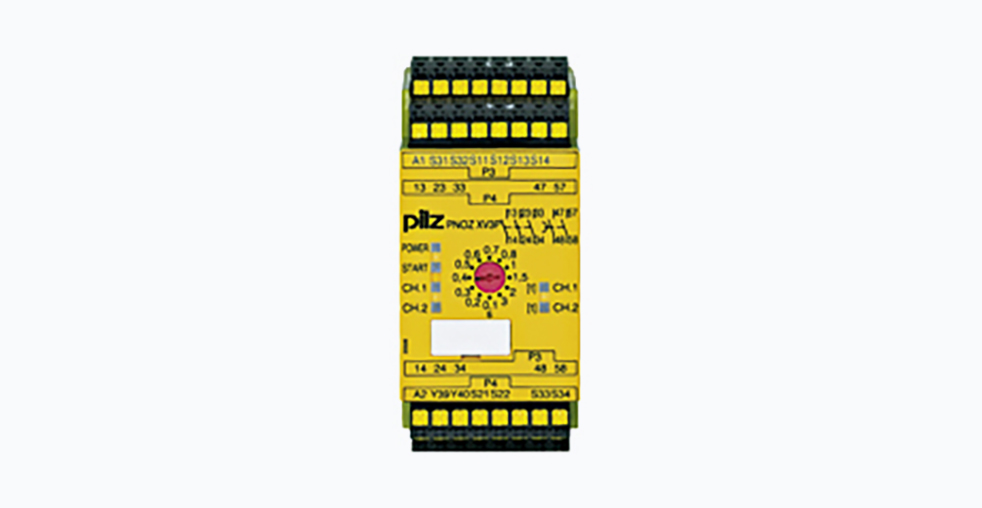

PNOZ XV3P является автономным реле безопасности, предназначенным для одно- или двухканального подключения датчиков безопасности с возможностью обнаружения или без обнаружения короткого замыкания между контактами. Устройство обладает следующими характеристиками:
Напряжение питания составляет 24 В постоянного тока. Выходные контакты включают три мгновенно замыкающихся силовых нормально разомкнутых контакта и два нормально разомкнутых контакта с выдержкой времени, что обеспечивает гибкость в управлении различными нагрузками.
Диапазон выдержек времени плавно регулируется от 0,1 до 3 секунд с фиксированными предустановками: 0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 1,0; 1,5; 2,0; 3,0 секунды. Точность срабатывания составляет ±15% ±50 мс, повторяемость ±2%, что позволяет точно настраивать поведение системы безопасности под конкретный технологический процесс.
Коммутационная способность достигает 8 А при 24 В постоянного тока или 240 В переменного тока для категории применения AC1/DC1 и до 5 А при 230 В переменного тока для нагрузок с высокой индуктивной составляющей (категория AC15). Устройство поддерживает как автоматический, так и контролируемый ручной старт после активации функции безопасности, что критично для разных категорий останова и оценки рисков.
Аппаратная платформа и надежность
Конструктивно модуль выполнен в компактном корпусе шириной всего 45 мм для монтажа на DIN-рейку. Для удобства монтажа и обслуживания используются съемные пружинные клеммы, что существенно экономит время при первоначальной установке и последующем обслуживании. Такое решение минимизирует риск человеческой ошибки при затяжке винтовых соединений.
Корпус устройства имеет степень защиты IP40, что делает его пригодным для эксплуатации в стандартных промышленных условиях. Диапазон рабочих температур составляет от -10°C до +55°C при влажности до 93% без конденсата. Устройство соответствует ключевым международным стандартам, включая CE, cULus, TÜV, CCC, UKCA и EAC, что гарантирует его беспрепятственное применение в глобальных проектах.
Сравнительная таблица технических характеристик
Параметр | Значение | Примечание |
---|---|---|
Напряжение питания | 24 В DC | |
Потребляемая мощность | 4,5 Вт | |
Количество безопасных выходов | 3 N/O (мгновенных) + 2 N/O (с задержкой) | |
Диапазон выдержки времени | 0,1 – 3,0 с | 12 предустановленных значений |
Точность временных интервалов | ±15% ±50 мс | |
Коммутационная способность | 8 А (AC1/DC1), 5 А (AC15) | |
Ширина модуля | 45 мм | |
Степень защиты | IP40 | |
Рабочая температура | -10°C … +55°C |
Сферы применения и практическая реализация
PNOZ XV3P разработан для комплексного решения задач безопасности в современных промышленных системах. Его ключевые области применения включают мониторинг функций аварийной остановки, контроль защитных ограждений и взаимодействие с различными типами датчиков безопасности.
Мониторинг функций аварийной остановки обеспечивает безопасный и немедленный останов оборудования категории 0 через мгновенные контакты и останов с задержкой категории 1 через релейные выходы с таймером. Это критически важно для сложных производственных линий, где разные механизмы должны останавливаться в определенной последовательности для предотвращения повреждений.
Контроль защитных ограждений включает надежный мониторинг положения дверей, люков и других механических ограждений с возможностью реализации временной задержки при повторном пуске. Это предотвращает случайный запуск оборудования до того, как оператор займет безопасное положение, и позволяет реализовать сложные логические последовательности доступа.
Устройство может работать с широким спектром датчиков, включая световые занавесы типов 2 и 4, коврики давления, двухпозиционные выключатели и другие устройства безопасности. Поддержка как с обнаружением, так и без обнаружения короткого замыкания между контактами позволяет оптимизировать систему под конкретный тип датчика и требуемый уровень безопасности.
Сравнительный анализ с аналогами
В линейке реле безопасности Pilz серия PNOZ X выделяется своей модульностью и компактностью. В отличие от более узкоспециализированных моделей, таких как PNOZ XV2 с двумя мгновенными и двумя выходами с задержкой, или универсальных PNOZ X2.4V, модель XV3P предлагает уникальное сочетание трех силовых выходов и двух выходов с регулируемой задержкой в одном узком модуле.
По сравнению с решениями других производителей, таких как Siemens с реле безопасности 3TK28 или Omron с серией G9S, PNOZ XV3P обеспечивает более широкие возможности временного контроля при сравнимых габаритных размерах. Устройства от Allen-Bradley, такие как серия 440R, обычно требуют большего пространства для монтажа и имеют менее гибкие настройки временных задержек.
Это избавляет от необходимости использовать несколько отдельных реле или более громоздкие и сложные программируемые контроллеры безопасности для задач средней сложности, обеспечивая значительную экономию места в шкафу управления и снижение общей стоимости владения за счет уменьшения количества компонентов и упрощения монтажа.
Еще одно ключевое преимущество — возможность выбора между автоматическим и контролируемым ручным пуском. Это позволяет использовать одно и то же аппаратное решение для разных применений, требующих разных категорий останова, просто изменив конфигурацию подключения, а не меняя модель устройства.
Рекомендации по интеграции и эксплуатации
Монтаж и подключение значительно ускорены благодаря съемным пружинным клеммам. Рекомендуется использовать съемные инструменты для быстрого подключения проводников сечением от 24 до 12 AWG. Обязательно соблюдайте рекомендации производителя по моментам затяжки и используйте обжатые наконечники для многожильных проводов для обеспечения надежного контакта.
Настройка временных интервалов осуществляется с помощью двух поворотных переключателей на лицевой панели устройства, которые предоставляют доступ к 12 предустановленным значениям. Это интуитивно понятный и надежный механизм, лишенный рисков сброса параметров при отключении питания, в отличие от программируемых решений.
Устройство обладает встроенной светодиодной индикацией, обеспечивающей быструю диагностику статуса питания, состояния входных и выходных цепей. Для обеспечения долговечности и предсказуемой работы в тяжелых условиях контактные группы реле выполнены из серебряно-оловянного оксида с золотым покрытием 0,2 мкм, что обеспечивает низкое переходное сопротивление и высокую стойкость к дугообразованию.
Как и вся продукция Pilz, PNOZ XV3P соответствует директивам RoHS, хотя и содержит свинец и оксид свинца в количествах более 0,1%, что допускается исключениями 7a и 7c I директивы. Это важно учитывать при утилизации оборудования в соответствии с директивами WEEE.
Заключение
PNOZ XV3P представляет собой результат глубокого понимания инженерных задач, стоящих перед интеграторами и конечными потребителями. Устройство сочетает проверенную надежность классических релейных технологий с гибкостью современных программируемых систем, оставаясь при этом простым в настройке и предсказуемым в работе.
Способность заменять собой несколько стандартных устройств, экономия ценного пространства в шкафу управления, соответствие высшим категориям безопасности и международным стандартам делают его оптимальным выбором для модернизации существующих и построения новых систем безопасности на производствах самого разного профиля.
В условиях, когда безопасность людей и оборудования не терпит компромиссов, а эффективность и стоимость владения имеют ключевое значение, PNOZ XV3P предлагает сбалансированный и технически обоснованный подход, который ценят профессионалы в области промышленной автоматизации. Устройство демонстрирует высокую надежность и стабильность работы в различных промышленных условиях, что подтверждается его соответствием международным стандартам и положительными отзывами специалистов.
