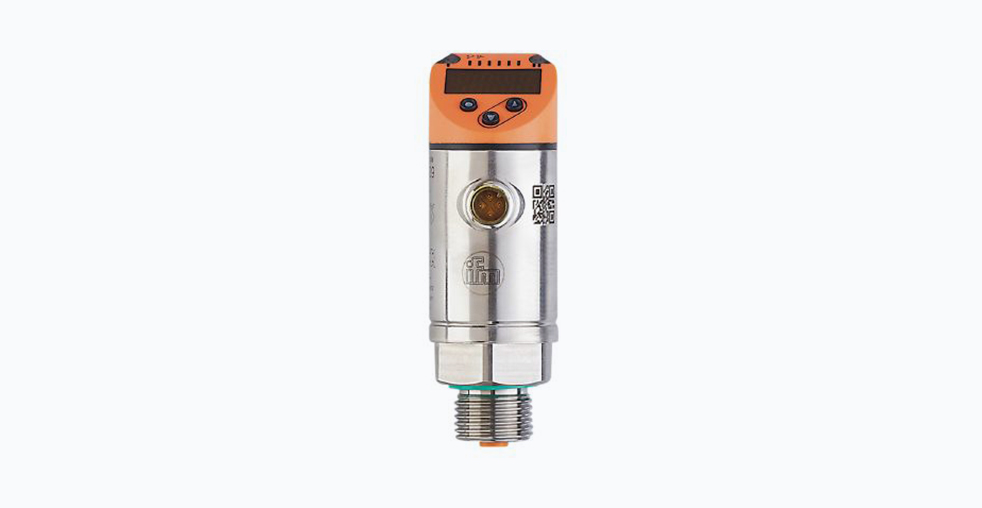

Преобразователь сигналов температуры IFM TR2439

Введение

В современных промышленных системах автоматизации точное и надежное измерение температуры играет критически важную роль. Среди многообразия оборудования особое место занимают преобразователи сигналов, выступающие связующим звеном между первичными датчиками и системами управления. Преобразователь сигналов IFM TR2439 представляет собой современное решение, сочетающее в себе точные измерения, гибкость настройки и прочную конструкцию, предназначенное для работы с термосопротивлениями Pt100 и Pt1000.

Данное устройство относится к классу интеллектуальных преобразователей, которые не только преобразуют сигналы, но и выполняют функции первичной обработки данных, диагностики и коммуникации с системами верхнего уровня. Его применение позволяет повысить точность измерений, снизить вероятность человеческих ошибок при настройке и увеличить общую надежность системы температурного контроля.

Технические характеристики и конструктивные особенности

Ключевые параметры

• Диапазон измеряемых температур: от -100°C до +600°C
• Точность измерения: ±0.3%
• Выходные сигналы: Аналоговый токовый выход 4-20 мА, Аналоговый выход напряжения 0-10 В, Дискретный выход PNP/NPN с функцией нормально открытого/нормально закрытого контакта, Цифровой интерфейс IO-Link
• Напряжение питания: 18-32 В постоянного тока
• Степень защиты: IP67
• Рабочая температура: от -25°C до +80°C

Конструктивное исполнение

Корпус преобразователя выполнен из нержавеющей стали, что обеспечивает устойчивость к коррозии и механическим воздействиям в сложных промышленных условиях. Прибор оснащен разъемом M12, что упрощает подключение и обеспечивает надежный контакт. Компактные габаритные размеры устройства позволяют устанавливать его в ограниченном пространстве.

Система защиты включает: защиту от короткого замыкания, защиту от перегрузок по току, защиту от переполюсовки, защиту от перенапряжения.

Интеллектуальные функции и особенности

Универсальность подключения

TR2439 автоматически распознает тип подключенного датчика температуры — двух-, трех- или четырехпроводную схему включения Pt100/Pt1000. Эта особенность значительно упрощает монтаж и снижает вероятность ошибок при подключении. Устройство поддерживает все основные типы термометров сопротивления, включая Pt100, Pt500, Pt1000 с различными классами точности.

Дисплей и индикация

Преобразователь оснащен многофункциональным дисплеем с четырехзначным буквенно-цифровым индикатором и тремя светодиодами различного цвета: зеленый светодиод показывает состояние выхода, желтый светодиод отображает статус измерений, красно-зеленый дисплей показывает текущие значения измерений.

Головка прибора может поворачиваться на 360°, обеспечивая оптимальный обзор показаний с любого ракурса. Дисплей отображает не только текущее значение температуры, но и статусные сообщения, ошибки подключения и диагностическую информацию.

Программирование и настройка

Настройка параметров преобразователя может осуществляться двумя способами: через встроенный интерфейс IO-Link с возможностью удаленного управления и мониторинга, а также с помощью трехкнопочной панели управления на корпусе устройства.

Через IO-Link реализуются расширенные функции: свободное масштабирование диапазона измерений, настройка пороговых значений, диагностика и мониторинг состояния системы, интеграция в промышленные сети и системы управления, хранение и передача параметров устройства, мониторинг времени наработки и статистики работы.

Практическое применение и преимущества

Отраслевое применение

TR2439 находит применение в различных отраслях промышленности:

Химическая и нефтехимическая промышленность: контроль температур процессов в реакторах, теплообменниках, системах трубопроводов. Устройство устойчиво к агрессивным средам и вибрациям.

Пищевая промышленность: поддержание температурных режимов пастеризации, стерилизации, охлаждения и хранения продуктов. Корпус из нержавеющей стали соответствует требованиям гигиенических стандартов.

Машиностроение: температурный контроль в системах охлаждения, пресс-формах, гидравлических системах и станках с ЧПУ.

Энергетика: мониторинг температур в системах теплообеспечения, трансформаторах, турбинах и генераторах.

Фармацевтическая промышленность: контроль температурных параметров в технологических процессах производства лекарственных средств.

Преимущества для инженеров и специалистов

Сокращение времени настройки: автоматическое распознавание типа датчика уменьшает время пусконаладки и снижает вероятность ошибок.

Гибкость конфигурации: возможность переключения между типами выходных сигналов позволяет адаптировать прибор к различным системам управления.

Диагностические возможности: встроенная диагностика и интерфейс IO-Link обеспечивают мониторинг состояния как самого преобразователя, так и подключенного датчика.

Надежность в экстремальных условиях: работоспособность при температурах от -25°C до +80°C и степень защиты IP67 позволяют использовать преобразователь в неблагоприятных производственных средах.

Совместимость: стандартные выходные сигналы и интерфейс IO-Link обеспечивают легкую интеграцию в существующие системы автоматизации.

Рекомендации по монтажу и эксплуатации

Особенности установки

При монтаже TR2439 следует учитывать: монтаж осуществляется в систему с резьбой G 1/2, для оптимальной работы важно обеспечить соответствие диапазона измерения преобразователя и параметров подключенного датчика, при использовании в условиях сильных электромагнитных помех рекомендуется использовать экранированные кабели, необходимо обеспечить надлежащее заземление устройства, следует избегать механических напряжений на подключенных кабелях.

Советы по настройке

Калибровка: несмотря на высокую точность прибора, периодическая поверка рекомендуется для критичных применений. Процедура калибровки может выполняться с помощью стандартного оборудования.

Настройка порогов: использование IO-Link интерфейса позволяет точно настраивать пороги срабатывания дискретного выхода, включая гистерезис и время задержки.

Диагностика: регулярный мониторинг статусных сообщений через IO-Link помогает выявлять потенциальные проблемы на ранней стадии, такие как обрыв или короткое замыкание датчика.

Конфигурация: рекомендуется сохранять резервные копии параметров настройки для быстрого восстановления работы после замены устройства.

Сравнение с аналогами

При сравнении с преобразователями других производителей, такими как Siemens Sitrans TH100, Pepperl+Fuchs KFD2, и Endress+Hauser iTEMP TMT162, можно выделить следующие особенности каждого решения:

Siemens Sitrans TH100 предлагает аналогичные функции автоматического распознавания датчиков и поддержку различных типов подключения, однако имеет более ограниченные возможности цифровой коммуникации.

Pepperl+Fuchs KFD2 отличается модульной конструкцией, позволяющей гибко настраивать конфигурацию под конкретные задачи, но требует более сложного монтажа и настройки.

Endress+Hauser iTEMP TMT162 предоставляет расширенные диагностические функции и встроенные возможности самодиагностики, однако имеет более высокую стоимость.

TR2439 предлагает оптимальное сочетание функциональности, включая цифровой интерфейс IO-Link, универсальность подключения с автораспознаванием типа датчика, широкий диапазон измеряемых температур и возможность одновременной передачи аналогового и дискретного сигналов.

Заключение

IFM TR2439 представляет собой современное решение для преобразования сигналов датчиков температуры, сочетающее точность измерений, надежность исполнения и гибкость настройки. Его универсальность, расширенные диагностические возможности и прочный корпус делают его оптимальным выбором для различных промышленных применений, где требуются точные и надежные температурные измерения.

Специалисты оценят возможность автоматического распознавания типа датчика, одновременную работу нескольких выходов и простоту интеграции в существующие системы управления благодаря интерфейсу IO-Link. Эти особенности, в сочетании с прочной конструкцией и широким температурным диапазоном, делают TR2439 одним из ведущих решений в своем классе оборудования.

Для инженеров, стремящихся оптимизировать системы температурного контроля, IFM TR2439 предлагает техническое совершенство и практическую ценность, обеспечивая точные измерения в сочетании с надежностью и долговечностью в сложных промышленных условиях. Устройство соответствует современным требованиям промышленности и может быть легко интегрировано в системы Industry 4.0.
