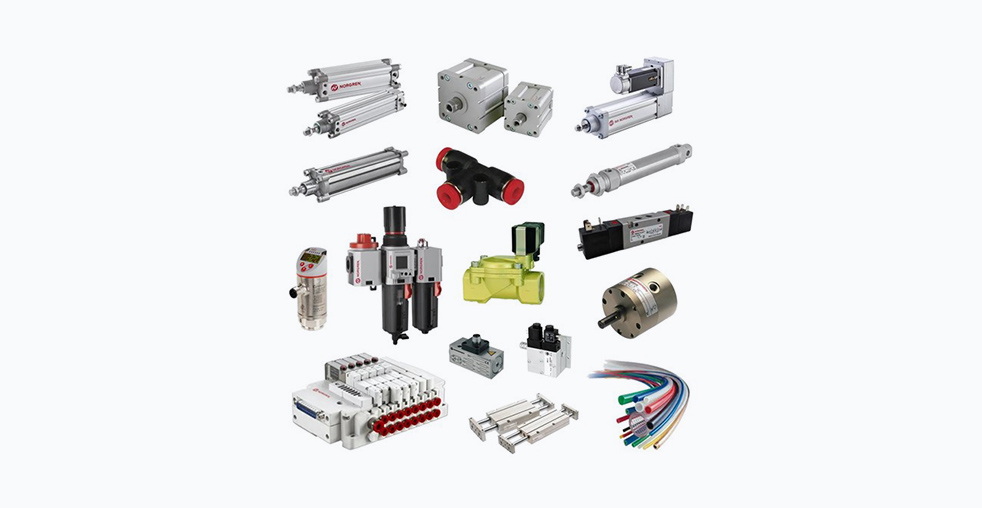

Продукция Norgren: комплексные решения для промышленной пневмоавтоматики

Компания Norgren является известным международным производителем компонентов и систем для промышленной автоматизации, специализирующимся на пневматике, подготовке воздуха и электромеханических приводах. Продукция бренда охватывает весь цикл работы с пневматическими и электромеханическими системами: от подготовки и распределения сжатого воздуха до точного выполнения движений и интеграции в контуры управления. Решения Norgren находят применение в самых разных отраслях промышленности, включая машиностроение, автомобилестроение, упаковочное и пищевое производство, фармацевтику и робототехнику. Принцип действия пневматических систем основан на преобразовании энергии сжатого воздуха в механическое движение, в то время как электрические приводы используют сервомоторы для точного позиционирования.

Ключевые продуктовые линейки Norgren

Ассортимент компании структурирован по функциональному назначению, что позволяет инженерам и проектировщикам подбирать совместимые компоненты для построения законченных систем.

Пневматические клапаны и системы распределения

Клапаны являются основными устройствами управления потоком сжатого воздуха в пневмосистемах. Norgren производит широкий спектр электромагнитных клапанов, включая моноблочные модели и клапаны для установки на распределительные плиты. Последние соответствуют международным стандартам, таким как ISO 15407-1, что обеспечивает их совместимость и взаимозаменяемость в модульных сборках. Серии V04, V45 и VCB22 предназначены для создания компактных клапанных островов. Такая конструкция сокращает количество трубопроводов, упрощает монтаж и обслуживание, а также облегчает диагностику неисправностей. Клапаны используют золотниковую конструкцию с пилотным управлением, обеспечивающую надежное переключение при минимальном управляющем сигнале и рассчитанную на многомиллионные циклы срабатывания.

Эволюцией этой концепции стали готовые модульные системы, такие как серии VM15 или VS26. Эти пневмоострова объединяют в одном корпусе блок подготовки воздуха (фильтр-регулятор-смазчик), электромагнитные клапаны, а иногда и интерфейсы для датчиков, представляя собой готовые узлы управления для непосредственного подключения к промышленным контроллерам.

Пневматические и электрические цилиндры

Исполнительные механизмы Norgren представлены как пневматическими, так и электромеханическими решениями, что позволяет выбирать оптимальную технологию под конкретную задачу.

Пневмоцилиндры серий Compact и Lintra Plus предназначены для выполнения стандартных операций линейного перемещения: выдвижение, втягивание, зажим, толкание. Они изготавливаются из анодированного алюминия, что обеспечивает легкость и коррозионную стойкость. Конструкция уплотнений оптимизирована для снижения трения и сохранения стабильного усилия на протяжении всего срока службы. Для обратной связи о положении штока цилиндры часто комплектуются магнитными поршнями, совместимыми с датчиками позиционирования, например, серии QM/32.

Для задач, требующих повышенной точности, программируемости и повторяемости, применяются электрические цилиндры. Серии D, E, L и комплексные системы ELION интегрируют шариковинтовую передачу, серводвигатель и контроллер в единый защищенный корпус. Это исключает необходимость во внешних редукторах и направляющих, обеспечивая позиционирование с точностью до сотых долей миллиметра. Такие приводы управляются по цифровым интерфейсам (EtherCAT, Profinet, DeviceNet) и позволяют программно задавать положение, скорость и усилие.

Системы подготовки и кондиционирования сжатого воздуха

Качество сжатого воздуха напрямую влияет на надежность и срок службы всех пневматических компонентов. Norgren предлагает комплексные решения для его очистки, регулировки давления и смазки.

• Фильтры-регуляторы (серии Excelon Plus, Olympian Plus): выполняют многоступенчатую очистку воздуха от твердых частиц, конденсата и аэрозольных масел. Регуляторы давления с пилотным управлением поддерживают стабильное выходное давление даже при скачках расхода.
• Лубрикаторы (маслораспылители): дозированно подают смазочный материал в воздушный поток для снижения износа движущихся частей клапанов и цилиндров.
• Специальные исполнения: для пищевой, фармацевтической и химической промышленности доступны компоненты из нержавеющей стали, соответствующие повышенным требованиям к гигиене и коррозионной стойкости.

Инвестиции в качественную подготовку воздуха значительно снижают общие эксплуатационные расходы за счет увеличения межсервисных интервалов и предотвращения преждевременных отказов оборудования.

Соединительные компоненты и интерфейсы

Для построения целостной системы необходимы надежные соединительные элементы. Norgren поставляет полный спектр такой продукции:

• Трубки и фитинги: системы быстрого монтажа Pneufit и гибкие трубки Pneuflex (например, серия PU3 с полиуретановой оболочкой), обладающие стойкостью к истиранию, маслам и озону.
• Промышленные разъемы: электрические соединители стандарта M12, широко используемые для подключения датчиков и приводов в промышленных сетях.
• Цифровые интерфейсы: полевые модули ввода-вывода с поддержкой протокола IO-Link (серия NC). Эти устройства позволяют интегрировать простые датчики и клапаны в цифровую сеть предприятия, обеспечивая удаленную диагностику, мониторинг параметров и упрощая процедуру замены устройств.

Технические характеристики компонентов Norgren

Для наглядного представления разнообразия продукции Norgren ниже приведены сравнительные таблицы ключевых параметров.

Практические аспекты применения решений Norgren

Продуктовая экосистема Norgren предоставляет проектировщику широкий выбор совместимых компонентов. Критериями выбора между пневматикой и электроприводом обычно являются требования к точности, скорости, силе, чистоте окружающей среды и экономические соображения.

Пневматические системы на основе цилиндров серии Compact и клапанов V-серии оптимальны для задач, где важны высокая скорость перемещения, простота конструкции, стойкость к перегрузкам и работа в условиях запыленности или наличия агрессивных веществ. Они остаются базовым решением для большинства операций захвата, выталкивания и прессования.

Электрические приводы серии ELION целесообразно применять, когда необходимы точное позиционирование, программируемость траектории движения, синхронизация нескольких осей или высокая энергоэффективность. Они характерны для современных станков, роботизированных комплексов и измерительного оборудования.

Модульные пневмоострова и компоненты с IO-Link представляют собой современный подход к построению пневмосистем. Они сокращают сроки запуска оборудования, упрощают диагностику и позволяют собирать данные о работе каждого узла, что важно для внедрения концепций Индустрии 4.0 и предиктивного обслуживания.

Таким образом, основное преимущество решений Norgren заключается в возможности комплексного подхода. Правильная комбинация проверенных пневматических компонентов, высокоточных электрических приводов и интеллектуальных интерфейсов управления позволяет создавать надежные, эффективные и адаптируемые системы автоматизации для широкого спектра промышленных задач.
