Базовый модуль безопасности Pilz PNOZ m B0: технические характеристики и применение

Роль программируемых логических контроллеров безопасности в промышленной автоматизации
В современных промышленных системах безопасность персонала и оборудования является критически важным аспектом. Программируемые логические контроллеры безопасности представляют собой специализированные устройства, предназначенные для реализации функций защиты в соответствии с международными стандартами. Базовый модуль Pilz PNOZ m B0 является ключевым компонентом конфигурируемой системы безопасности PNOZmulti 2, предлагая инженерам гибкость при проектировании защитных систем.
Технические характеристики базового модуля

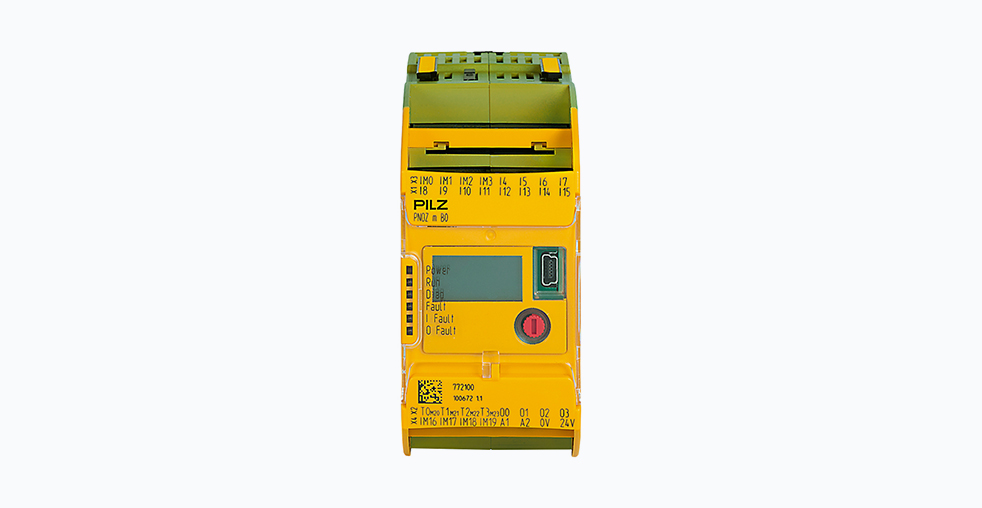

Модель PNOZ m B0 функционирует как центральный элемент системы безопасности, к которому подключаются дополнительные модули расширения. Контроллер предназначен для монтажа на стандартную DIN-рейку и имеет компактные размеры, что позволяет оптимизировать пространство в распределительных шкафах.
Основные параметры устройства включают:
- Рабочее напряжение: 24 В постоянного тока с допустимым отклонением от 19.2 В до 30 В
- Количество безопасных входов: 20 цифровых входов для подключения датчиков безопасности
- Количество безопасных выходов: 4 полупроводниковых выхода с коммутационной способностью 24 В постоянного тока
- Универсальные порты: 8 конфигурируемых входов/выходов
- Диагностические выходы: 4 тестовых импульсных выхода для проверки подключенных устройств
- Интерфейс программирования: USB-порт для конфигурации с помощью специализированного программного обеспечения
- Температурный диапазон эксплуатации: от 0°C до +60°C
- Поддерживаемые стандарты безопасности: SIL CL 3 согласно IEC 62061, Performance Level e согласно ISO 13849-1
Функциональные возможности и преимущества
Главным преимуществом системы на базе PNOZ m B0 является ее модульная архитектура. Инженеры могут создавать комплексные системы безопасности, добавляя специализированные модули для различных задач: релейные выходы, аналоговые входы, модули мониторинга скорости или коммуникационные интерфейсы.
Программное обеспечение PNOZmulti Configurator обеспечивает интуитивно понятный процесс проектирования логики безопасности. Графический интерфейс позволяет визуально составлять схемы соединений, устанавливать параметры срабатывания и настраивать диагностические функции. Встроенная система диагностики предоставляет подробную информацию о состоянии системы, включая световую индикацию и текстовые сообщения об ошибках.
Сравнительный анализ с решениями других производителей
При выборе контроллера безопасности важно рассматривать альтернативные решения от различных производителей. Компания Siemens предлагает систему безопасности SIMATIC S7-1200/1500 с интегрированными функциями безопасности. Allen-Bradley производит контроллеры GuardPLC с поддержкой протокола CIP Safety. Omron предоставляет решения серии NX с безопасными входами и выходами.
Каждая из этих систем имеет уникальные особенности. Решения Siemens оптимальны для интеграции с оборудованием, использующим протоколы PROFINET. Контроллеры Allen-Bradley лучше совместимы с сетями EtherNet/IP. Системы Omron отличаются высокой скоростью обработки данных в реальном времени. Pilz PNOZmulti 2 предлагает универсальность и простоту конфигурации, что делает ее подходящей для широкого спектра применений.
Практическое применение в промышленных системах
Контроллеры безопасности находят применение в различных отраслях промышленности. На производственных линиях они обеспечивают защиту персонала при работе с автоматическим оборудованием. В роботизированных комплексах контроллеры управляют системами ограждений и световых завес.
Типичные функции включают:
- Мониторинг аварийных остановов с гарантированным разрывом цепи
- Контроль положения защитных ограждений с помощью позиционных выключателей
- Управление оптическими системами защиты (световые завесы, лазерные сканеры)
- Реализация алгоритмов двурукого управления для безопасного пуска оборудования
- Мониторинг скорости вращающихся механизмов и предотвращение опасных ситуаций
Технические параметры различных типов модулей системы PNOZmulti 2
В таблице представлены характеристики основных модулей системы, которые могут быть подключены к базовому блоку PNOZ m B0.
Тип модуля | Назначение | Количество входов/выходов | Дополнительные функции |
---|---|---|---|
PNOZ m ES (772200) | Релейные выходы | 4 безопасных выхода | Механические реле с контактами 6 А |
PNOZ m EF (772300) | Безопасные полупроводниковые выходы | 8 выходов | Быстродействующие выходы для частых переключений |
PNOZ m M0 (772400) | Мониторинг скорости | 2 входа, 2 выхода | Контроль скорости вращения до 5000 об/мин |
PNOZ m C0 (772500) | Сетевой интерфейс | — | Поддержка PROFINET, EtherCAT, Ethernet/IP |
Перспективы развития технологий промышленной безопасности
Современные тенденции в области промышленной безопасности включают интеграцию систем защиты с общей архитектурой управления предприятием. Развитие стандартов связи позволяет осуществлять обмен данными между контроллерами безопасности и системами верхнего уровня. Важным направлением является внедрение прогностической аналитики, которая позволяет предсказывать потенциальные отказы оборудования на основе анализа рабочих параметров.
Системы на базе программируемых контроллеров безопасности продолжают развиваться в направлении увеличения гибкости конфигурации, улучшения диагностических возможностей и упрощения процесса сертификации. Современные решения должны соответствовать не только текущим стандартам, но и учитывать перспективные требования к функциональной безопасности.
