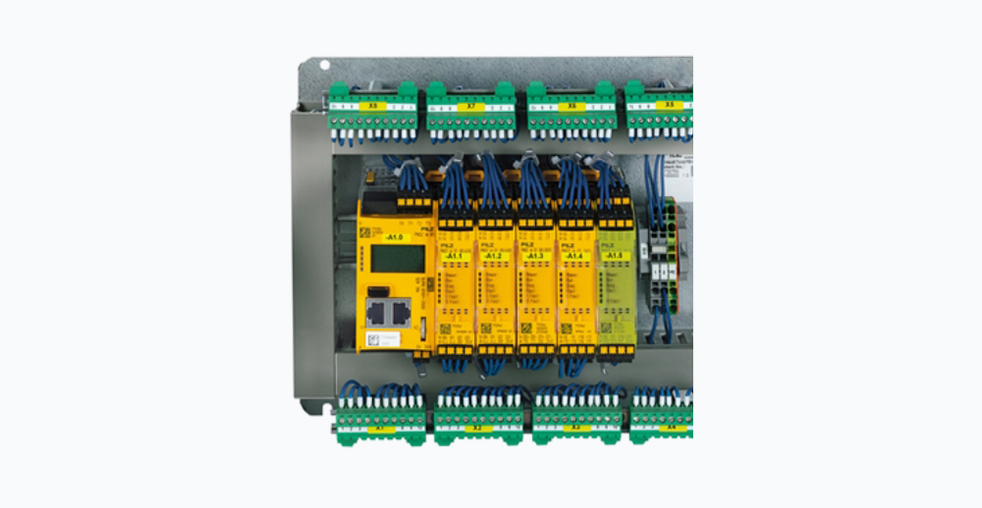

Программируемый логический контроллер безопасности Pilz PSS 3056 KO 32E/24A

Программируемые логические контроллеры безопасности (ПЛК безопасности) являются критически важным компонентом современных промышленных систем автоматизации. Они предназначены для выполнения функций, связанных с безопасностью, таких как аварийная остановка, контроль доступа в опасные зоны и управление защитными устройствами. Система Pilz PSS 3056 KO 32E/24A представляет собой одно из решений в этом сегменте, разработанное для обеспечения отказоустойчивого управления.
Данная модель представляет собой компактный программируемый контроллер безопасности, который интегрирует в одном корпусе модуль центрального процессора, блок питания и набор дискретных входов и выходов. Конфигурация системы осуществляется с помощью специализированного программного обеспечения, что позволяет адаптировать её логику работы под конкретные задачи технологического процесса.
Технические параметры системы
Pilz PSS 3056 KO 32E/24A характеризуется рядом технических параметров, которые определяют её применение.
- Цифровые входы: Контроллер оснащён 32 дискретными входами для подключения таких устройств, как аварийные кнопки, датчики положения защитных ограждений, световые завесы и другие элементы безопасности.
- Цифровые выходы: Система имеет 24 дискретных выхода, предназначенных для управления исполнительными механизмами, например, для отключения силовых цепей через контакторы или подачи сигналов на другие системы управления.
- Напряжение питания: Для работы требуется источник постоянного тока напряжением 24 В, что является стандартом для промышленного оборудования.
- Коммутационная способность: Выходные релейные или полупроводниковые ключи позволяют коммутировать нагрузки с током до 2 А.
Конструкция устройства рассчитана на монтаж на стандартную DIN-рейку внутри электрошкафа, что обеспечивает защиту от пыли, влаги и механических воздействий, характерных для производственной среды.
Принципы обеспечения безопасности
Ключевым принципом работы ПЛК безопасности является отказоустойчивость. Это означает, что при обнаружении любой неисправности, будь то внутренний сбой процессора, обрыв цепи или короткое замыкание, система переводит все подключенные исполнительные устройства в безопасное состояние. Достигается это за счёт архитектуры с избыточностью и постоянной самодиагностики. Контроллер непрерывно тестирует свои внутренние цепи и входные/выходные каналы, обеспечивая высокий уровень диагностического покрытия.
Ещё одним важным аспектом является электромагнитная совместимость. Оборудование Pilz разрабатывается с учётом жёстких требований по помехоустойчивости, что позволяет ему корректно функционировать в условиях сильных электромагнитных полей, создаваемых мощным промышленным оборудованием.
Сравнение с решениями других производителей
На рынке ПЛК безопасности представлена продукция нескольких ведущих производителей. Каждое решение имеет свои особенности.
- Siemens (линейка SIMATIC ET 200pro F-модулей): Решения Siemens часто интегрируются в общезаводские системы управления на базе TIA Portal. Они предлагают высокую степень интеграции с небезопасными ПЛК и развитые сетевые возможности через Profinet.
- Rockwell Automation (GuardLogix): Контроллеры GuardLogix сочетают функции стандартного и безопасного управления в одном шасси, что может упростить архитектуру системы и сократить занимаемое место в шкафу.
- Omron (линейка NX-SL): Предлагают компактные размеры и широкий выбор функциональных модулей для различных задач безопасности, включая безопасное движение.
Pilz PSS 3056 KO 32E/24A, будучи более специализированным решением, фокусируется на задачах чистого управления безопасностью. Её преимуществом является высокая готовность к работе и простота конфигурирования для типовых функций безопасности.
Области применения
Данная система управления безопасностью может быть использована в различных отраслях промышленности.
- Обработка металлов: Управление функциями безопасности на гибочных прессах, лазерных установках и штамповочных автоматах.
- Робототехника: Организация совместных рабочих пространств, где требуется безопасное взаимодействие человека и робота, обеспечение остановки робота при входе оператора в рабочую зону.
- Автоматизированные сборочные линии: Координация аварийных остановок и контроль защитных ограждений на протяжённых конвейерных системах.
Модернизация устаревших систем
Многие промышленные предприятия сталкиваются с необходимостью замены морально и физически устаревших систем релейной безопасности или контроллеров предыдущих поколений. Для таких задач производитель предлагает решения на базе современной платформы PNOZmulti 2. Комплекты для модернизации позволяют заменить устаревшую логику на программируемую, сохранив при этом часть периферийного оборудования и проводки, что снижает затраты и время на реконфигурацию.
Рекомендации по монтажу и эксплуатации
Долговечная и безотказная работа системы зависит от соблюдения правил монтажа и эксплуатации.
- Электропитание: Рекомендуется использовать источник питания с достаточным запасом по мощности и низким уровнем пульсаций.
- Заземление: Необходимо строго следовать инструкциям по защитному и функциональному заземлению для обеспечения электромагнитной совместимости.
- Монтаж сигнальных цепей: Для подключения датчиков и исполнительных устройств следует использовать экранированные кабели. Экран должен быть заземлён только с одной стороны.
- Защита выходов: При коммутации индуктивных нагрузок (катушки реле, соленоиды) необходимо использовать устройства подавления перенапряжений, такие как варисторы или демпфирующие диоды.
Сравнительная таблица характеристик контроллеров безопасности
Параметр | Pilz PSS 3056 KO 32E/24A | Siemens SIMATIC ET 200SP F-CPU | Rockwell Automation GuardLogix 5580 |
---|---|---|---|
Тип архитектуры | Автономный компактный ПЛК безопасности | Распределённая периферия (удалённый I/O) | Интегрированный ПЛК (стандартная + безопасная логика) |
Количество безопасных I/O | 32 входа / 24 выхода | Модульное расширение до нескольких сотен каналов | Зависит от конфигурации стойки, масштабируемо |
Сетевые интерфейсы | Зависит от конфигурации, возможны варианты | Profinet, Profisafe | EtherNet/IP, CIP Safety |
Среда программирования | Специализированное ПО | TIA Portal с пакетом F-функций | Studio 5000 Logix Designer |
Основное применение | Локальные станции безопасности | Крупные распределённые системы безопасности | Комплексные системы управления и безопасности |
Заключение
Pilz PSS 3056 KO 32E/24A является проверенным решением для построения систем безопасности на промышленных объектах. Её выбор оправдан в случаях, когда требуется обеспечить отказоустойчивое управление для отдельной машины или технологической ячейки. При выборе подобного оборудования критически важно учитывать не только технические характеристики, но и требования конкретного применения, нормы применимых стандартов и возможность интеграции в существующую или проектируемую систему управления предприятием. Правильный подбор, монтаж и регулярное техническое обслуживание являются залогом длительной и надёжной эксплуатации.
