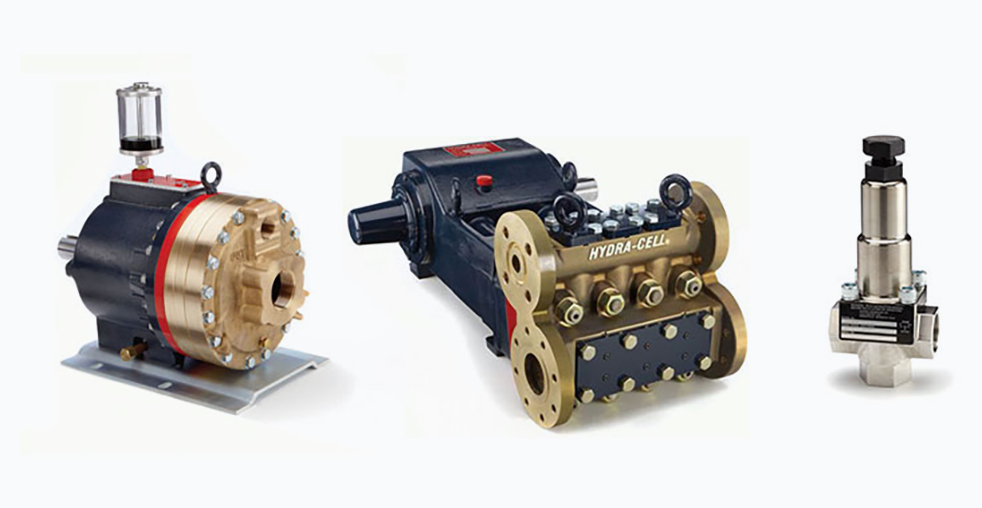

Промышленные насосные системы Hydra-Cell: конструкция, серии и применение

Промышленные насосные системы Hydra-Cell: конструкция, серии и применение

Производство и обработка жидкостей в промышленных условиях нередко связаны с работой в экстремальных условиях. Для перекачки абразивных суспензий, химически агрессивных реагентов, высоковязких сред или обеспечения точного дозирования требуются насосы, принципиально отличающиеся от стандартных решений. Продукция под торговой маркой Hydra-Cell от американской компании Wanner Engineering уже более пяти десятилетий предлагает именно такие технологичные решения, основанные на запатентованной конструкции гидравлически управляемых мембранных насосов. Эти системы зарекомендовали себя в отраслях, где надежность и безотказность являются критическими требованиями: от нефтегазовой промышленности и горнодобывающей деятельности до тонкой химии, фармацевтики и водоочистки.

Принцип действия и ключевые конструктивные преимущества

В основе насосов Hydra-Cell лежит уникальная конструкция с гидравлическим приводом диафрагмы. В отличие от механических мембранных насосов, где диафрагма жестко соединена с кривошипно-шатунным механизмом и подвергается значительным деформирующим нагрузкам, в системе Hydra-Cell мембрана свободно перемещается под воздействием гидравлической жидкости.

Гидравлическая балансировка: Жидкость под давлением подается в полость за мембраной, обеспечивая ее плавное и равномерное движение. Эта система полностью исключает концентрацию механических напряжений, что является типичной причиной усталостного разрушения мембран в насосах классической конструкции.

Работа всухую и долговечность: Поскольку между приводом и мембраной нет жесткой механической связи, насос может безопасно работать всухую без риска перегрева или заклинивания. Гидравлическая жидкость постоянно смазывает и охлаждает внутренние детали. Это свойство напрямую влияет на наработку на отказ, которая для многих моделей в стандартных условиях эксплуатации превышает 25 000 часов.

Минимальная пульсация: В конструкции используются четыре или шесть мембранных камер, работающих в противофазе. Это приводит к взаимному перекрытию тактов всасывания и нагнетания, обеспечивая практически пульсационный поток. Данная характеристика имеет решающее значение для процессов точного смешивания, дозирования и в системах, чувствительных к гидравлическим ударам.

Детальный анализ линеек продукции Hydra-Cell

Продуктовая линейка Hydra-Cell структурирована в несколько серий, каждая из которых оптимизирована для определенного круга задач. Выбор конкретной модели зависит от совокупности факторов: типа перекачиваемой среды, требуемых давления и производительности, необходимости точного дозирования.

Серия H: для высокоабразивных и химически агрессивных сред

Эта линейка создана для самых сложных условий, где одновременно могут присутствовать абразивные частицы и химическая агрессивность среды. Конструктивной особенностью является модульная жидкостная часть, материалы которой можно полностью подбирать под конкретную задачу.

• Материалы исполнения: Для производства жидкостной части используются специальные инженерные полимеры: армированный тефлон (PTFE), поливинилиденфторид (PVDF), а также сверхэластичные полиуретаны. Клапаны и седла часто изготавливаются из карбида вольфрама, что в десятки раз повышает износостойкость при работе с суспензиями.
• Области применения: Горнодобывающая промышленность (перекачка шламов и пульп), химическое производство (кислоты, щелочи, растворители), керамическая и лакокрасочная отрасли.
• Производительность и давление: Модели серии H развивают давление до 210 бар при производительности, которая у наиболее мощных агрегатов может превышать 400 литров в минуту.

Серия B: универсальные насосы высокого давления

Флагманская серия, предлагающая оптимальный баланс производительности, давления, надежности и стоимости. Это наиболее распространенное решение для широкого спектра промышленных задач.

• Универсальность: Насосы серии B применяются для гидравлических испытаний трубопроводов и сосудов, перекачки топлива, масел, технологических жидкостей, а также в системах мойки высокого давления.
• Конструктивная гибкость: Жидкостная часть доступна в исполнении из нержавеющей стали, сплава Hastelloy C или с покрытием из PTFE, что позволяет работать с умеренно агрессивными средами.
• Надежность: Эта серия демонстрирует одни из лучших показателей наработки на отказ в линейке.

Серия G: высокопроизводительные насосы с сальниковым уплотнением

Данная линейка ориентирована на задачи, где критически важна высокая производительность при умеренном или высоком давлении. Отличительная черта — наличие в гидравлической части сальникового уплотнения.

• Высокий расход: Конструкция с сальниковым уплотнением позволяет достигать максимальной в ассортименте Hydra-Cell производительности — свыше 240 л/мин.
• Автоматическая регулировка: Насосы оснащены встроенным механизмом автоматической компенсации износа сальникового уплотнения. Это исключает утечки гидравлической жидкости и поддерживает стабильность рабочих параметров без необходимости частых ручных регулировок.
• Области применения: Промывка и очистка промышленного оборудования, циркуляция теплоносителей, перекачка вязких продуктов в пищевой промышленности, перекачка жидкостей в системах водоподготовки.

Серия Metering: прецизионные дозировочные насосы

Отдельное семейство продукции, спроектированное для ввода точных, часто очень малых, доз химических реагентов в основной поток.

• Высокая точность: Комбинация насосной головки Hydra-Cell с высокоточной приводной техникой (шаговые или серводвигатели) позволяет достигать точности дозирования с отклонением менее ±1%.
• Полное разделение сред: Конструкция гарантирует абсолютную изоляцию гидравлической жидкости от дозируемого реагента, что исключает риск загрязнения продукта.
• Сферы использования: Водоподготовка и очистка сточных вод (добавление коагулянтов, флокулянтов, коррекция pH), пищевая и фармацевтическая промышленность, лабораторные установки.

Для наглядного сравнения ключевых параметров различных серий представлена следующая таблица:

Примечание: Ресурс серии H существенно зависит от абразивности и химической совместимости перекачиваемой среды.

Эксплуатационные характеристики и затраты на жизненный цикл

Выбор промышленного насоса редко ограничивается только техническими характеристиками. Для инженеров и технических директоров ключевое значение приобретают совокупная стоимость владения, затраты на обслуживание и интеграцию в технологическую линию.

Надежность и межсервисные интервалы: Насосы Hydra-Cell характеризуются длительными интервалами между плановыми техническими обслуживаниями, что снижает эксплуатационные расходы и простои. Для серии B этот интервал может достигать 36 месяцев, для серии H при работе с высокоабразивными средами он сокращается, но компенсируется высокой ремонтопригодностью.

Ремонтопригодность и время восстановления: Модульная конструкция жидкостной головки позволяет проводить ее быструю замену или ремонт непосредственно на объекте, без сложных операций с приводом. Например, замена жидкостной головки на универсальной серии B занимает 2-3 часа, что минимизирует время простоя критического оборудования.

Совокупная стоимость владения: Первоначальные капитальные затраты на насосы с гидравлическим приводом мембраны, как правило, выше, чем на более простые механические аналоги. Однако эта разница часто окупается в среднесрочной перспективе за счет исключительной долговечности, низких затрат на ремонт и энергию, а также способности работать в режимах, недоступных для других типов насосов.

Гибкость и адаптивность: Возможность подбора материалов жидкостной части под конкретную среду делает эти насосы чрезвычайно гибким инструментом. При изменении технологического процесса насос часто можно адаптировать к новым условиям, заменив только жидкостную головку, а не весь агрегат.

Заключение

Насосные системы Hydra-Cell представляют собой инженерно совершенные решения для задач, выходящих за рамки возможностей стандартного оборудования. Их запатентованная технология гидравлического управления мембраной решает фундаментальные проблемы сухого хода, абразивного износа и химической стойкости, характерные для поршневых, центробежных и механических мембранных насосов.

При выборе необходимо проводить тщательный технико-экономический анализ. Для перекачки чистых, неагрессивных жидкостей при стандартных параметрах могут существовать более экономичные на этапе закупки альтернативы. Однако когда процесс связан с экстремальными условиями — будь то перекачка суспензий с твердыми частицами, работа с химически активными реагентами, необходимость длительной работы под максимальным давлением или точного дозирования — решения от Hydra-Cell становятся технологически обоснованным и часто безальтернативным выбором. Их надежность, подтвержденная длительной эксплуатацией в ключевых отраслях промышленности, обеспечивает не только перекачку жидкости, но и страхует непрерывность всего технологического процесса.
