Введение: Значение разъемов в промышленной автоматизации
В высокоточном мире промышленной автоматизации каждый компонент играет критически важную роль в обеспечении бесперебойности технологических процессов. Разъемы, будучи элементарными на первый взгляд компонентами, являются сложными инженерными решениями, от которых зависит надежность передачи данных, сигналов и энергии в экстремальных промышленных условиях. Их проектирование — это комплексная задача, учитывающая не только электрические параметры, но и механическую прочность, устойчивость к внешним воздействиям и простоту технического обслуживания. Эти аспекты имеют первостепенное значение для инженеров-практиков, отвечающих за работоспособность оборудования.
Конструктивные особенности и материалы: Инженерный подход к надежности

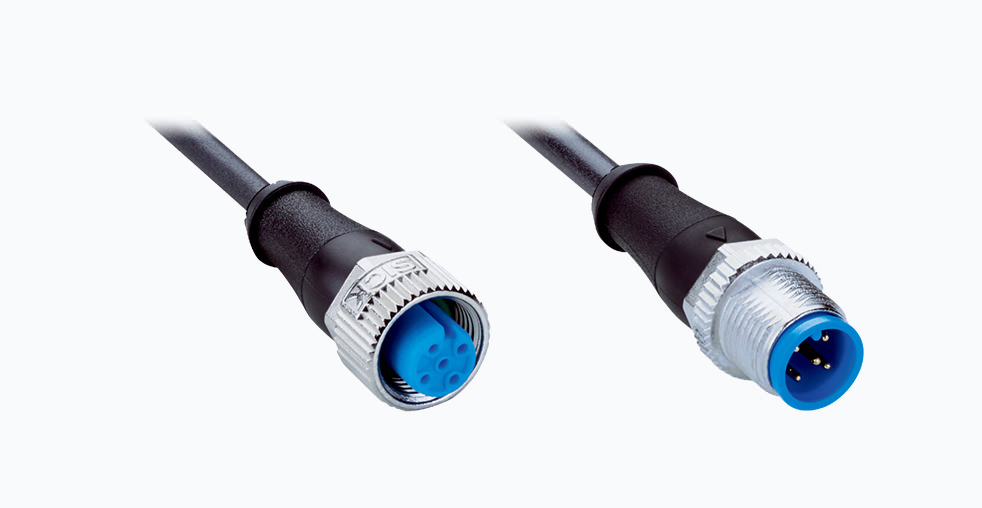

Конструкция разъемов SICK является результатом глубокого анализа требований и вызовов, характерных для современных производственных сред. Инженеры компании уделяют первостепенное внимание выбору материалов и проектированию каждого элемента.
- Корпуса и изоляция: Для производства корпусов применяются высококачественные инженерные пластики, обладающие повышенной стойкостью к ударным нагрузкам, химически агрессивным веществам и длительному воздействию ультрафиолетового излучения. Это гарантирует продолжительный срок службы даже в условиях интенсивной эксплуатации. В ситуациях, требующих максимальной механической прочности и эффективного экранирования от электромагнитных помех, используются корпуса из латуни или нержавеющей стали.
- Контактные группы: Основой для контактов служат сплавы на основе меди, которые покрываются слоем золота или серебра. Несмотря на более высокую стоимость, золотое покрытие обеспечивает исключительно низкое и стабильное переходное сопротивление, высочайшую коррозионную стойкость и значительно увеличивает ресурс на количество циклов «соединение-разъединение». Это делает его предпочтительным выбором для критичных сигнальных и слаботочных применений.
- Системы защиты: Значительное количество моделей разъемов SICK обладает степенью защиты до IP65 и IP67. Данный стандарт подразумевает полную защиту от проникновения пыли и защиту от струй воды или временного погружения на глубину до 1 метра. Достижение таких показателей возможно благодаря применению прецизионных уплотнительных колец, лабиринтных уплотнений и специальных герметизирующих составов.
Глубокая детализация: Типы и особенности разъемов SICK
Сигнальные и сетевые разъемы
Для организации передачи данных в рамках промышленных сетей SICK предлагает широкий спектр решений, поддерживающих современные протоколы, включая IO-Link, Ethernet/IP, PROFINET и EtherCAT. Ключевой особенностью таких разъемов является встроенное экранирование, необходимое для эффективного подавления электромеханических помех. Это является обязательным требованием для обеспечения непрерывной и стабильной работы сетевой инфраструктуры на производстве. Конструкция контактных групп тщательно просчитывается для минимизации потерь и отражений сигнала, что особенно критично для высокоскоростных протоколов передачи данных.
Силовые разъемы
Силовые разъемы рассчитаны на передачу значительных токов и напряжений. Их основное отличие — применение материалов с высокой электропроводностью и термостойкостью, что предотвращает перегрев и деградацию точки соединения под нагрузкой. Конструктивные решения часто включают в себя дополнительные механические фиксаторы, такие как байонетные замки или резьбовые соединения, которые исключают вероятность случайного разъединения, что может привести к аварийной ситуации.
Гибридные и комбинированные решения
Одним из наиболее инновационных направлений является разработка гибридных разъемов. Эти решения интегрируют в едином корпусе силовые, сигнальные, а в некоторых случаях и оптоволоконные линии. Такой подход позволяет существенно упростить процесс монтажа, снизить общие габариты системы и сократить ее стоимость. Кроме того, повышается общая надежность за счет радикального сокращения количества отдельных точек соединения, которые являются потенциальными источниками отказов.
Практика применения: Где и как используют разъемы SICK
- Робототехника и гибкие производственные ячейки: В роботизированных манипуляторах, находящихся в постоянном движении, разъемы подвергаются многократным циклическим изгибам и вибрациям. Специальные серии разъемов SICK, разработанные для большого количества циклов работы, в сочетании с гибкими кабелями специального типа обеспечивают долговечное и бесперебойное соединение.
- Логистика и автоматизация складов: Оборудование в логистике, такое как сканеры штрихкодов, датчики положения и системы идентификации, часто требует быстрой коммутации для замены или обслуживания. Разъемы с байонетным замком позволяют производить подключение и отключение за считанные секунды без использования инструмента и с минимальным риском ошибки.
- Пищевая и химическая промышленность: В условиях агрессивных сред, частых моечных циклов и воздействия дезинфицирующих средств применяются специализированные разъемы из нержавеющей стали марки AISI 316L или особых пластиков, демонстрирующих устойчивость к коррозии и широкому спектру химических веществ.
- Внешние установки и тяжелые условия эксплуатации: Для оборудования, работающего под открытым небом, критически важна устойчивость к экстремальным перепадам температур, длительному воздействию ультрафиолетового излучения и проникновению влаги. Разъемы SICK с высокой степенью защиты IP, выполненные из соответствующих материалов, полностью решают эти задачи.
Советы по монтажу и эксплуатации: Взгляд из цеха
Качественный монтаж является фундаментальным условием для долгой и безотказной службы любого соединения. Пренебрежение правилами установки сводит на нет все инженерные преимущества продукта.
- Подготовка кабеля: Необходимо использовать специализированный инструмент для зачистки и обжима. Экранирующая оплетка кабеля должна быть правильно обработана и надежно закреплена в экранирующем зажиме разъема для обеспечения непрерывности экрана и защиты от помех.
- Обжим и пайка: Строгое следование рекомендациям производителя по усилию обжима или температурному режиму пайки обязательно. Перегрев во время пайки может необратимо повредить изоляцию и нарушить механическую целостность соединения.
- Порядок подключения: При работе с гибридными разъемами, содержащими силовые и сигнальные линии, настоятельно рекомендуется сначала подключать заземляющий или защитный контакт, а затем уже силовые и сигнальные линии. Это базовое правило электробезопасности.
- Момент затяжки: Для разъемов с резьбовым соединением необходимо использовать динамометрический ключ для соблюдения момента затяжки, указанного в технической документации. Недостаточный момент не обеспечит требуемой герметичности, а чрезмерный может привести к повреждению уплотнительных элементов или срыву резьбы.
- Маркировка: Все кабели и разъемы должны быть промаркированы сразу после подключения. Это простой действие в дальнейшем значительно упрощает процесс технического обслуживания, диагностики и поиска неисправностей.
Диагностика и обслуживание: Как продлить жизнь разъемам
Регулярный профилактический осмотр и обслуживание соединений позволяют выявить потенциальные проблемы на ранней стадии и предотвратить серьезные простои оборудования.
- Визуальный осмотр: Следует проводить регулярный осмотр на предмет признаков окисления контактов, механических повреждений корпуса, оплавления изоляции, а также нарушения целостности уплотнений и герметичности.
- Контроль температуры: Периодическое проведение термографической съемки соединений, находящихся под рабочей нагрузкой, является эффективным методом диагностики. Повышенная температура в точке контакта свидетельствует о его ухудшении, что может привести к перегреву и последующему отказу.
- Чистка оптических разъемов: Для разъемов, используемых в оптоволоконных системах связи, требуется соблюдение особых стандартов чистоты. Для очистки следует использовать только безворсовые салфетки и чистящие жидкости на основе изопропилового спирта. Запрещено продувать оптический порт ртом или сжатым воздухом из стандартного баллончика, так как это может привести к загрязнению поверхности микроскопическими каплями влаги и частицами масла.
Тенденции и будущее разъемов SICK
Современные тенденции указывают на развитие интеллектуальных решений. Набирают популярность разъемы со встроенными функциями диагностики, которые способны в реальном времени передавать данные о своем состоянии: количество выполненных циклов подключения, текущая рабочая температура, факт механических повреждений. Это позволяет перейти от планового или корректирующего обслуживания к обслуживанию по состоянию, прогнозируя потенциальный отказ до его фактического возникновения.
Интеграция в концепцию Индустриального интернета вещей предъявляет к разъемам новые требования. От них требуется не только обеспечивать физическое соединение, но и быть совместимыми с системами сбора, обработки и анализа данных. Это оказывает прямое влияние на стандартизацию интерфейсов и протоколов связи, делая их более открытыми и унифицированными.
Заключение
Выбор разъемов SICK является стратегическим решением, влияющим на общую надежность, безопасность и эффективность промышленной системы. Их совокупная стоимость владения, учитывая исключительный срок службы, минимальный процент отказов и простоту обслуживания, часто оказывается более выгодной по сравнению с менее надежными аналогами. Для инженера это означает не просто выбор компонента для соединения, а инвестицию в бесперебойность всего технологического цикла. Глубоко продуманная конструкция, применение качественных материалов и строгое соответствие жестким международным промышленным стандартам делают разъемы SICK надежным элементом любой автоматизированной системы.
