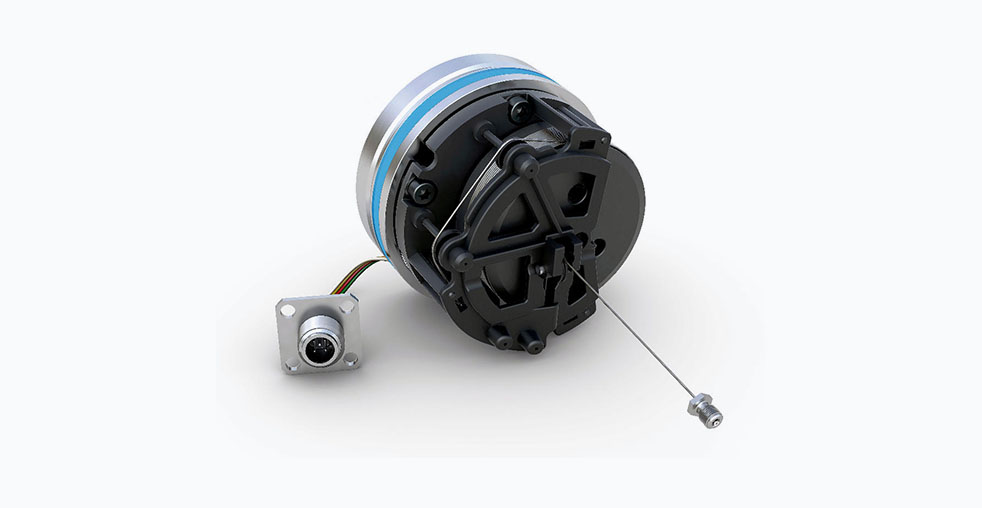

Проводной энкодер SIKO SGH25 для мобильной гидравлики

Проводной энкодер SIKO SGH25 для мобильной гидравлики

Проводной энкодер SIKO SGH25 представляет собой высокоточный измерительный прибор, предназначенный для определения линейного положения и скорости в гидравлических системах. Устройство находит применение в гидравлических и телескопических цилиндрах, а также в поршневых аккумуляторах, где требуется точный контроль перемещения. Конструкция энкодера обеспечивает длительный срок службы и стабильную работу в условиях сильных вибраций, ударов, экстремальных температур и высокого давления, что определяет его использование в мобильной технике, такой как строительные и сельскохозяйственные машины.

Принцип работы и области применения

Энкодер SGH25 функционирует как абсолютная измерительная система. Его работа основана на использовании троса из нержавеющей стали диаметром 0,45 мм, который закрепляется на движущемся элементе. При перемещении элемента трос вытягивается или втягивается, и это механическое движение преобразуется в абсолютное цифровое значение положения. Данные о положении могут передаваться с использованием различных промышленных интерфейсов.

Основная область применения устройства — мобильная гидравлика. Энкодер используется для точного контроля положения стрел экскаваторов, кузовов самосвалов, рабочих органов сельскохозяйственных комбайнов и другой техники. Передача данных в систему управления машиной позволяет автоматизировать рабочие процессы, повысить точность операций и обеспечить безопасность.

Детальные технические характеристики

Для полного понимания возможностей устройства ниже приведены его ключевые параметры.

Конструктивные особенности и эксплуатационные преимущества

Конструкция энкодера SGH25 рассчитана на работу в условиях интенсивных механических нагрузок. Устройство прошло испытания на виброустойчивость по стандартам, применяемым в авиационной промышленности. Оно способно выдерживать ударные нагрузки до 100 g. Гибкость измерительного троса и демпфирующие свойства гидравлической жидкости способствуют гашению паразитных вибраций, обеспечивая надежность измерений.

Важной функцией является встроенная возможность настройки. Пользователь может программно задать необходимую измерительную длину в пределах от 0 до 2,5 метров. Эта особенность позволяет применять один типоразмер датчика для цилиндров с разной длиной хода, что упрощает логистику и снижает номенклатуру складских запасов.

Для применений, где предъявляются повышенные требования к безопасности, доступны версии энкодера с резервированными интерфейсами. Эти версии соответствуют Уровню производительности d (PLd) согласно стандарту EN 13849. Инженер может выбрать конфигурацию с резервированными аналоговыми выходами, с двумя интерфейсами CANopen, с двумя интерфейсами SAE J1939 или с поддержкой протокола CANopen Safety.

Конструкция на основе троса устраняет необходимость в продольном сверлении поршня, которое требуется для монтажа многих других типов датчиков положения. Это позволяет производителям гидравлических цилиндров упростить технологический процесс и снизить производственные затраты. Кроме того, такая конструкция позволяет осуществлять монтаж в телескопические цилиндры, что расширяет область применения устройства.

Сравнение с другими моделями в линейке продуктов SIKO

Модель SGH25 занимает среднюю позицию в семействе проводных энкодеров SIKO, что видно при сравнении с другими моделями.

Рекомендации по установке и использованию

Для обеспечения заявленной степени защиты от пыли и влаги IP6K9K необходимо использовать совместимый модульный соединитель, такой как система KV1H. Правильный выбор ответной части разъема критически важен для сохранения целостности системы в условиях воздействия струй воды под высоким давлением.

Конструкция энкодера была улучшена для работы с гидравлическими жидкостями, нагретыми до 105 °C. Это расширяет возможности его применения в системах с повышенными тепловыми нагрузками.

Расчетный показатель наработки на отказ для различных версий датчика, при работе в номинальном температурном режиме, исчисляется десятками лет, что подтверждает высокую надежность компонентов и конструкции в целом.

Заключение

Проводной энкодер SIKO SGH25 является специализированным решением для точного измерения положения в гидравлических системах мобильной техники. Его отличительными чертами являются высокая надежность в условиях экстремальных нагрузок, гибкость настройки, соответствие стандартам функциональной безопасности и конструкция, позволяющая снизить затраты на производство цилиндров. Эти характеристики делают его подходящим компонентом для современных систем управления мобильными машинами.
