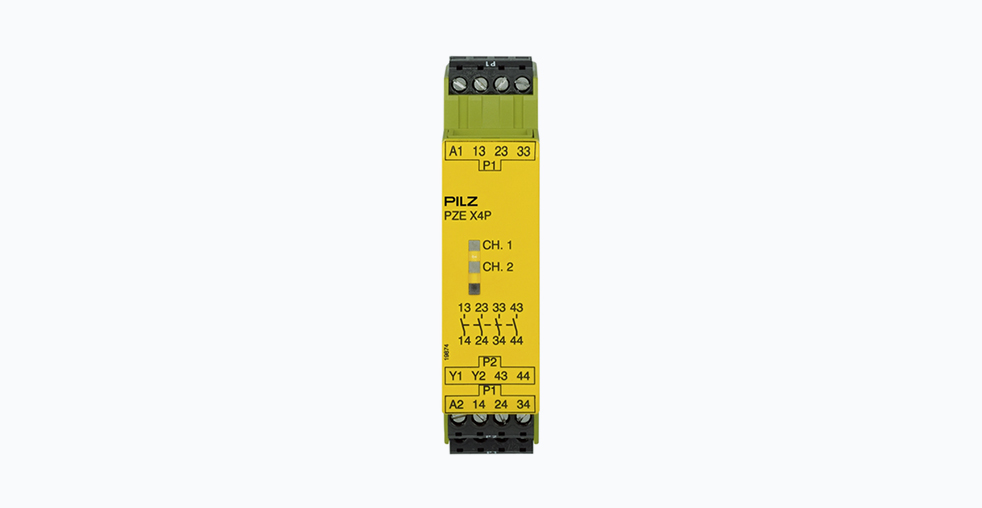

Модуль расширения безопасных выходов PZE X4P 24VDC 4n/o от Pilz

Назначение и сфера применения
Модуль расширения PZE X4P 24VDC 4n/o от немецкой компании Pilz представляет собой специализированное устройство для увеличения количества безопасных выходов в системах промышленной безопасности. Данное решение предназначено для интеграции в контуры безопасности, где требуется дополнительное количество силовых контактов без установки громоздкого оборудования.
Основная функция модуля PZE X4P заключается в расширении возможностей управляющих устройств безопасности, таких как реле серии PNOZ X, когда их штатных выходов недостаточно для подключения всего необходимого оборудования. Устройство находит применение в системах безопасности промышленных станков, пресс-оборудования, роботизированных комплексов и автоматизированных линий.
Модуль обеспечивает соответствие строгим международным стандартам безопасности, включая категорию PL e согласно EN ISO 13849-1. Это позволяет использовать его в приложениях, где требуется максимальный уровень защиты персонала и оборудования.
Технические характеристики и конструктивные особенности
Модуль PZE X4P оснащен четырьмя нормально разомкнутыми контактами с положительным ведением, что является стандартом для безопасных применений. Такая конструкция гарантирует, что в случае залипания одного контакта другие физически не смогут замкнуть цепь.
Параметр | Значение |
---|---|
Напряжение питания | 24 В постоянного тока |
Количество безопасных выходов | 4 нормально разомкнутых |
Максимальный ток для AC1/DC1 | 6 А |
Максимальный ток для AC15/DC13 | 5 А |
Степень защиты | IP40 |
Температурный диапазон | от -10 до +55 °C |
Способ монтажа | DIN-рейка 35 мм |
Габаритные размеры | 22.5 × 94 × 121 мм (Ш×В×Г) |
Конструктивной особенностью модели является использование съемных пластинчатых клемм. Это решение значительно упрощает процессы монтажа и обслуживания: модуль можно предварительно подключить на стенде, затем установить на DIN-рейку и подсоединить к базовому блоку. Для подключения рекомендуются гибкие проводники сечением от 24 до 12 AWG.
Совместимость и интеграция
PZE X4P демонстрирует высокую степень совместимости с широким спектром устройств безопасности Pilz, включая программируемые реле безопасности серий PNOZ X, PNOZ e1p, PNOZ e2.2p. При проектировании систем безопасности важно учитывать, что модуль расширения должен подключаться после основного устройства безопасности в соответствии с рекомендациями производителя.
Для обеспечения корректной работы системы необходимо соблюдать требования по монтажу: установка в защищенный шкаф управления, соблюдение температурного режима, предотвращение образования конденсата.
Сравнение с аналогами других производителей
На рынке представлены аналогичные решения от других производителей систем промышленной безопасности. Модуль расширения безопасности от Siemens (3TK2824-0CB4) предлагает сравнимые характеристики, но отличается конструкцией клемм и способом монтажа. Устройство от Phoenix Contact (PSR-MC34) обеспечивает аналогичную функциональность, но имеет иную схему подключения и диагностики.
Решение от Allen-Bradley (Bulletin 700S) характеризуется повышенной устойчивостью к электромагнитным помехам, но при этом обладает большими габаритами. Каждое из решений имеет свои особенности, и выбор зависит от конкретных требований проекта и уже используемого в системе оборудования.
Преимущества применения
Компактные размеры модуля (ширина всего 22.5 мм) позволяют оптимизировать пространство в шкафах управления. Технология съемных клемм сокращает время монтажа и упрощает процедуры обслуживания. Наличие международных сертификатов, включая CE, cULus Listed, TÜV, EAC и CCC, обеспечивает возможность использования оборудования на различных рынках.
Модульная архитектура системы безопасности с использованием PZE X4P обеспечивает масштабируемость: при изменении требований к системе можно легко добавить необходимое количество выходов без кардинальной переделки шкафа управления.
Рекомендации по применению
При проектировании систем безопасности с использованием модулей расширения рекомендуется учитывать не только текущие потребности, но и возможное будущее расширение функциональности. Важно обеспечить соответствие всей системы требованиям применимых стандартов и провести проверку безопасности в соответствии с установленными процедурами.
