Радарный уровнемер LR3000 от IFM: принцип работы и технические характеристики

Принцип действия микроволновой радарной технологии

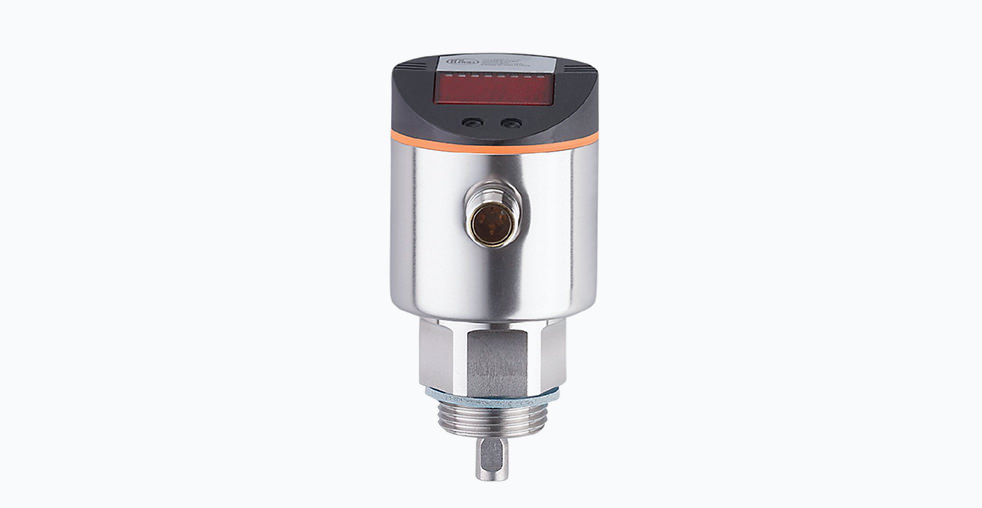

Радарный уровнемер LR3000 от IFM Electronic использует технологию управляемого микроволнового радара для бесконтактного измерения уровня жидкостей и сыпучих материалов. Устройство генерирует высокочастотные электромагнитные волны, которые направляются к поверхности продукта и отражаются обратно к датчику. Анализируя время прохождения сигнала и его характеристики, процессор вычисляет точное расстояние до поверхности среды.

Ключевым преимуществом микроволновой технологии является способность электромагнитных волн проходить через паровые завесы, пену и пылевые образования, которые обычно создают помехи для ультразвуковых и емкостных датчиков. Это обеспечивает стабильные и точные показания в сложных промышленных условиях, где традиционные методы измерения часто дают сбои.

Детальный анализ технических характеристик

Датчик LR3000 обладает комплексом технических параметров, обеспечивающих его надежную работу в различных промышленных условиях:

Диапазон измерения достигает 1,58 метра от точки монтажа, что покрывает потребности большинства стандартных промышленных резервуаров. Точность измерения составляет ±2 миллиметра, что обеспечивает высокую достоверность данных для систем автоматического контроля и управления.

Температурные характеристики позволяют эксплуатировать устройство в диапазоне температур окружающей среды от 0°C до +60°C. Датчик выдерживает температуру измеряемой среды до +80°C с возможностью кратковременного воздействия до +90°C, что делает его пригодным для процессов с нагревом и пастеризацией.

Электрические параметры включают питание от источника постоянного тока 18-30 В, что соответствует промышленным стандартам автоматизации. Потребляемый ток не превышает 80 мА, что свидетельствует об энергоэффективности устройства.

Конструктивные особенности и монтажные решения

Конструкция датчика LR3000 оптимизирована для минимизации неактивных зон измерения. Неактивная область устройства составляет всего 30/10 миллиметров (или 30/30 миллиметров для сред, содержащих масла), что позволяет осуществлять точные измерения уровня даже в емкостях с ограниченным пространством.

Механическое подключение к технологическому процессу осуществляется через стандартный резьбовой патрубок G ¾ дюйма, что обеспечивает совместимость с большинством промышленных резервуаров. Электрическое соединение реализовано через разъем M12, обеспечивающий надежное подключение и защиту от вибраций.

Для специализированных применений IFM предлагает дополнительные аксессуары: адаптеры серии E43379 и различные исполнения измерительных зондов серии E432XX различной длины и конфигурации. Эти компоненты позволяют адаптировать датчик под специфические технологические условия и требования конкретного применения.

Сравнение технологий измерения уровня

В продуктовом портфеле IFM Electronic представлены различные технологии измерения уровня, каждая из которых имеет свои области применения и преимущества.

Емкостные датчики серии LMT предназначены для пищевой промышленности. Они работают по принципу измерения изменения электрической емкости при контакте с контролируемой средой. Эти устройства имеют гладкие поверхности из нержавеющей стали 1.4404 и полиэфирэфиркетона, соответствуют стандартам EHEDG и 3A. Они оптимальны для измерения уровня вязких продуктов, но требуют непосредственного контакта со средой.

Датчики давления для измерения уровня, включая серии PN, PG24, PA и PS, используют гидростатический метод измерения. Они эффективны для жидкостей в закрытых емкостях, но их точность зависит от плотности и однородности измеряемой среды.

Радарная технология LR3000 занимает особое положение как бесконтактное решение для жидкостей и сыпучих материалов. Ее работа не зависит от изменения плотности, диэлектрической проницаемости или наличия паров и пены. Это обеспечивает более высокую универсальность и надежность в нестабильных и агрессивных средах по сравнению с емкостными и гидростатическими методами.

Практические области применения

Универсальность технических характеристик и конструктивные особенности датчика LR3000 позволяют эффективно использовать его в различных отраслях промышленности.

В химической и нефтехимической промышленности устройство применяется для контроля уровня агрессивных растворителей, масел, щелочей и кислот в реакторах и хранилищах. Коррозионная стойкость материалов исполнения и устойчивость измерительного сигнала к парам обеспечивают надежную работу в этих сложных условиях.

Пищевая и фармацевтическая промышленность использует LR3000 для мониторинга уровня в ферментерах, смесителях и танках для пастеризации молочных продуктов, сиропов и суспензий. Легкость очистки и соответствие гигиеническим требованиям делают его предпочтительным выбором для этих применений.

В системах водоочистки и коммунального хозяйства датчик применяется для измерения уровня воды в резервуарах и отстойниках, а также для контроля уровня сыпучих реагентов в бункерах. Надежность работы в условиях запыленности и наличие защиты от конденсата обеспечивают стабильность измерений.

Эксплуатационные преимущества и особенности интеграции

Для специалистов по автоматизации ключевыми преимуществами LR3000 являются снижение эксплуатационных расходов и упрощение интеграции в существующие системы управления.

Высокая точность измерения минимизирует ошибки контроля уровня, предотвращая переливы и работу насосов без жидкости. Отсутствие движущихся частей и контакта со средой значительно сокращает затраты на техническое обслуживание и уменьшает простои оборудования.

Цифровой интерфейс IO-Link обеспечивает не только передачу измерительных данных, но и удаленную параметризацию устройства. Возможность дистанционной настройки выходных сигналов, установки порогов срабатывания и получения диагностической информации значительно упрощает эксплуатацию и интеграцию в современные системы автоматизации.

Устройство оснащено комплексной защитой от переполюсовки питания, короткого замыкания в выходных цепях и перегрузок по току. Эти функции обеспечивают защиту от последствий ошибок подключения и нестабильности питающей сети, повышая общую надежность системы.

Заключение

Радарный уровнемер IFM Electronic LR3000 представляет собой специализированное измерительное решение, предназначенное для работы в сложных промышленных условиях. Его технологические преимущества наиболее полно проявляются в применениях с наличием помех измерения, агрессивными средами и высокими требованиями к точности и гигиене.

Сочетание современных измерительных технологий, надежной конструкцией и гибкими возможностями интеграции делает LR3000 технически обоснованным выбором для модернизации и создания новых систем промышленной автоматизации. Устройство обеспечивает стабильность и достоверность измерений, что способствует повышению эффективности и безопасности технологических процессов.
