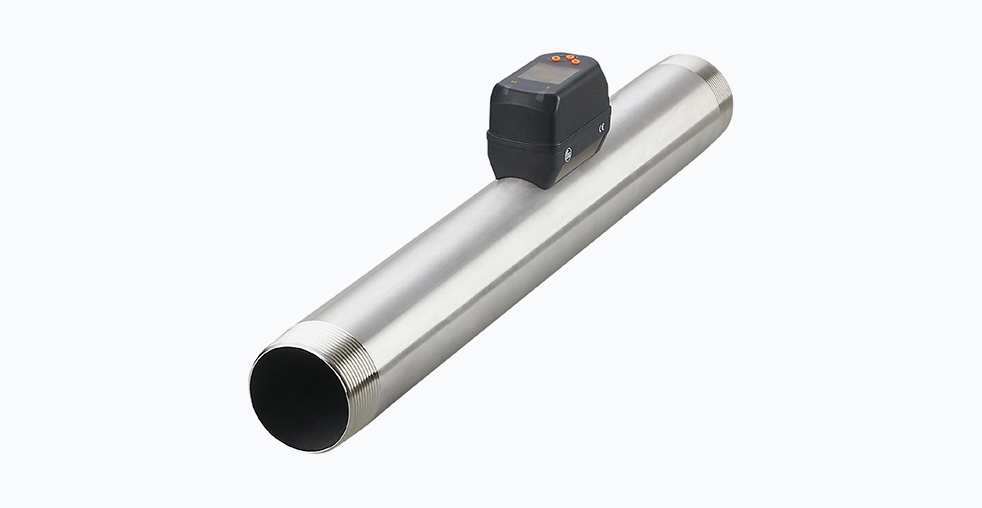

Расходомер сжатого воздуха IFM SD2500: высокоточный мониторинг промышленных систем

Значение точного учета сжатого воздуха

Сжатый воздух представляет собой один из наиболее затратных энергоносителей в промышленном производстве. Необнаруженные утечки и неоптимальное потребление способны приводить к существенным финансовым потерям. Традиционные подходы к измерению параметров часто не обеспечивают необходимой точности и полноты данных. Решением этой задачи становятся современные расходомеры, такие как IFM SD2500, которые трансформируют стандартный учет в интеллектуальный анализ рабочих параметров системы.

Данное устройство не ограничивается фиксацией расхода — оно предоставляет комплексную информацию о состоянии пневматической сети в режиме реального времени. Это позволяет инженерному персоналу оптимизировать энергопотребление, предотвращать внеплановые простои и планировать регламентные работы. Функциональные возможности прибора значительно шире, чем у обычных счетчиков.

Техническая архитектура и принцип работы

В основе работы SD2500 лежит калориметрический метод измерения расхода. В отличие от механических турбинных или ультразвуковых методик, калориметрический подход гарантирует высокую точность измерений при отсутствии движущихся элементов, что повышает надежность и долговечность оборудования. Датчик регистрирует теплоотдачу от нагретого элемента, помещенного в газовый поток, величина которой непосредственно зависит от скорости потока и его плотности.

Конструктивное исполнение прибора включает корпус из нержавеющей стали марки 1.4301/304, а материалы, контактирующие со средой, представлены керамикой, фторкаучуком и полифениленсульфидом. Такое решение обеспечивает повышенную коррозионную стойкость и совместимость с промышленным сжатым воздухом, соответствующим требованиям стандарта ISO 8573-1:2010.

Ключевые измерительные функции:

• Расход: Диапазон измерений от 2,5 до 700 м³/ч с разрешением до 0,1 м³/ч
• Давление: Диапазон измерений от -1 до 16 бар с разрешением 0,05 бар
• Температура: Контроль в пределах от -10 до +60 °C с разрешением 0,2 °C

Детальные технические характеристики

Для инженерно-технического персонала, принимающего решения о внедрении, критическое значение имеют детализированные технические параметры оборудования. В следующей таблице систематизированы ключевые характеристики устройства:

Преимущества для промышленного применения

Всесторонний мониторинг и диагностика системы

Одно устройство одновременно измеряет расход, давление и температуру. Это позволяет не только вести точный учет, но и проводить углубленную диагностику системы: обнаруживать утечки по падению давления при отсутствии расхода, контролировать эффективность воздухоохладителей и фильтров путем анализа перепада температур и давления.

Гибкость выходных сигналов и программирования

Два независимых программируемых выхода можно настраивать для контроля различных измеряемых параметров. Например, один выход можно настроить как дискретный для сигнализации о превышении порога расхода, а второй — как аналоговый для непрерывной передачи данных о давлении. Импульсный выход оптимален для подключения к счетчикам верхнего уровня для подсчета общего объема потребленного воздуха.

Интеграция в концепцию Industry 4.0 через IO-Link

IO-Link представляет собой не просто цифровой интерфейс, а ключевой инструмент для цифровизации пневматических систем. Через IO-Link передаются все измеряемые параметры, осуществляется дистанционная настройка прибора, активируются функции удаленной диагностики и предиктивного обслуживания. Это существенно сокращает временные затраты на запуск и переналадку оборудования.

Удобство монтажа и обслуживания

Поворотный TFT-дисплей с разрешением 128×128 пикселей и цветовой индикацией обеспечивает удобное считывание данных и визуальную оценку состояния системы непосредственно с места монтажа. Электрическое подключение выполняется через стандартный разъем M12, что значительно ускоряет и упрощает процессы установки и замены устройства.

Сравнительный анализ с аналогами

При выборе расходомеров сжатого воздуха промышленные предприятия часто рассматривают решения от различных производителей. Сравним IFM SD2500 с аналогичными устройствами других брендов:

Каждое из представленных решений имеет свои преимущества: устройства Festo отличаются компактностью и быстрым временем отклика, Siemens предлагает широкий диапазон измерений и расширенную диагностику, а Bürkert обеспечивает высокую точность измерений массового расхода. IFM SD2500 занимает средний ценовой сегмент и предлагает оптимальное сочетание точности, функциональности и надежности.

Практические аспекты выбора и применения

Сценарии применения:

• Точный учет энергопотребления: Интеграция с системами SCADA для расчета стоимости сжатого воздуха на единицу продукции
• Мониторинг критического оборудования: Контроль расхода воздуха на пневмоцилиндрах, форсунках или дробилках для выявления аномалий и предотвращения брака
• Система сигнализации утечек: Настройка дискретных выходов для активации предупреждения при падении давления в нерабочие смены

Особенности монтажа:

Для обеспечения максимальной точности измерений производитель рекомендует устанавливать расходомер на прямых участках трубопровода. Благодаря компактной конструкции требования к длине прямых участков до и после прибора минимальны по сравнению с механическими аналогами. Монтаж осуществляется с помощью резьбового соединения R2 (DN50), что обеспечивает герметичность и надежность установки.

Вопросы совместимости:

Универсальные выходы PNP/NPN и аналоговый сигнал 4…20 мА обеспечивают совместимость с большинством промышленных контроллеров различных производителей. IO-Link является открытым стандартом (IEC 61131-9), что гарантирует простую интеграцию в современные автоматизированные системы управления технологическими процессами.

Заключение: Инвестиция в эффективность и предсказуемость

IFM SD2500 представляет собой многофункциональный измерительный комплекс для промышленных пневматических систем. Его функциональность выходит за рамки обычного расходомера — это интеллектуальное устройство, предоставляющее данные для анализа эффективности, энергосбережения и прогнозного обслуживания.

Для технических специалистов основная ценность устройства заключается в комплексности предоставляемых данных, исключительной гибкости настройки и подтвержденной надежности, характеризующейся расчетным показателем MTTF в 183 года. Внедрение подобных решений представляет собой прямой путь к снижению эксплуатационных расходов и повышению отказоустойчивости производственных процессов, что делает такие инвестиции стратегически важными для оптимизации ключевых технологических операций.
