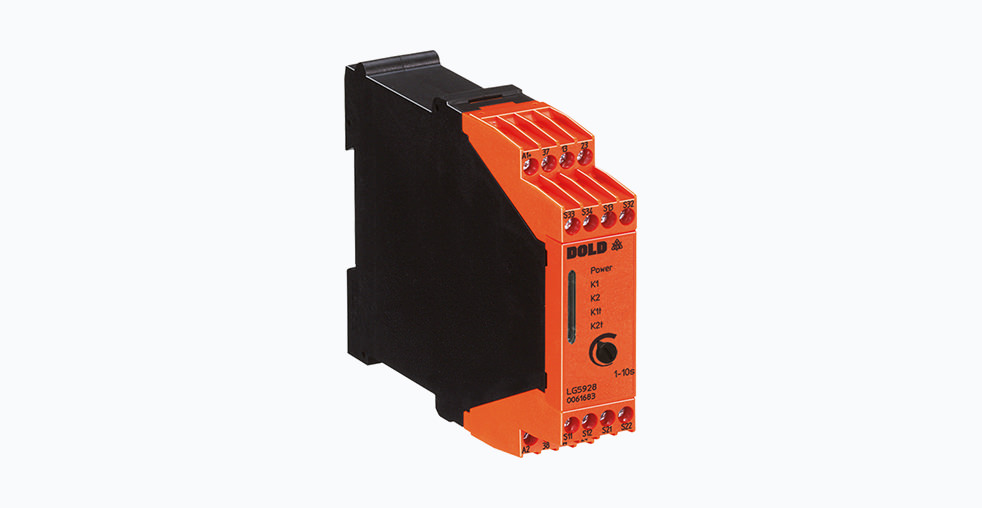

Реле аварийного останова DOLD: принцип работы и модельный ряд

Принцип действия и ключевые функции

Реле аварийного останова DOLD выполняют роль мониторов безопасности, которые непрерывно отслеживают состояние подключенных устройств аварийной остановки, таких как кнопки и тумблеры, а также защитных устройств, например, защитных дверей. При получении сигнала тревоги они инициируют безопасное отключение энергии или остановку движущихся частей оборудования.

Ключевая особенность реле безопасности DOLD — использование принудительно размыкаемых контактов, также известных как контакты положительного размыкания. Эта конструктивная особенность, требуемая современными стандартами безопасности, гарантирует, что в случае сваривания контактов реле не произойдет несанкционированного включения нагрузки, что является фундаментальным требованием для систем высшей категории надежности.

Двухканальный мониторинг и диагностика

Многие модели, такие как UF 6925 и BG 5925, поддерживают двухканальный ввод, что позволяет строить отказоустойчивые системы безопасности категории 4 по стандарту EN 954-1. В таких системах постоянно проверяется целостность каналов, включая контроль на перекрестные замыкания между ними. Это означает, что устройство способно обнаружить короткое замыкание между двумя входными цепями, что является распространенной неисправностью, которую простые реле идентифицировать не могут.

Гибкость конфигурации и перезапуска

Инженер может выбрать режим перезапуска — ручной, который требует физического вмешательства оператора для сброса, или автоматический, активирующийся после устранения неисправности. Выбор режима определяется конфигурацией перемычек на модуле, что делает адаптацию устройства под конкретные требования технологического процесса простой и не требующей программирования.

Модельный ряд и технические особенности

Широта ассортимента SAFEMASTER позволяет точно подобрать решение под конкретную задачу, будь то базовое применение или комплексная система безопасности. Линейка продуктов охватывает устройства от сверхкомпактных реле до многофункциональных таймеров и систем с расширенной диагностикой.

Уникальные специализированные модели

Многофункциональный таймер безопасности UG 6960 сочетает в себе функции безопасности и временной задержки, которая может быть настроена в диапазоне до 300 минут. Пять временных функций выбираются без программирования, с помощью поворотных переключателей, что делает устройство идеальным для сложных циклов и последовательностей, где требуется выдержка времени перед или после активации аварийного останова.

Реле с функцией задержки, такие как LG 5928 и BH 5928, обеспечивают безопасную остановку не мгновенно, а через заданную, предварительно настроенную задержку. Это критически важно в применениях, где немедленная остановка может сама по себе создать опасную ситуацию, например, в системах с большими инерционными массами или в определенных фазах технологического цикла.

Модули с детектированием пропадания напряжения BH 5903 и BL 5903 помимо стандартных функций контролируют качество питающего напряжения, обеспечивая дополнительный уровень защиты оборудования от повреждений, связанных с нестабильностью электросети.

Сферы применения и интеграция

Реле аварийного останова DOLD находят применение в самых разных отраслях — от общего машиностроения до специальных областей, таких как железнодорожный транспорт, медицинское оборудование и переработка сырья.

Применение в системах с печами и нагревателями

Модули соответствуют стандарту EN 50156-1, что делает их пригодными для использования в системах управления печами и промышленными нагревательными установками. Этот стандарт определяет требования к электрическому оборудованию для систем измерения и контроля, используемых в печах и нагревательных установках.

Использование в лифтовом хозяйстве

Специализированная модель LG 5925/034 разработана с учетом особенностей лифтового контроля, обеспечивая соответствие строгим отраслевым требованиям безопасности, предъявляемым к системам перевозки людей.

Решения для очистных сооружений

DOLD предлагает комплексные решения для водоочистных предприятий, где надежное аварийное отключение критически важно на этапах механической предварительной обработки, биологической очистки и обработки осадка. Устройства устойчивы к сложным условиям эксплуатации, включая повышенную влажность и вибрацию.

Практические аспекты для инженера

Экономия пространства в шкафу управления

Линейка SAFEMASTER демонстрирует эволюцию в миниатюризации. Если стандартная ширина модуля составляет 22.5 мм, то модель RK 5942 имеет ширину всего 17.5 мм, а UF 6925 — 17.5 мм, что позволяет существенно увеличить плотность монтажа в стандартном шкафу управления без ущерба для функциональности или уровня безопасности.

Вариативность подключения

Производитель предлагает различные варианты подключения — съемные винтовые клеммы или пружинные зажимы. Съемные клеммы значительно ускоряют процесс замены модуля в случае выхода из строя, минимизируя время простоя оборудования, так как провода не требуется переподключать вручную.

Диагностика и индикация состояния

Подавляющее большинство модулей оснащены многоцветными светодиодными индикаторами для каждого канала и сетевого питания. Это обеспечивает быструю визуальную диагностику статуса системы и локализацию неисправностей, позволяя обслуживающему персоналу оперативно определить характер проблемы без использования дополнительного диагностического оборудования.

Эволюция безопасности: от реле к конфигурируемым системам

Для сложных применений, где число точек безопасности велико и требуются логические функции, DOLD предлагает конфигурируемую систему SAFEMASTER PRO. Это модульная система, состоящая из центрального блока управления и модулей расширения, которая позволяет создавать гибкие логические связи между устройствами безопасности.

Масштабируемость системы

Система поддерживает до 128 безопасных входов и 16 безопасных выходов, что достаточно для построения системы безопасности крупного технологического комплекса. Архитектура с центральным процессором безопасности и модулями ввода-вывода позволяет постепенно наращивать функциональность системы по мере расширения производства.

Простое программирование и конфигурация

Конфигурация системы осуществляется с помощью бесплатного программного обеспечения SAFEMASTER PRO Designer, где инженер может визуально задать логику безопасности, связать входы и выходы, а затем загрузить конфигурацию в контроллер через USB-кабель. Такой подход исключает необходимость сложного программирования и снижает вероятность ошибок при настройке.

Соответствие международным стандартам

Все реле аварийного останова DOLD серии SAFEMASTER разработаны и сертифицированы в соответствии с основными международными стандартами функциональной безопасности. Устройства соответствуют требованиям директив машин и оборудования, а также стандартам EN ISO 13849-1, EN 62061, IEC 61508. Уровень обеспечения безопасности (PL) достигает категории «e» по EN ISO 13849-1, что соответствует самому высокому уровню защиты, а уровень полноты безопасности (SIL) — уровня 3 по IEC 61508 и EN 62061.
