Реле безопасности Murrelektronik MIRO SAFE+ — технический обзор и рекомендации

Введение
Реле безопасности MIRO SAFE+ от Murrelektronik служит центральным звеном промышленных систем защиты. Оно предназначено для отключения опасного оборудования в аварийных ситуациях — при срабатывании аварийной остановки, открытии защитных дверей, срабатывании световых завес или магнитных выключателей. Совмещает отказоустойчивость, модульность и компактность. Предназначено для инженерно-технической аудитории: специалистов КИПиА, инженеров, снабженцев, технических руководителей. Реле доступно под заказ у компании Первый ЗИП.
Принцип действия и технологические основы
MIRO SAFE+ контролирует входные сигналы от устройств безопасности и в случае критических событий выполняет безопасное отключение оборудования. Контакты выполнены по принципу force-guided, то есть механически связаны для предотвращения ложного срабатывания. В реле реализована диагностика цепей (обрыв, короткое замыкание, залипание контактов), предусмотрены как ручные, так и автоматические режимы сброса. Устройства соответствуют уровню безопасности Performance Level e (PLe) по EN ISO 13849-1 и SIL 3 по EN 61508, что гарантирует надёжную защиту.
Основные технические характеристики

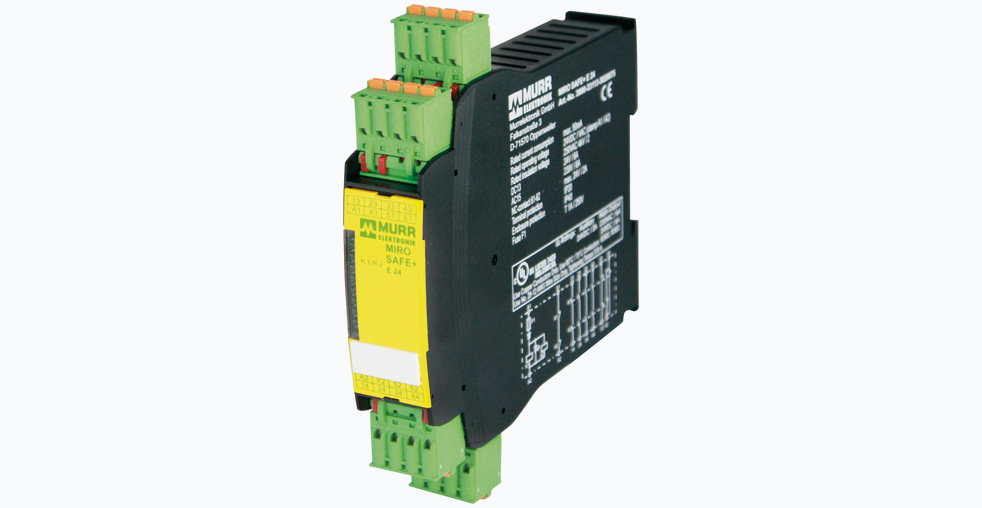

На примере модели MIRO SAFE+ Switch H L 24:
- Напряжение питания: 24 V AC/DC (±15 % DC, –15 %/+10 % AC)
- Потребление: до 2 W (4,9 VA)
- Контакты безопасности: 3 N/O + 1 N/C
- Максимальное коммутационное напряжение: 250 V AC/DC, ток до 8 A per выход
- Общий ток: 24 A (при 45 °C); 18 A (55 °C); 12 A (60 °C)
- Категории STOP0: AC-15 — 6 A при 230 V AC; DC-13 — 6 A при 24 V DC
- Материал контактов: AgSnO, самочищающиеся, отказоустойчивые
- Ресурс: до 2×10⁷ циклов (зависит от нагрузки)
- Рабочая температура: от –25 °C до +60 °C; при хранении –40…+85 °C
- Корпус: IP40, ширина 22,5 мм, монтаж на DIN-рейку
- Подключение: клеммы spring-clamp, передние LED-индикаторы, маркировка
Семейство MIRO SAFE+ — модификации
- Switch H L 24 — универсальный вариант для контроля дверей, аварийных кнопок, световых барьеров и магнитных выключателей; 24 V
- Switch H 48-230 — широкодиапазонная версия (48–230 V AC), обеспечивает гибкость питания
- T 1 24 — реле с задержкой: программируемая задержка до 30 с; 24 V
- Switch ECOA 24 — бюджетный вариант без контроля кнопки запуска, винтовые клеммы, для простых задач
Общие преимущества всех модификаций: компактность (22,5 мм), монтаж на DIN-рейку, индикаторы состояния, маркировка, исключаемая диагностика кросс-цепей, соответствие PLe и SIL 3, IP40.
Области применения и эксплуатационные нюансы
Типовые зоны внедрения:
- Станки и станочные системы — защита при открытии дверей, аварийная остановка, двухручное управление
- Автомобильные линии — безопасность сборочных и транспортных систем
- Пищевая и фармацевтическая промышленность — защита оборудования в условиях повышенной влажности (IP40 и дополнительная защита)
- Логистика и склады — контроль конвейеров и движущихся платформ
При монтаже важно обеспечить дублирование каналов управления, штатную схему подключения с контролем перекрёстных цепей, наличие визуальной индикации ошибок, а также обязательный ручной сброс после срабатывания для исключения непреднамеренных повторных запусков. Применение распределительных коробок упрощает подключение.
Объективное сравнение производителей
Производитель | Диагностика и безопасность | Цена | Особенности | Монтаж и интеграция |
---|---|---|---|---|
Murrelektronik (MIRO SAFE+) | Категория 4 / PLe, SIL 3, диагностика, LED-индикаторы | Средний сегмент | Компактные, широкий ассортимент, надежные контакты | Spring-clamp, DIN-рейка |
Pilz (PNOZ) | Очень высокая диагностика, мощная система логики | Выше среднего | Модульность, богатая коммуникация | Распространён, большая экосистема |
Omron | Надёжные классические реле | Средний / бюджетный | Базовые функции, простота в приобретении | Удобная доступность |
Стоимость MIRO SAFE+ располагается между базовыми решениями Omron и высокотехнологичными Pilz.
Заключение
Реле безопасности MIRO SAFE+ объединяет отказоустойчивую конструкцию и широкий функционал при компактных размерах. Оно соответствует строгим европейским стандартам безопасности и подходит для самых разных промышленных сценариев. Реле доступны под заказ у Первого ЗИП.
