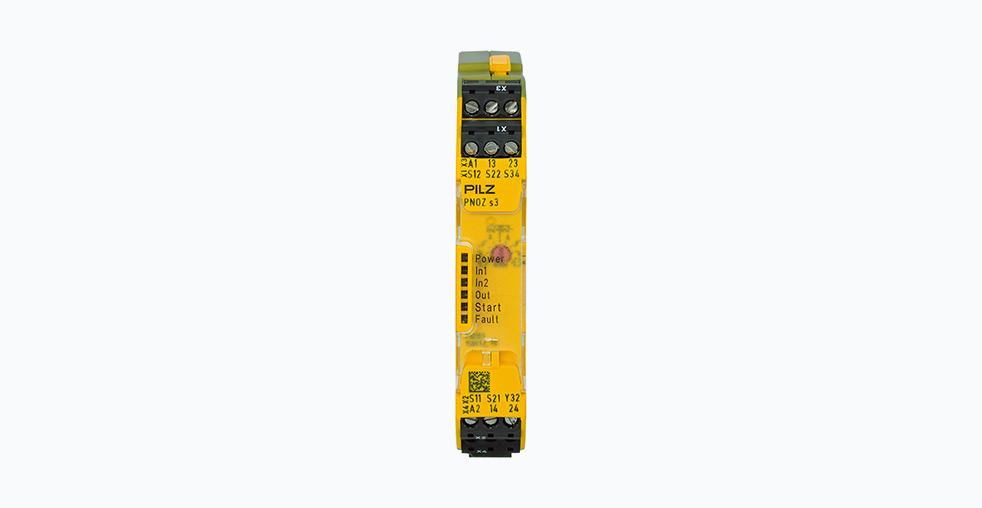

Реле безопасности PNOZ s3 750103 от Pilz: технические характеристики и применение

Эволюция реле безопасности в эпоху автоматизации
В современных промышленных системах, где человек и машина работают в тесном взаимодействии, требования к функциональной безопасности выходят на первый план. Среди разнообразия защитных устройств особое место занимают реле безопасности, и модель PNOZ s3 750103 от немецкой компании Pilz представляет собой оптимальное сочетание компактности, многофункциональности и надежности, соответствующей высшим категориям безопасности.
Модель PNOZ s3 750103 относится к поколению PNOZsigma — эволюционному развитию серии PNOZ, которая на протяжении длительного времени является отраслевым стандартом. Это устройство разработано специально для реализации сложных функций безопасности с минимальными затратами на проектирование и монтаж.
Технические характеристики: детали, которые имеют значение
Для технического специалиста ключевое значение имеют не просто цифры, а их практическая интерпретация. PNOZ s3 750103 обладает следующими ключевыми параметрами:
- Напряжение питания: 24 В постоянного тока — стандарт для современного промышленного оборудования, обеспечивающий гальваническую развязку и безопасность персонала.
- Входы: Конфигурация входов одно- или двухканальная с опцией обнаружения короткого замыкания между контактами. Эта особенность важна для построения систем категории 4 по ISO 13849-1, так как позволяет обнаруживать опасные неисправности, включая залипание контактов кнопок аварийной остановки.
- Выходы безопасности: 2 нормально разомкнутых силовых контакта с коммутационной способностью 6 А при 240 В переменного тока. Этой мощности достаточно для управления катушками контакторов средних размеров или прямого отключения небольших приводов.
- Дополнительный выход: 1 полупроводниковый выход, который может использоваться для передачи сигнала статуса на контроллер верхнего уровня или для каскадного включения следующих модулей.
- Категория безопасности: Устройство соответствует категории 4 по EN ISO 13849-1 и уровню производительности «e». Это высокий уровень для дискретных компонентов систем безопасности, означающий, что устройство спроектировано таким образом, что единичная неисправность не приводит к потере защитной функции.
- Степень защиты: IP40. Указывает на то, что монтаж должен производиться в защищенных электрощитах или шкафах управления.
- Габариты и монтаж: Ширина модуля составляет всего 17.5 мм на DIN-рейку, что позволяет экономить место в монтажном шкафу. Используются съемные винтовые клеммы, что упрощает монтаж и обслуживание.
Сравнение с другими моделями серии PNOZsigma
Модель PNOZ s3 750103 является частью обширного семейства реле безопасности. Ниже представлено сравнение ключевых характеристик различных моделей серии PNOZsigma:
Модель | Артикул | Количество входов | Количество выходов (нормально разомкнутых) | Обнаружение короткого замыкания | Ширина, мм |
---|---|---|---|---|---|
PNOZ s3 | 750103 | 1/2 канала | 2 | Да | 17.5 |
PNOZ s1 | 750101 | 1 канал | 2 | Нет | 17.5 |
PNOZ s2 | 750102 | 1 канал | 3 | Нет | 17.5 |
PNOZ s4 | 750104 | 1/2 канала | 3 | Да | 17.5 |
Каждая модель серии имеет свои особенности. Например, PNOZ s1 подходит для простых применений с одним каналом, в то время как PNOZ s4 предлагает большее количество выходов при сохранении функции обнаружения короткого замыкания.
Конструктивные особенности и принцип действия
PNOZ s3 является самостоятельным защитным устройством. Его работа основана на надежной электромеханической и электронной схеме, построенной на принципах избыточности и самодиагностики.
В основе работы лежит перекрестный контроль сигналов через два канала. При подаче питания устройство переходит в неактивное состояние. Для его запуска необходимо подать корректный двухканальный сигнал. При этом схема постоянно проверяет, не возникло ли короткое замыкание между этими двумя каналами. Если такая неисправность обнаруживается, реле блокируется и не включает исполнительные цепи, предотвращая возможную аварию.
Важной конструктивной особенностью является использование форсирующих контактов. Это означает, что все силовые контакты механически связаны между собой. Если один контакт по какой-либо причине залипает, другие физически не могут замкнуться. Это механическое решение является фундаментальным для достижения категории 4 и надежно страхует от опасных отказов.
Сценарии применения: где раскрывается потенциал PNOZ s3
Универсальность модели 750103 позволяет применять ее в самых разных отраслях — от робототехники и упаковочного оборудования до прессов и автоматизированных складских систем.
- Контроль аварийной остановки: Это классическое применение. Реле подключается к двухканальной кнопке аварийной остановки с двойными размыкающими контактами. PNOZ s3 не только контролирует целостность цепи, но и обеспечивает корректный запуск системы после устранения аварии — ручной или автоматический сброс в зависимости от настроек.
- Мониторинг защитных ограждений: Устройство идеально для контроля положения дверц с механическими замками или оптических барьеров. При открытии ограждения разрывается контур безопасности, и реле немедленно отключает питание опасного движения. Возобновление работы возможно только после закрытия ограждения и ручного сброса, что исключает случайный запуск.
- Контроль световых завес и сканеров безопасности: Полупроводниковый выход может использоваться для мониторинга статуса сложных датчиков, таких как световые завесы. Это позволяет строить каскадные системы безопасности средней сложности без необходимости использовать более дорогие программируемые контроллеры безопасности.
Альтернативы и конкурирующие решения
На рынке представлено несколько производителей, предлагающих аналогичные решения. Сравним основные особенности продуктов разных брендов:
Производитель | Модель | Ключевые особенности | Категория безопасности |
---|---|---|---|
Pilz | PNOZ s3 750103 | Компактность, обнаружение короткого замыкания, два силовых выхода | 4/PL e |
Siemens | 3SK1 | Модульность, возможность расширения, различные варианты конфигурации | 4/PL e |
Omron | G9SA | Широкая номенклатура, различные варианты входного напряжения | 4/PL e |
Schneider Electric | Preventa XPS | Универсальность, поддержка различных стандартов безопасности | 4/PL e |
Каждый из производителей предлагает уникальные особенности. Например, решения от Siemens отличаются модульностью и возможностью создания сложных конфигураций, в то время как продукты Omron предлагают широкий выбор моделей с различными параметрами входного напряжения.
Практические преимущества для инженера и проектировщика
- Экономия пространства: Ширина в 17.5 мм — одно из главных преимуществ. Это позволяет создавать компактные и экономичные шкафы управления без ущерба для уровня безопасности.
- Сокращение времени проектирования: Устройство поставляется в готовом виде, не требует программирования и имеет стандартизированную, хорошо документированную схему подключения. Это значительно ускоряет процесс разработки и ввода системы в эксплуатацию по сравнению с программируемыми системами.
- Простота диагностики: Встроенные светодиодные индикаторы предоставляют четкую информацию о статусе устройства, что облегчает поиск и устранение неисправностей.
- Совместимость и гибкость: Стандартный монтаж на DIN-рейку и винтовые клеммы делают интеграцию простой. Устройство легко комбинируется с другими реле серии PNOZsigma для создания более сложных логических схем безопасности.
Надежный фундамент для безопасной автоматизации
PNOZ s3 750103 от Pilz — это актуальный и оптимизированный инструмент для построения дискретных систем безопасности высокого уровня. Оно идеально подходит для задач, где применение программируемых контроллеров избыточно и экономически нецелесообразно.
Его преимущества — в проверенной надежности, понятном принципе действия, который легко верифицировать, и в оптимальном соотношении функциональности и стоимости. Для инженера, которому поручено разработать безопасную, надежную и компактную систему без лишних сложностей, PNOZ s3 750103 остается одним из рациональных выборов на рынке. Качество исполнения служит гарантом бесперебойной и безопасной работы промышленного оборудования на протяжении длительного времени.
При выборе конкретной модели реле безопасности важно учитывать особенности применения, требования стандартов и необходимость интеграции с другими компонентами системы управления.
