Реле безопасности Pilz PNOZ s4 750104: технические характеристики и применение

Введение в важность функциональной безопасности

В условиях высокоавтоматизированного промышленного производства, где человек и сложные машины работают в тесном взаимодействии, вопросы функциональной безопасности приобретают критическое значение. Обеспечение защиты персонала от травм, а оборудования от повреждений является не просто юридическим требованием, но и ключевым элементом устойчивого и эффективного производства. Специализированные устройства безопасности, такие как реле, предназначены для мониторинга защитных цепей и гарантированного отключения оборудования в аварийных ситуациях. Одним из таких компонентов является автономное реле безопасности Pilz PNOZ s4 750104, которое обеспечивает мониторинг и управление в строгом соответствии с международными стандартами.

Детальный обзор технических характеристик

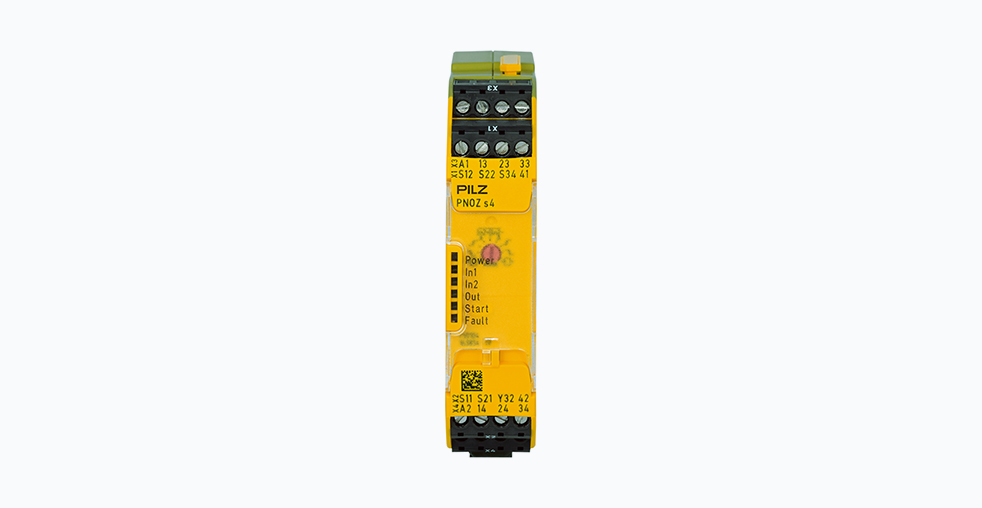

Модель Pilz PNOZ s4 750104 представляет собой автономное реле безопасности, входящее в серию PNOZsigma. Это устройство предназначено для построения надежных систем защиты на различных промышленных объектах. Его технические параметры разработаны для интеграции в современные системы управления.

Основные технические характеристики включают:

• Напряжение питания: 24 В постоянного тока. Это стандартный уровень напряжения для промышленной автоматики, обеспечивающий совместимость с широким парком оборудования.
• Количество и тип выходных контактов: Три нормально разомкнутых (НО) силовых контакта безопасности, один нормально замкнутый (НЗ) вспомогательный контакт и один полупроводниковый выход.
• Уровень безопасности: Устройство соответствует высшим категориям и уровням надежности: Категория 4 по ISO 13849-1, Уровень производительности (PL) e, а также Степень целостности безопасности (SIL) 3 согласно стандарту IEC 61508. Это означает, что реле способно выполнять свои защитные функции даже в случае возникновения нескольких неисправностей.
• Условия окружающей среды: Диапазон рабочих температур от -10°C до +55°C, что позволяет применять его в большинстве промышленных сред, за исключением экстремальных.
• Конструктивное исполнение: Компактная ширина 22,5 мм для экономии места на DIN-рейке. Для удобства монтажа и обслуживания используются съемные винтовые клеммы.

Принцип работы и конструктивные особенности

Принцип действия реле безопасности основан на непрерывном мониторинге состояния подключенных к нему защитных устройств. Конструкция PNOZ s4 750104 поддерживает как одноканальное, так и двухканальное (перекрестное) подключение входных сигналов. Важной функцией является обнаружение коротких замыканий между проводниками входных цепей, что предотвращает ложное срабатывание или, что более важно, необнаружение опасной ситуации.

Значительной гибкостью обладают режимы сброса устройства после активации. Доступны ручной, автоматический и контролируемый ручной сброс. Выбор режима определяется на основе анализа рисков конкретного применения. Например, для оборудования с высоким уровнем опасности обычно применяется контролируемый ручной сброс, который требует осознанного действия оператора для повторного пуска, что подтверждает его готовность к работе.

Наличие полупроводникового выхода открывает возможности для интеграции в системы более высокого уровня. Этот выход может передавать статус безопасности на программируемый логический контроллер (ПЛК) или в диспетчерскую систему SCADA для ведения журнала событий, визуализации и удаленного мониторинга состояния защитных цепей.

Сравнение с аналогами и другими моделями серии

Серия реле безопасности PNOZsigma компании Pilz включает несколько моделей, каждая из которых ориентирована на определенный круг задач. Для понимания места модели s4 полезно провести краткое сравнение.

Модель PNOZ s1 является базовой и предлагает два нормально разомкнутых контакта. Она подходит для простых применений с минимальными требованиями. PNOZ s2 обеспечивает три НО и один НЗ контакт, но не имеет функции обнаружения коротких замыканий между контактами. PNOZ s3 ориентирована на двухканальный мониторинг, но обладает меньшим количеством выходных контактов.

Модель PNOZ s4 750104 занимает сбалансированную позицию, предлагая развитые функции мониторинга, включая контроль перекрестных замыканий, и достаточное количество выходов для построения комплексных систем. Для работы в условиях повышенной запыленности или влажности существует модификация с защитным покрытием печатной платы.

Среди реле безопасности других производителей можно выделить продукты таких компаний, как Siemens (серия 3SK1), Sick и Omron. Каждый бренд имеет свои особенности: Siemens предлагает глубокую интеграцию с собственной экосистемой автоматизации, Sick славится решениями для оптической защиты, а Omron предоставляет широкий выбор компактных моделей. Выбор зависит от конкретных требований проекта, существующей инфраструктуры и необходимых сертификатов.

Области применения и практическое использование

Pilz PNOZ s4 750104 предназначено для мониторинга широкого спектра устройств безопасности в различных отраслях промышленности.

Основные области применения включают:

• Системы аварийной остановки (E-STOP): Обеспечивает немедленное и безопасное отключение энергии от приводов оборудования при нажатии на кнопку аварийного останова.
• Защитные ограждения и механические блокировки: Контролирует положение дверц и люков защитных ограждений. При их открытии работа оборудования блокируется до тех пор, пока ограждение не будет закрыто и выполнена процедура сброса.
• Оптоэлектронные защитные устройства: Используется для подключения световых завес и лазерных сканеров, которые образуют невидимый барьер вокруг опасной зоны. Прерывание луча приводит к остановке машины.
• Системы двурукого управления: Применяется в прессах, гильотинных ножницах и другом оборудовании, где для активации рабочего цикла требуется одновременное нажатие двумя руками, что гарантирует нахождение оператора в безопасной зоне.

Универсальность данного реле позволяет использовать его в автомобильной промышленности, робототехнике, дерево- и металлообработке, на упаковочных и пищевых производствах.

Ключевые преимущества и особенности выбора

Для инженера-проектировщика и конечного предприятия выбор PNOZ s4 750104 обусловлен рядом технических и эксплуатационных преимуществ.

1. Соответствие международным стандартам: Наличие сертификатов CE, cULus, TÜV, KOSHA и CCC подтверждает, что устройство соответствует строгим требованиям безопасности Европейского союза, Северной Америки и других регионов. Это упрощает его использование в международных проектах.
2. Компактность и удобство монтажа: Небольшие габариты позволяют оптимизировать пространство в распределительном шкафу. Съемные пружинные клеммы значительно ускоряют процесс подключения проводников и последующего обслуживания.
3. Функциональная гибкость: Различные режимы сброса и типы выходных сигналов позволяют адаптировать устройство под специфические требования технологического процесса и системы управления.
4. Надежность и диагностика: Высокий уровень безопасности (Cat. 4, PL e, SIL 3) обеспечивает отказоустойчивость, а встроенные функции диагностики помогают быстро выявлять неисправности в подключенных цепях.

Рекомендации по проектированию и эксплуатации

При интеграции реле безопасности в систему необходимо учитывать несколько критически важных аспектов.

Проектирование должно начинаться с проведения оценки рисков на охраняемом оборудовании. Именно по ее результатам выбирается необходимая категория по ISO 13849-1, уровень производительности (PL) и, как следствие, конкретная модель реле.

Режим сброса (ручной, автоматический) должен быть выбран обоснованно. Для зон с высоким риском травмирования недопустим автоматический сброс, так как он может привести к непреднамеренному повторному пуску.

Несмотря на высокую надежность компонента, регулярное функциональное тестирование всей цепи безопасности является обязательной процедурой. Периодичность тестирования должна быть определена в рамках оценки рисков.

При подключении полупроводникового выхода к входу ПЛК необходимо обеспечить соответствие требованиям электромагнитной совместимости (EMC), чтобы избежать ложных срабатываний из-за помех.

Заключение

Pilz PNOZ s4 750104 является продвинутым компонентом для построения надежных систем безопасности в промышленной автоматике. Его технические характеристики, соответствие высшим международным стандартам и функциональная гибкость делают его инструментом для решения сложных инженерных задач. Грамотное применение данного устройства позволяет создавать не только безопасные, но и эффективные производственные системы, защищая персонал, оборудование и бизнес-процессы в целом.
