Реле безопасности Pilz PNOZ s4: технические характеристики и применение

Введение в устройства безопасности

В промышленном производстве обеспечение безопасности персонала и технологического оборудования является фундаментальной задачей. Безопасность достигается за счет внедрения специализированных аппаратных и программных комплексов, ключевыми элементами которых являются реле и модули безопасности. Эти устройства предназначены для мониторинга аварийных ситуаций и немедленной остановки оборудования в случае нарушения заданных параметров работы. Модель PNOZ s4 24VDC 3 n/o 1 n/c от немецкой компании Pilz представляет собой одно из таких решений, разработанное для реализации сложных задач безопасности в соответствии с высшими международными стандартами.

Детальный анализ технических характеристик

Модуль безопасности Pilz PNOZ s4 обладает строго определенным набором технических параметров, которые обуславливают его применение в высоконадежных системах.

Устройство функционирует от источника постоянного тока напряжением 24 В, что является отраслевым стандартом для промышленных систем управления. Его выходные цепи включают три нормально разомкнутых и один нормально замкнутый силовых контакта, а также один полупроводниковый выход. Последний предназначен для передачи сигнала о состоянии системы на программируемый логический контроллер или в систему диспетчеризации, что позволяет интегрировать модуль в комплексные системы автоматизации.

Важнейшей характеристикой любого устройства безопасности является его категория, определяющая уровень надежности и отказоустойчивости. Модель PNOZ s4 соответствует стандарту ISO 13849-1 (Категория 4, Уровень исполнения e) и стандарту IEC 61508 (SIL 3). Это означает, что устройство спроектировано таким образом, чтобы выдерживать одиночную неисправность и продолжать выполнять свои защитные функции до момента ее устранения.

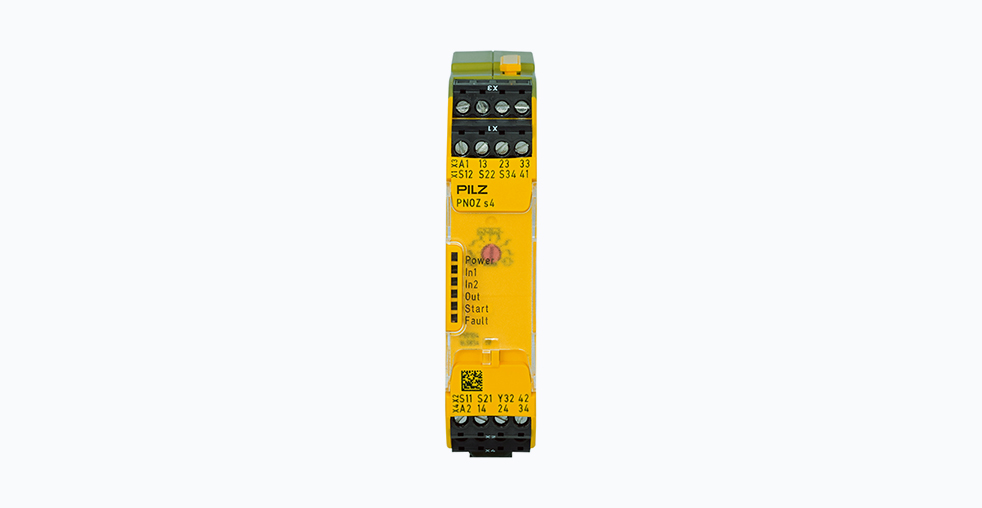

Конструктивно модуль выполнен в корпусе шириной 22.5 мм для монтажа на стандартную DIN-рейку. Подключение внешних цепей осуществляется через надежные винтовые клеммы. Устройство рассчитано на работу в широком диапазоне температур: от -10°C до +55°C, а его степень защиты по стандарту IP40 позволяет использовать его в условиях промышленной среды, защищая от случайного контакта с токоведущими частями.

Конструктивные особенности и функциональность

Конструкция модуля PNOZ s4 ориентирована на обеспечение максимальной надежности и удобства монтажа. Использование съемных винтовых клемм ускоряет процесс подключения и обслуживания без риска повреждения самого устройства.

Ключевой функцией, значительно повышающей общий уровень безопасности системы, является возможность обнаружения коротких замыканий между выходными цепями и цепями питания. Это предотвращает ложные срабатывания или, что более важно, невыполнение защитной функции.

Устройство поддерживает несколько режимов работы и конфигураций входов:

• Одноканальный режим: Подключение одного датчика
• Двухканальный режим: Подключение двух датчиков с перекрестным контролем, что необходимо для мониторинга позиционных выключателей на защитных ограждениях
• Режимы сброса: После активации и устранения неисправности система требует сброса

Полупроводниковый выход обеспечивает передачу данных о статусе устройства в системы верхнего уровня, такие как SCADA или промышленные сети, что является обязательным требованием для современных цифровых производств.

Области применения в промышленности

PNOZ s4 24VDC 3 n/o 1 n/c предназначен для построения цепей безопасности в самых разных отраслях промышленности: машиностроении, автомобилестроении, робототехнике, упаковочной и пищевой промышленности.

Основные сценарии применения включают:

1. Контуры аварийной остановки: Устройство используется для мгновенного и безопасного останова оборудования
2. Мониторинг защитных ограждений: Модуль контролирует состояние замков и позиционных выключателей на дверях и люках защитных клеток
3. Интеграция с оптико-электронными защитными устройствами: Устройство может подключаться к световым барьерам и лазерным сканерам безопасности

Сравнение с аналогами других производителей

Важно понимать место продукта на рынке в сравнении с предложениями других ведущих производителей систем автоматизации и безопасности.

Siemens предлагает устройства с тесной интеграцией с собственными ПЛК и системами управления. Omron отличается широким ассортиментом реле безопасности с компактными размерами. Allen-Bradley делает акцент на интеграции своих устройств безопасности в общую архитектуру систем управления.

Pilz PNOZ s4 является эталонным, проверенным временем аппаратным решением с широким признанием и глобальными сертификатами, что делает его универсальным выбором для проектов любого масштаба.

Обзор линейки продуктов PNOZsigma

Модель PNOZ s4 является частью обширного семейства PNOZsigma, которое включает десятки моделей реле безопасности, каждая из которых предназначена для решения специфических задач.

Рекомендации по монтажу и эксплуатации

Для обеспечения заявленных характеристик безопасности и длительного срока службы устройства необходимо соблюдать правила монтажа и эксплуатации.

1. Проектирование: Разработка схемы подключения должна выполняться квалифицированным инженером
2. Монтаж: Установка устройства должна производиться на стандартную DIN-рейку в защищенном шкафу управления
3. Подключение: Особое внимание следует уделить корректности подключения входных цепей
4. Тестирование: После монтажа необходимо провести полное функциональное испытание системы
5. Обслуживание: Регламент технического обслуживания должен включать периодическую проверку работоспособности

Заключение

Устройство безопасности Pilz PNOZ s4 24VDC 3 n/o 1 n/c представляет собой современное и высоконадежное решение для построения систем безопасности промышленного оборудования. Его ключевыми преимуществами являются соответствие высшим категориям безопасности, надежная аппаратная реализация, гибкость настройки и возможность интеграции в современные системы управления.

Выбор данного модуля оправдан в проектах, где предъявляются строгие требования к отказоустойчивости и где необходимо обеспечить не только безопасность персонала, но и непрерывность производственного процесса за счет своевременного обнаружения неисправностей.
