Реле безопасности PNOZ s5 от Pilz: характеристики и применение

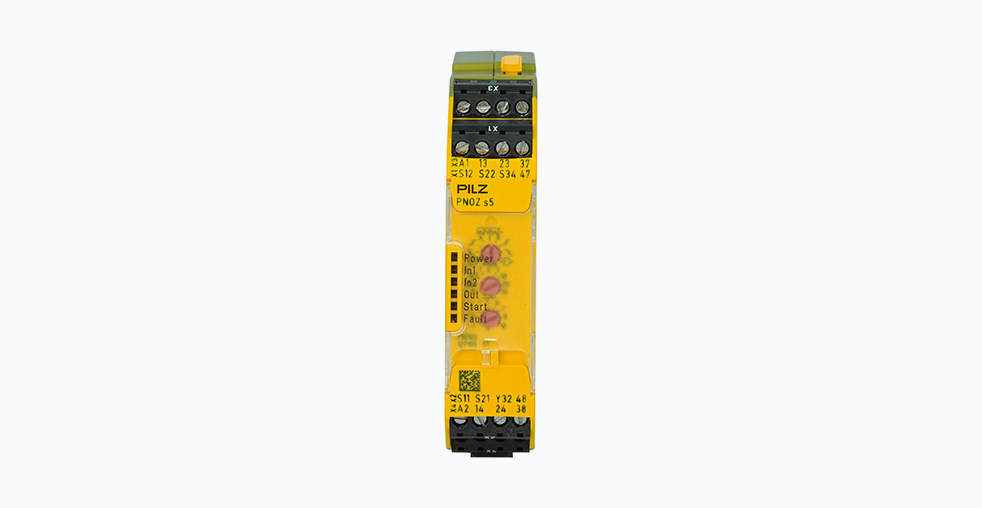

Реле безопасности PNOZ s5 от немецкой компании Pilz — это серия устройств, предназначенных для построения надежных цепей безопасности в современных промышленных автоматизированных системах. Они служат для мониторинга критически важных функций, таких как аварийная остановка, защита ограждений и работа световых завес, обеспечивая безопасность персонала и оборудования.
Технические характеристики и модельный ряд
Линейка PNOZ s5 включает несколько моделей, различающихся по напряжению питания. Модель PNOZ s5 24VDC работает от источника постоянного тока напряжением 24 В. Модель PNOZ s5 48-240VAC/DC является более универсальной, поддерживая работу от переменного и постоянного тока в широком диапазоне напряжений от 48 до 240 В. Это позволяет применять ее на объектах с разнородным электрооборудованием.
Все устройства серии обладают следующими выходными характеристиками:
- Два мгновенных нормально разомкнутых силовых контакта
- Два нормально разомкнутых контакта с выдержкой времени
- Один полупроводниковый выход для передачи сигналов мониторинга на программируемый логический контроллер или систему визуализации
Коммутационная способность силовых контактов составляет до 4 А для постоянного тока и до 3 А для переменного тока.
Ключевая особенность: программируемые временные задержки
Одним из основных функциональных преимуществ серии PNOZ s5 является возможность точной настройки времени задержки. Устройство предлагает выбор из более чем 40 предустановленных значений, от 0.04 секунды до 300 секунд. Эта функция критически важна для сложных технологических процессов, где необходимо обеспечить безопасное и плавное завершение операций перед остановкой оборудования, что положительно сказывается на производительности и качестве продукции.
Соответствие международным стандартам
Реле безопасности PNOZ s5 разработаны и сертифицированы в соответствии с самыми строгими международными стандартами функциональной безопасности, включая:
- EN ISO 13849-1 (Категория 4, Уровень производительности PL e)
- EN 62061 (Уровень полноты безопасности SIL 3)
Данные стандарты гарантируют высочайший уровень надежности и отказоустойчивости. Устройства также имеют необходимые сертификаты для применения по всему миру.
Сценарии применения и интеграция
PNOZ s5 используются для мониторинга широкого спектра устройств безопасности:
- Кнопки аварийного останова
- Защитные блокировочные выключатели на дверях и ограждениях
- Оптоэлектронные защитные устройства (световые завесы, лазерные сканеры)
- Концевые выключатели и педальные выключатели
Устройства поддерживают несколько режимов работы, включая автоматический и ручной сброс, а также одноканальный и двухканальный мониторинг с функцией обнаружения межканального короткого замыкания, что повышает отказоустойчивость системы.
Конструкция и монтаж
Реле PNOZ s5 выполнены в компактном корпусе для монтажа на стандартную DIN-рейку. Подключение осуществляется с помощью надежных винтовых или пружинных клемм, что ускоряет процесс установки и обслуживания. Степень защиты корпуса IP20 позволяет использовать устройство в стандартных промышленных шкафах управления. Диапазон рабочих температур составляет от -10 до +55 °C.
Сравнение с аналогами
На рынке реле безопасности, помимо Pilz, представлены продукты таких компаний, как Siemens (серия Sirius 3SK), Omron (серия G9SX) и Schneider Electric (серия Preventa XPS). Каждое решение имеет свои особенности.
PNOZ s5 занимают свою нишу, предлагая проверенную надежность, широкий диапазон питающих напряжений и уникальную гибкость настройки временных задержек без необходимости программирования.
Рекомендации по выбору
При выборе реле безопасности необходимо учитывать:
- Доступное напряжение питания в шкафу управления
- Тип и количество подключаемых устройств безопасности (кнопки, датчики)
- Необходимый уровень диагностики и тип выходного сигнала для ПЛК
- Требуемые категорию безопасности и уровень полноты безопасности для всей системы
- Условия эксплуатации, включая температурный диапазон и уровень вибраций
Для ответственных применений, где отказ системы безопасности недопустим, рекомендуется использовать двухканальные схемы подключения с перекрестным мониторингом.
Параметр | PNOZ s5 24VDC | PNOZ s5 48-240VAC/DC |
---|---|---|
Напряжение питания | 24 В постоянного тока | 48–240 В перем./пост. тока |
Количество силовых NO выходов | 4 (2 мгновенных, 2 с задержкой) | 4 (2 мгновенных, 2 с задержкой) |
Полупроводниковый выход | 1 | 1 |
Время задержки | 0.04–300 с (более 40 вариантов) | 0.04–300 с (более 40 вариантов) |
Стандарты безопасности | ISO 13849-1 (PL e, Cat. 4), EN 62061 (SIL 3) | ISO 13849-1 (PL e, Cat. 4), EN 62061 (SIL 3) |
Степень защиты (IP) | IP20 | IP20 |
Реле безопасности Pilz PNOZ s5 представляют собой современное решение, сочетающее в себе простоту применения традиционных реле с функциональностью, необходимой для сложных задач. Их универсальность, соответствие высшим категориям безопасности и легкость настройки делают их подходящим выбором для модернизации существующих и построения новых промышленных систем.
