Реле безопасности Pilz PNOZ X2P: компактное решение для промышленных систем

Эволюция реле безопасности в миниатюре
В современных промышленных системах требования к безопасности постоянно ужесточаются, а пространство в шкафах управления становится все более ограниченным. В таких условиях возрастает потребность в компактных, но технологичных решениях. Компания Pilz, обладающая многолетним опытом в области промышленной безопасности, разработала реле безопасности PNOZ X2P, которое сочетает минимальные габариты с расширенным функционалом.
Техническая концепция: функциональность в компактном исполнении

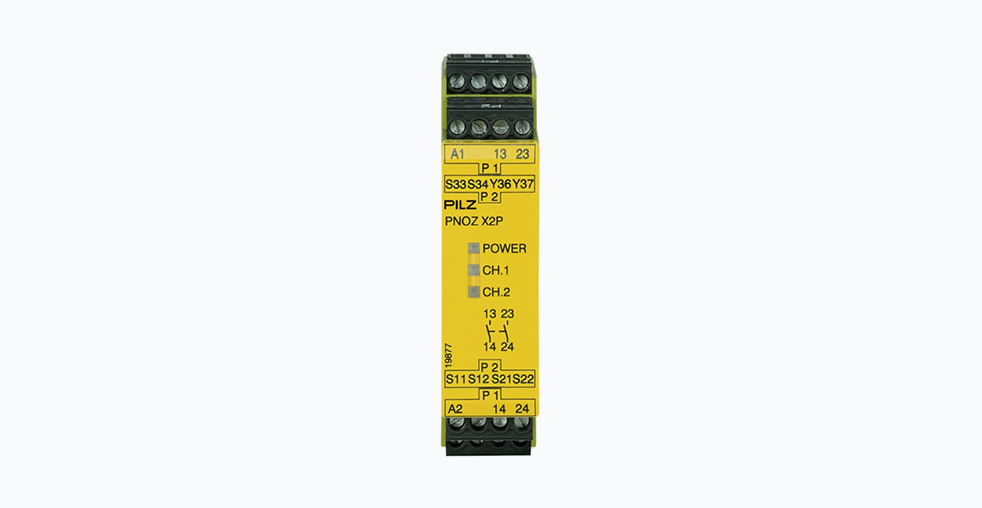

PNOZ X2P представляет собой автономное реле безопасности, предназначенное для мониторинга критических функций безопасности, включая аварийный останов, защитные ограждения и световые барьеры. Устройство сохраняет все ключевые характеристики полноразмерных модулей безопасности, но в значительно уменьшенном форм-факторе.
Устройство работает от напряжения 24 В постоянного и переменного тока, что обеспечивает универсальность подключения к различным промышленным сетям. Два безопасных нормально разомкнутых выходных контакта предназначены для коммутации цепей управления силовым оборудованием.
Габаритные характеристики устройства составляют 22,5 мм в ширину, что делает его одним из самых компактных решений в своем классе. Для подключения используются съемные винтовые клеммы, значительно упрощающие процесс монтажа и обслуживания. Конструкция позволяет быстро отсоединить реле, оставив подключенные провода на клеммной колодке.
Поддерживаются как одноканальные, так и двухканальные схемы подключения датчиков с функцией обнаружения перекрестных замыканий. Эта особенность обеспечивает соответствие высоким уровням полноты безопасности согласно стандарту ISO 13849-1 и уровням SIL по IEC 62061.
Параметр | PNOZ X2P | PNOZ X3 | PNOZ X11 |
---|---|---|---|
Количество безопасных выходов | 2 | 3 | 2 |
Ширина, мм | 22,5 | 45 | 22,5 |
Напряжение питания | 24 В AC/DC | 24 В AC/DC | 24 В DC |
Обнаружение перекрестных замыканий | Да | Да | Да |
Тип клемм | Съемные | Съемные | Стационарные |
Конструктивные особенности и эксплуатационные преимущества
Корпус устройства выполнен из пластика с классом горючести UL 94 V0 и степенью защиты IP40, что обеспечивает защиту от пыли и случайного прикосновения. Рабочий температурный диапазон от -10°C до +55°C гарантирует стабильную работу в различных промышленных условиях.
Международная сертификация включает маркировки CE, cULus, TÜV, EAC и UKCA, что подтверждает соответствие стандартам безопасности Европейского союза, Северной Америки, Великобритании и стран Евразийского экономического союза. Такая универсальность позволяет использовать устройство в оборудовании, поставляемом на различные международные рынки.
Энергопотребление устройства составляет приблизительно 1 Вт при питании постоянным током, что снижает нагрузку на источники питания. Совместимость с другими модулями серии PNOZ X и контактными расширителями позволяет создавать гибкие конфигурации систем безопасности.
Области применения и практическая реализация
PNOZ X2P находит применение в различных отраслях промышленности, где требуются компактные и надежные решения безопасности. В машиностроении устройство используется для защиты прессов, штамповочного оборудования и автоматизированных производственных линий. В робототехнике реле обеспечивает безопасность работы промышленных манипуляторов и автоматизированных комплексов.
Особую ценность устройство представляет при модернизации существующего оборудования, где пространство в шкафах управления ограничено. Возможность распределенной установки модулей безопасности непосредственно рядом с оборудованием позволяет сократить длину незащищенных кабельных линий и повысить надежность системы в целом.
Сравнительный анализ с решениями других производителей
При выборе реле безопасности важно учитывать особенности продукции различных производителей. Компания Siemens предлагает серию реле безопасности 3SK1, которые отличаются модульной конструкцией и возможностью программирования. Устройства Allen-Bradley Guardmaster от Rockwell Automation обеспечивают широкий выбор вариантов подключения и расширенный диагностический функционал.
Omron Electronics выпускает реле безопасности G9SA и G9SE с компактными размерами и встроенными функциями самодиагностики. Решения от Phoenix Contact серии PSR обеспечивают высокую степень защиты и широкий температурный диапазон.
PNOZ X2P занимает особое положение среди аналогов благодаря сочетанию минимальных габаритов, наличия съемных клемм и поддержки двухканальной логики с обнаружением замыканий. Устройство оптимально подходит для применений, где требуется максимальная надежность при минимальном занимаемом пространстве.
Перспективы развития технологий промышленной безопасности
Современные тенденции в области промышленной безопасности включают интеграцию устройств безопасности в общие сети управления, использование цифровых интерфейсов связи и внедрение расширенных функций диагностики. Развитие технологии IO-Link Safety позволяет получать подробную диагностическую информацию от датчиков безопасности и исполнительных устройств.
Возрастает важность кибербезопасности в системах промышленной безопасности, что требует реализации соответствующих защитных механизмов на уровне компонентов. Современные реле безопасности должны обеспечивать не только функциональную безопасность, но и защиту от несанкционированного доступа.
Заключение
Pilz PNOZ X2P представляет собой современное решение для построения компактных и надежных систем промышленной безопасности. Устройство сочетает минимальные габариты с расширенным функционалом, что делает его идеальным выбором для применений с ограниченным пространством. Широкая международная сертификация и совместимость с другими компонентами системы безопасности обеспечивают универсальность применения в различных отраслях промышленности.
