Реле безопасности PNOZ XV3.3P от Pilz: контроль времени для промышленных систем

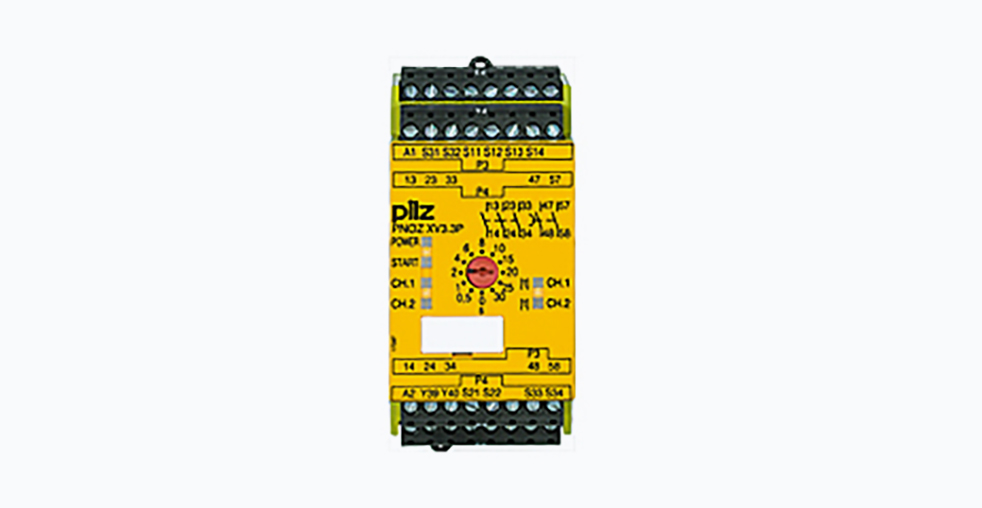

PNOZ XV3.3P 30/24VDC представляет собой реле безопасности с функцией выдержки времени, разработанное для применения в сложных системах защиты машин и оборудования. Устройство обеспечивает точное управление временными параметрами остановки, что критически важно для реализации безопасных последовательностей в автоматизированных производственных процессах.
Функциональные возможности и логика работы
Основное назначение PNOZ XV3.3P — мониторинг защитных ограждений и кнопок аварийного останова. Ключевым отличием данного реле от стандартных моделей является наличие двух безопасных выходов с задержкой на отключение. Эта функция позволяет выстраивать каскадные схемы остановки оборудования, предотвращая аварийные ситуации, связанные с несвоевременным размыканием цепей.
Устройство поддерживает два типа останова, определенных в стандартах безопасности:
- Категория останова 0: Мгновенное прекращение подачи энергии на исполнительные механизмы.
- Категория останова 1: Контролируемая остановка с подачей энергии на приводы для завершения рабочего цикла перед окончательным отключением.
Для настройки временных параметров доступно 12 предустановленных значений выдержки в диапазоне от 0.1 секунды до 30 секунд. Точность временных интервалов характеризуется высокой повторяемостью.
Технические характеристики и конструктивное исполнение
Выходные цепи: Модуль имеет 3 мгновенно замыкающихся и 2 нормально разомкнутых контакта с выдержкой времени. Для обеспечения надежности и долговечности коммутации контакты выполнены из серебряно-оловянного оксида с золотым покрытием. Такое решение повышает стойкость к дугообразованию и подгоранию.
Условия эксплуатации: Реле рассчитано на работу в температурном диапазоне от -10°C до +55°C и относительной влажности до 93% (без конденсата), что соответствует условиям большинства производственных цехов.
Соответствие стандартам: Устройство имеет сертификаты, подтверждающие соответствие международным стандартам.
Сравнение с аналогами и практическая значимость
PNOZ XV3.3P занимает нишу между базовыми реле безопасности и программируемыми логическими контроллерами безопасности. По сравнению с более простыми реле, модель XV3.3P предоставляет встроенные функции таймера, что избавляет от необходимости использовать дополнительные модули.
Ключевые преимущества для инженера-проектировщика:
- Компактность: Ширина модуля 45 мм позволяет экономить место в распределительном шкафу, объединяя функции реле и таймера в одном устройстве.
- Снижение нагрузки на ПЛК: Реализация функций задержки на уровне реле безопасности разгружает центральный контроллер, упрощая программирование и повышая отказоустойчивость системы.
- Удобство монтажа: Использование плагинных винтовых клемм ускоряет процесс установки и замены устройства.
Области применения в промышленности
Точный контроль времени делает PNOZ XV3.3P востребованным в различных отраслях.
- Робототехника: Обеспечение задержки между остановкой робота и разблокировкой защитного ограждения, гарантирующей полное прекращение движения всех осей.
- Конвейерные системы: Организация последовательного останова нескольких транспортерных линий для предотвращения скопления продукции и ее повреждения при срабатывании аварийной остановки.
- Обрабатывающие станки: Контроль завершения рабочего цикла пресса или станка с ЧПУ перед полной остановкой, что исключает повреждение инструмента и заготовки.
Особенности монтажа и эксплуатации
Устройство допускает монтаж в любом положении на стандартную DIN-рейку. Степень защиты корпуса IP40 обеспечивает базовую защиту от доступа к токоведущим частям. Оборудование соответствует требованиям по электромагнитной совместимости для промышленных сред.
PNOZ XV3.3P является специализированным реле безопасности, которое расширяет возможности стандартных защитных систем за счет интеграции точных временных функций. Его применение оправдано в задачах, где требуется надежная и диагностируемая реализация сложных последовательностей останова, соответствующих современным промышленным стандартам.
Сравнительная таблица характеристик реле безопасности с функцией задержки
Характеристика / Модель | Pilz PNOZ XV3.3P | Sick DFS60 Pro | Banner Engineering ESM-C |
---|---|---|---|
Количество временных диапазонов | 12 (0.1с — 30с) | 8 (0.1с — 20с) | 6 (0.5с — 10с) |
Типы поддерживаемых остановов | Категория 0, Категория 1 | Категория 0, Категория 1 | Категория 0 |
Количество безопасных выходов | 5 (3 мгновенных, 2 с задержкой) | 4 (2 мгновенных, 2 с задержкой) | 3 (2 мгновенных, 1 с задержкой) |
Номинальный ток выходов | До 8 А | До 6 А | До 5 А |
Степень защиты корпуса (IP) | IP40 | IP20 | IP40 |
