Реле безопасности PNOZ s2 от Pilz: компактное решение для промышленной автоматизации

Введение: Эволюция реле безопасности в миниатюре

В сфере промышленной автоматизации приоритетом является обеспечение безопасности персонала и надежности технологических процессов. Для решения этих задач применяются специализированные устройства — реле безопасности. Модуль PNOZ s2 от немецкой компании Pilz представляет собой компактное и эффективное решение для построения отказоустойчивых систем управления. Это устройство сочетает в себе классические принципы релейной логики и современные инженерные разработки.

Данный модуль выполняет функцию интеллектуального компонента, который непрерывно анализирует состояние подключенных датчиков безопасности и инициирует безопасное отключение исполнительных механизмов в соответствии с требованиями международных стандартов.

Техническая архитектура и конструктивные особенности

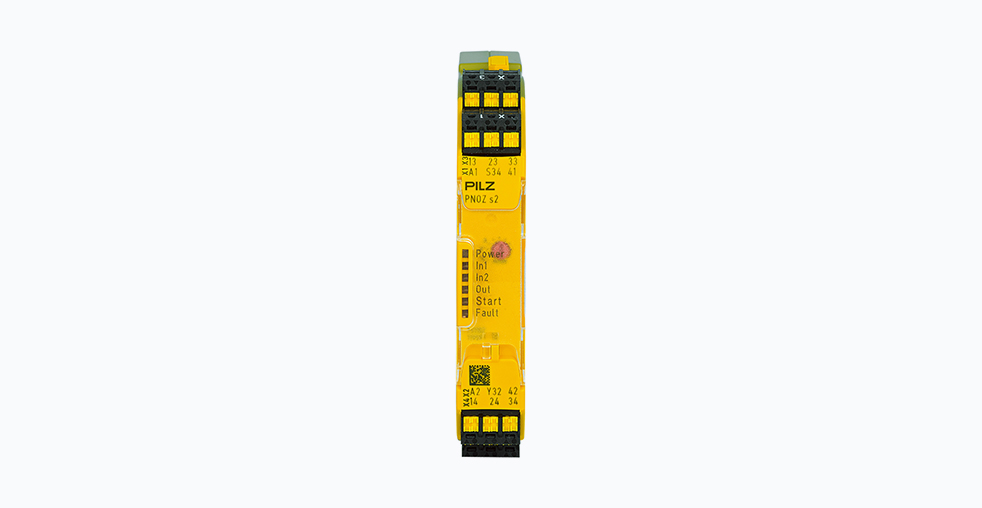

Конструкция модуля PNOZ s2 разработана для эксплуатации в условиях промышленных предприятий. Устройство отличается малыми габаритами: его ширина составляет всего 17,5 мм, что позволяет оптимизировать пространство внутри монтажного шкафа на DIN-рейке. Это преимущество особенно значимо при модернизации существующих систем с ограниченным свободным местом.

Ключевые технические характеристики включают:

• Напряжение питания: 24 В постоянного тока, что соответствует промышленному стандарту для систем управления.
• Силовые выходы: 3 нормально разомкнутых (NO) и 1 нормально замкнутый (NC) контакт, способные коммутировать нагрузку до 6 А при 24 В постоянного тока или 240 В переменного тока. Подобная конфигурация обеспечивает гибкость при управлении различными исполнительными устройствами.
• Дополнительный выход: Полупроводниковый выход (SSR) для специализированных применений.
• Тип клемм: В зависимости от модификации, доступны как съемные винтовые клеммы, так и пружинные клеммы для быстрого подключения.
• Класс защиты: IP40, что предполагает монтаж внутри защищенного шкафа, исключающего попадание влаги и крупных частиц пыли.
• Диапазон рабочих температур: От -10 °C до +55 °C, что позволяет использовать устройство в большинстве климатических зон без дополнительных систем терморегуляции.
• Категория безопасности: Устройство соответствует Категории 2 в соответствии со стандартом EN 954-1, что подразумевает использование проверенных принципов и компонентов для обеспечения высокой надежности.

Сценарии применения: Где раскрывается потенциал PNOZ s2

Модуль PNOZ s2 предназначен для решения широкого круга задач в малых и средних системах безопасности.

• Аварийные остановы: Устройство оптимально подходит для подключения кнопок аварийного останова. Его способность диагностировать обрыв цепи и гарантированно размыкать силовые выходы делает его ключевым элементом системы защиты персонала.
• Защитные ограждения: Безопасность доступа к опасным зонам часто контролируется с помощью блокировок ограждений. Модуль обрабатывает сигналы от этих выключателей, предотвращая запуск оборудования при открытом ограждении.
• Оптоэлектронные защитные устройства: Устройство может использоваться для мониторинга сигналов от световых завес, а также для реализации схем двухрукого управления, которые требуют одновременного нажатия двух кнопок для активации потенциально опасного процесса.

Для повышения отказоустойчивости системы при работе с датчиками, имеющими полупроводниковые выходы, рекомендуется использовать специализированный транзисторный выход модуля для построения каскадных схем безопасности.

Преимущества для инженера-практика

Выбор в пользу PNOZ s2 обусловлен рядом практических преимуществ, которые оценит любой специалист.

• Простота интеграции: В отличие от программируемых логических контроллеров безопасности, PNOZ s2 не требует специализированного программного обеспечения и глубоких знаний в области программирования. Его аппаратная логика работы понятна инженеру-электрику, что сокращает время пусконаладки и минимизирует риски ошибок конфигурирования.
• Надежность и предсказуемость: Аппаратная реализация логики обеспечивает высокий уровень надежности и детерминированности работы. Устройство выполняет строго заданную функцию, что критически важно для систем безопасности.
• Экономическая эффективность: Для простых применений, где не требуется гибкость программируемого контроллера, использование автономного реле безопасности является наиболее рациональным решением с точки зрения первоначальных инвестиций и общей стоимости владения, поскольку отсутствует необходимость в приобретении лицензий на программное обеспечение и обучении персонала.
• Совместимость: Устройство легко интегрируется в существующие системы управления от различных производителей благодаря стандартным входным и выходным интерфейсам.

Рекомендации по монтажу и эксплуатации

Для обеспечения заявленных характеристик безопасности необходимо соблюдать несколько ключевых правил.

• Правильное подключение: Внимательно следуйте схемам, приведенным в технической документации. Особое внимание уделите подключению нормально замкнутых контактов датчиков, так как это обеспечивает функцию диагностики цепи на обрыв.
• Регулярное тестирование: Несмотря на встроенные функции самодиагностики, регулярная проверка работоспособности всей цепи безопасности является обязательной практикой.
• Защита цепей: Рекомендуется предусмотреть внешние плавкие предохранители или автоматические выключатели для цепей питания и сильноточных нагрузок на выходах.
• Визуальная индикация: Следует использовать встроенные светодиоды для оперативного диагностирования состояния устройства, включая наличие питания, ошибки и состояние выходов.

Сравнение с аналогами других производителей

PNOZ s2 занимает четкую позицию на рынке средств безопасности. Для сравнения можно рассмотреть продукты других ведущих производителей.

• Siemens (3SK1): Программируемые реле безопасности серии 3SK1 предлагают большую гибкость за счет конфигурирования через программное обеспечение. Однако это увеличивает сложность проекта и требует квалификации. PNOZ s2 выигрывает в простоте и скорости внедрения для типовых задач.
• Omron (G9SA): Реле безопасности G9NA и G9SA схожи по концепции с PNOZ s2. Модели Omron часто имеют сравнимые токовые характеристики и компактные размеры. Выбор между ними может определяться требованиями к конкретным типам клемм, наличием на складе или стандартами предприятия.
• Rockwell Automation (Bulletin 440R): Продукция Allen-Bradley широко используется в Северной Америке и интегрирована в экосистему Rockwell. Модули 440R являются надежными аналогами, но их выбор часто обусловлен использованием контроллеров и другой периферии этого же производителя.

PNOZ s2 от Pilz сохраняет конкурентные преимущества за счет универсальности, широкой известности бренда в Европе и строгого соответствия международным стандартам.

Будущее аппаратных реле безопасности

В эпоху активного распространения программируемых контроллеров актуальность аппаратных реле безопасности остается высокой. Устройства, подобные PNOZ s2, сохраняют востребованность благодаря своей простоте, прозрачности логики работы и высокой надежности. Они являются оптимальным выбором для локализации функций безопасности на отдельном участке оборудования.

Современный тренд заключается в синергии аппаратных и программных решений: автономные реле безопасности могут использоваться в качестве дополнительного, независимого уровня защиты в системах, где основной контур реализован на программируемом контроллере.

Заключение

PNOZ s2 от Pilz — это проверенное решение для обеспечения безопасности, воплотившее в себе многолетний инженерный опыт. Его компактность, надежность и простота делают его универсальным инструментом для проектирования, модернизации и обслуживания промышленного оборудования.

В условиях возрастающей сложности автоматизированных систем ценность простых, понятных и безотказных устройств только увеличивается. PNOZ s2 подтверждает, что даже в самой сложной системе необходим надежный компонент, отвечающий за безопасность людей и оборудования.
