Реле безопасности PNOZ s3 750103 от Pilz: технические характеристики и применение

Введение

В современных промышленных системах требования к функциональной безопасности постоянно ужесточаются, а доступное пространство для монтажа оборудования часто ограничено. Реле безопасности PNOZ s3 750103 от компании Pilz представляет собой оптимальное сочетание надежности, компактности и многофункциональности. Это устройство разработано для выполнения критически важных задач по обеспечению безопасности персонала и оборудования, предлагая инженерам и проектировщикам расширенные возможности для создания эффективных производственных систем.

Данное реле безопасности относится к классу автономных защитных устройств, которые не требуют программирования и могут быть легко интегрированы в существующие системы управления. Его конструкция и функциональные особенности делают его подходящим решением для широкого спектра промышленных применений.

Технические характеристики и конструктивные особенности

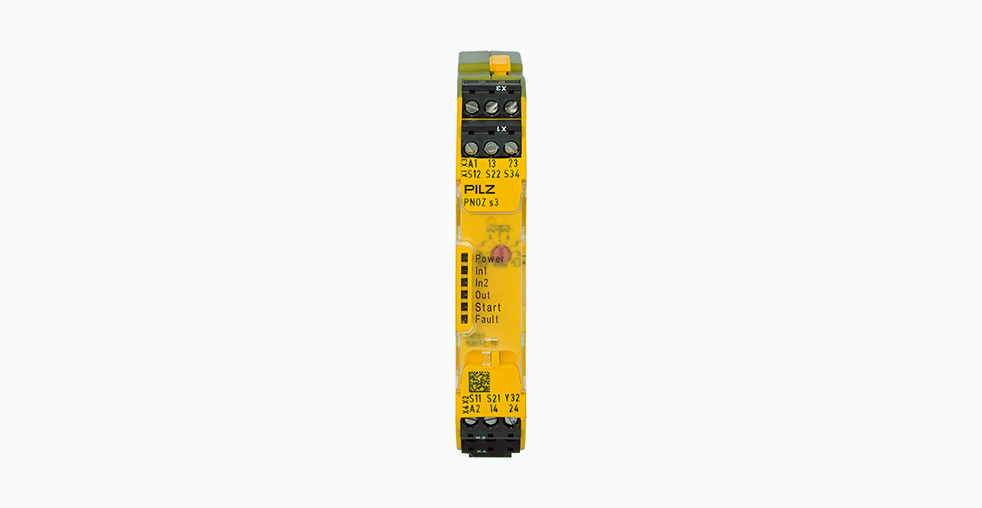

PNOZ s3 750103 — это автономное защитное реле серии PNOZsigma, предназначенное для мониторинга аварийных остановов, защитных ограждений и световых завес. Устройство обладает входными каналами, которые могут быть сконфигурированы как для одно-, так и для двухканального подключения с возможностью обнаружения коротких замыканий между контактами, что значительно повышает уровень безопасности системы.

Ключевые технические параметры:

• Рабочее напряжение: 24 В постоянного тока
• Диапазон рабочих напряжений: 20,4-28,8 В постоянного тока
• Потребляемый ток: менее 100 мА
• Безопасные выходы: 2 нормально разомкнутых контакта + 1 полупроводниковый выход
• Коммутационная способность: 6 А при 240 В переменного тока
• Категория безопасности по ISO 13849-1: PL e (Категория 4)
• Уровень полноты безопасности по IEC 61508: SIL 3
• Степень защиты: IP20 (при установке в шкафу)
• Температурный диапазон: от -10°C до +55°C
• Ширина модуля: 17,5 мм
• Вес устройства: приблизительно 150 г

Конструкция устройства предусматривает съемные винтовые клеммы, что значительно упрощает процесс монтажа и обслуживания. Благодаря компактным размерам, реле занимает минимальное пространство на DIN-рейке, что особенно ценно в условиях ограниченного монтажного пространства. Корпус устройства выполнен из самозатухающего пластика, что обеспечивает дополнительную защиту от распространения пламени в случае возгорания.

Уникальные особенности и преимущества

Обнаружение межканальных замыканий

Одной из ключевых особенностей PNOZ s3 является способность обнаруживать короткие замыкания между контактами входных каналов. Эта функция обеспечивает дополнительный уровень безопасности, предотвращая возможность несанкционированного запуска оборудования при возникновении неисправностей в цепи управления. Система диагностики непрерывно контролирует состояние входных цепей и немедленно блокирует работу устройства при обнаружении потенциально опасной ситуации.

Гибкость конфигурации

Устройство поддерживает различные режимы запуска: ручной, автоматический и контролируемый. Эта гибкость позволяет адаптировать реле под конкретные требования технологического процесса и особенности эксплуатации оборудования. Ручной режим требует подтверждения оператора для повторного запуска после срабатывания защиты, автоматический режим позволяет возобновить работу сразу после устранения неисправности, а контролируемый режим обеспечивает дополнительную проверку перед запуском.

Диагностические возможности

PNOZ s3 оснащен шестью светодиодными индикаторами, которые предоставляют исчерпывающую информацию о состоянии устройства и возможных неисправностях. Индикаторы отображают статус питания, состояние входных и выходных цепей, а также наличие ошибок в работе устройства. Это исключает необходимость использования внешних измерительных приборов для диагностики, сокращая время простоя оборудования.

Совместимость и расширяемость

Реле безопасности совместимо с коннекторами для расширения контактов, что позволяет уменьшить объем монтажных работ. Унифицированное расположение и маркировка клемм на всех устройствах серии PNOZsigma обеспечивает быстрое подключение и простоту конфигурации даже в сложных системах. Устройство может работать в составе распределенных систем безопасности совместно с другими компонентами Pilz.

Практическое применение и сценарии использования

PNOZ s3 750103 находит применение в различных отраслях промышленности, где требуется обеспечение безопасности персонала и оборудования:

Мониторинг аварийных остановов

Устройство эффективно используется для безопасного контроля кнопок аварийного останова на производственных линиях, прессах и другом промышленном оборудовании. Благодаря высокой категории безопасности, оно обеспечивает надежное отключение оборудования в критических ситуациях. Реле способно обрабатывать сигналы от различных типов аварийных выключателей, включая устройства с самовозвратом и с фиксацией положения.

Защита опасных зон

Реле оптимально подходит для мониторинга защитных ограждений и световых завес, предотвращая доступ персонала в опасные зоны во время работы оборудования. Двухканальная конфигурация входов с перекрестным контролем обеспечивает высокий уровень надежности системы защиты. Устройство может работать с различными типовыми системами безопасности, включая оптоэлектронные защитные устройства и механические блокировки.

Интеграция в сложные системы безопасности

Благодаря компактным размерам и возможности расширения с помощью дополнительных модулей, PNOZ s3 может использоваться как базовый элемент сложных систем безопасности, взаимодействуя с другими устройствами Pilz и сторонних производителей. Устройство поддерживает различные протоколы связи и может быть интегрировано в системы верхнего уровня для централизованного мониторинга состояния безопасности.

Сравнение с аналогичными устройствами

На рынке промышленной безопасности представлено несколько решений, сравнимых с PNOZ s3. Среди основных конкурентов можно выделить устройства безопасности от таких производителей, как Siemens (серия 3SK1), Schneider Electric (Preventa), Omron (G9SX), и Phoenix Contact (PSR).

Устройства Siemens 3SK1 предлагают схожие функциональные возможности, но требуют программирования через специализированное программное обеспечение. Schneider Electric Preventa отличаются модульной конструкцией и широкими возможностями расширения. Реле безопасности Omron G9SX характеризуются высокой скоростью срабатывания и компактными размерами. Продукция Phoenix Contact PSR известна своей универсальностью и простотой настройки.

Рекомендации по монтажу и эксплуатации

Особенности установки

При монтаже PNOZ s3 следует учитывать необходимость обеспечения надлежащего охлаждения устройства, особенно при работе в верхнем диапазоне температур. Рекомендуется оставлять свободное пространство вокруг модуля для оптимального теплоотвода. Минимальное расстояние между устройствами должно составлять не менее 10 мм для обеспечения достаточной конвекции воздуха.

Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Установка должна производиться в соответствии с требованиями производителя по моменту затяжки клеммных соединений, который обычно составляет 0,5-0,6 Н·м. Неправильная затяжка может привести к нарушению контакта и перегреву соединений.

Электромагнитная совместимость

Для обеспечения стабильной работы в условиях промышленных помех важно соблюдать рекомендации производителя по экранированию и заземлению сигнальных цепей. Использование экранированных кабелей и их правильное заземление с одной стороны позволит минимизировать влияние электромагнитных помех. Длина кабелей должна быть минимально необходимой, а трассировка силовых и сигнальных цепей должна осуществляться раздельно.

Совместимость с исполнительными устройствами

Полупроводниковый выход реле предназначен для подключения к высокоомной нагрузке и может использоваться для управления другими устройствами безопасности или передачи сигналов в систему контроля. При подключении индуктивных нагрузок необходимо предусмотреть соответствующую защиту в виде снабберных цепей или варисторов. Максимальная нагрузочная способность полупроводникового выхода ограничена 100 мА при напряжении до 30 В постоянного тока.

Соответствие международным стандартам

PNOZ s3 750103 соответствует строгим требованиям международных стандартов безопасности, включая:

• ISO 13849-1 (Категория 4, Уровень производительности e)
• IEC 62061 (SIL 3)
• EN 60947-5-1
• EN 60204-1
• UL 508
• CSA C22.2 No. 14

Соответствие этим стандартам подтверждается независимыми сертификационными органами, включая TÜV, UL и CSA. Это обеспечивает возможность использования устройства в широком спектре применений по всему миру без необходимости дополнительных проверок и сертификаций.

Перспективы и возможности модернизации

Для инженеров, планирующих модернизацию существующих систем безопасности, PNOZ s3 предлагает плавный путь перехода от традиционных релейных систем к более современным решениям. Устройство может работать совместно с существующей аппаратурой, обеспечивая совместимость с оборудованием разных поколений.

При проектировании новых систем PNOZ s3 служит надежной основой, которую в дальнейшем можно расширять с помощью дополнительных модулей серии PNOZsigma, таких как таймеры или модули расширения контактов. Совместимость с другими продуктами Pilz позволяет создавать комплексные системы безопасности, включая программируемые контроллеры безопасности и системы визуализации.

Развитие линейки продуктов Pilz в направлении цифровизации и интеграции с промышленными сетями передачи данных открывает дополнительные возможности для мониторинга и диагностики систем безопасности. Современные тенденции включают интеграцию с системами Индустрии 4.0 и поддержку протоколов промышленного Интернета вещей.

Заключение

PNOZ s3 750103 от Pilz представляет собой комплексное решение для построения надежных систем защиты персонала и оборудования. Его сочетание компактности, гибкости конфигурации и соответствия высшим категориям безопасности делает его подходящим выбором для современных промышленных применений.

Способность обнаруживать межканальные замыкания, расширенные диагностические возможности и унифицированная система подключения помогают инженерам создавать безопасные и экономически эффективные системы, сокращая время монтажа и упрощая процесс обслуживания.

В условиях ужесточающихся требований к промышленной безопасности и постоянного дефицита пространства для монтажа, PNOZ s3 750103 демонстрирует возможности современных технологий для обеспечения высокого уровня защиты при оптимизации использования ресурсов. Это соответствует текущим потребностям промышленной автоматизации и создает основу для будущего развития систем безопасности.
