Реле безопасности PNOZ s3 от Pilz: обзор и технические характеристики

Эволюция безопасности в промышленной автоматизации

Современные промышленные системы предъявляют повышенные требования к безопасности и отказоустойчивости оборудования. Ключевую роль в обеспечении защиты персонала и механизмов играют специализированные компоненты, среди которых особое место занимают реле безопасности. Эти устройства предназначены для непрерывного мониторинга и управления защитными функциями технологических установок. В данном обзоре рассматривается модель PNOZ s3 от немецкой компании Pilz, признанная одним из наиболее технологичных решений в данном сегменте.

Технические характеристики и конструктивные особенности

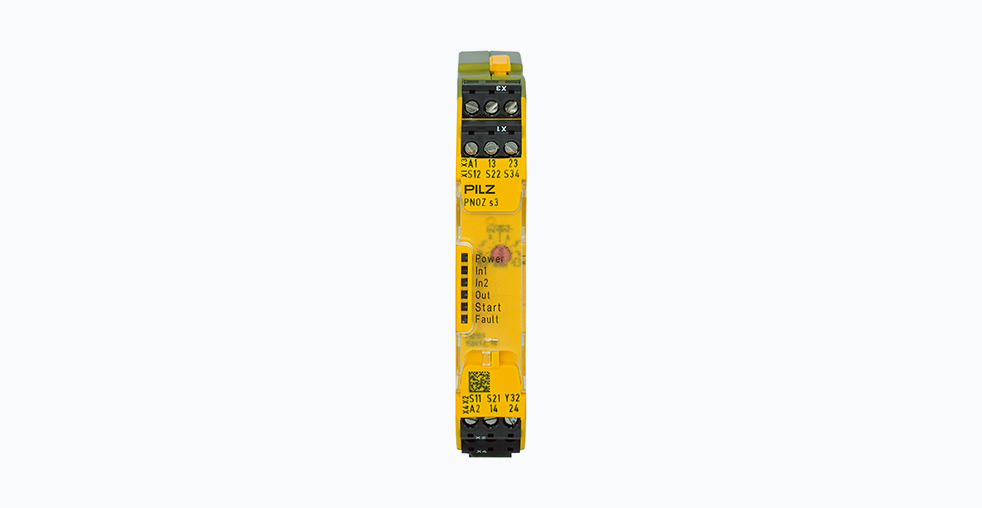

PNOZ s3 представляет собой автономное защитное реле семейства PNOZsigma, разработанное для реализации функций безопасности в промышленном оборудовании. Устройство характеризуется компактными габаритами при ширине всего 17,5 мм и предназначено для монтажа на стандартную DIN-рейку, что упрощает его интеграцию в существующие системы управления.

Параметры питания и подключения:

• Рабочее напряжение: 24 В постоянного тока
• Тип подключения: съемные винтовые клеммы или пружинные клеммы в зависимости от модификации
• Класс защиты: IP40, обеспечивающий защиту от случайного контакта с токоведущими частями и от проникновения твердых частиц размером более 1 мм

Входные и выходные характеристики:

• Входы: одно- или двухканальные с функцией обнаружения короткого замыкания между контактами
• Запуск: ручной или автоматический
• Выходы безопасности: 2 нормально разомкнутых контакта
• Дополнительный выход: 1 полупроводниковый выход
• Параметры контактов: 24 В постоянного тока / 6 А, 240 В переменного тока / 6 А

Эксплуатационные параметры:

• Диапазон рабочих температур: от -10°C до +55°C
• Категория безопасности: соответствует стандарту EN 954-1, достигает категории 4
• Степень защиты: IP20 при установке в распределительный шкаф
• Механическая износостойкость: не менее 10 миллионов циклов переключения

Сравнительный анализ модификаций PNOZ s3 представлен в таблице:

Функциональные возможности и сценарии применения

PNOZ s3 разработан для решения широкого спектра задач промышленной безопасности. Благодаря своей универсальности и надежности, устройство применяется в различных отраслях промышленности, включая машиностроение, автомобильную промышленность, производство упаковочного оборудования и робототехнические комплексы.

Ключевые области применения:

Аварийная остановка: обеспечение немедленного останова оборудования в критических ситуациях через разрыв силовой цепи. Устройство соответствует требованиям стандарта ISO 13850 по аварийной остановке.

Защитные ограждения: мониторинг положения защитных ограждений и блокировка оборудования при их открытии. Реле поддерживает подключение различных типов датчиков положения, включая механические выключатели и магнитные сенсоры.

Световые завесы: контроль и обработка сигналов от оптоэлектронных защитных устройств. PNOZ s3 обеспечивает мониторинг целостности лучей и обнаружение затенения в соответствии с требованиями стандарта IEC 61496.

Двурукое управление: реализация функций двухрукого управления для прессового и штамповочного оборудования, обеспечивающая одновременное нажатие двух кнопок для активации опасного движения.

Преимущества в практическом применении:

Гибкость конфигурации: возможность выбора между ручным и автоматическим запуском позволяет адаптировать устройство под конкретные требования технологического процесса. Ручной запуск требует подтверждения оператора после срабатывания, в то время как автоматический запуск возобновляет работу оборудования после устранения неисправности.

Диагностические возможности: функция обнаружения коротких замыканий между контактами повышает надежность системы в целом. Устройство обеспечивает визуальную индикацию состояния через светодиодные индикаторы, отображающие рабочий режим, ошибки и статус выходов.

Компактность: небольшая ширина устройства позволяет экономить место в распределительных шкафах, что особенно важно при модернизации существующих систем. Модульная конструкция обеспечивает простоту замены и обслуживания.

Уникальные особенности и практические рекомендации

Конструктивные особенности:

Одной из ключевых особенностей PNOZ s3 является модульная архитектура, которая позволяет легко адаптировать устройство под различные требования. В зависимости от модификации, устройство может комплектоваться либо съемными винтовыми клеммами, обеспечивающими надежное подключение даже в условиях вибрации, либо пружинными клеммами, которые ускоряют процесс монтажа и обслуживания.

Корпус устройства выполнен из самозатухающего пластика, устойчивого к воздействию машинных масел и химических реагентов. Конструкция предусматривает надежную защиту от неправильного подключения благодаря цветовой маркировке клемм и четкой шелкографии.

Совместимость и интеграция:

PNOZ s3 обладает высокой степенью совместимости с другими компонентами систем автоматизации. Полупроводниковый выход позволяет осуществлять непосредственное подключение к программируемым логическим контроллерам и другим устройствам управления без необходимости использования дополнительных интерфейсных модулей.

Устройство поддерживает интеграцию с системами управления основных производителей, включая Siemens, Rockwell Automation и Schneider Electric. Совместимость с различных типов датчиков и исполнительных механизмов делает его универсальным решением для построения комплексных систем безопасности.

Рекомендации по применению:

При проектировании систем безопасности с использованием PNOZ s3 следует учитывать следующие аспекты:

Тепловой режим: несмотря на широкий диапазон рабочих температур, следует обеспечить адекватную вентиляцию в распределительном шкафу для предотвращения перегрева. Рекомендуется соблюдать минимальные расстояния между устройствами для обеспечения свободной конвекции воздуха.

Электромагнитная совместимость: при прокладке кабелей следует соблюдать рекомендации производителя по разделению силовых и сигльных цепей. Использование экранированных кабелей и правильное заземление уменьшают влияние электромагнитных помех.

Резервирование питания: для повышения надежности системы рекомендуется использовать источники бесперебойного питания или резервные источники питания. Качество питающего напряжения напрямую влияет на надежность работы устройства.

Периодическое обслуживание: необходимо регулярно проверять состояние клеммных соединений и целостность проводки. Визуальный осмотр устройства следует проводить не реже одного раза в шесть месяцев.

Значение PNOZ s3 в современной промышленности

PNOZ s3 от компании Pilz представляет собой современное решение для реализации функций безопасности в промышленном оборудовании. Сочетание компактности, надежности и функциональности делает это устройство предпочтительным выбором для инженеров, проектирующих современные промышленные системы.

Соблюдение международных стандартов безопасности, расширенные диагностические возможности и гибкость конфигурации позволяют PNOZ s3 эффективно выполнять свои функции в различных отраслях промышленности. Устройство соответствует требованиям директив Machinery Directive 2006/42/EC и EMC Directive 2014/30/EU, что обеспечивает его применение на европейском рынке.

В условиях возрастающих требований к промышленной безопасности и надежности оборудования, такие устройства, как PNOZ s3, становятся необходимым элементом промышленных систем, обеспечивающим защиту персонала и оборудования от потенциально опасных ситуаций. По сравнению с аналогичными решениями от конкурентов, таких как Siemens 3SK1 или Allen-Bradley GuardMaster, продукт Pilz предлагает уникальное сочетание компактности и функциональности, хотя может уступать в некоторых специализированных функциях, таких как сетевая интеграция в системы высшего уровня.

Дальнейшее развитие линейки PNOZ s3 направлено на расширение диагностических возможностей и улучшение интеграции с промышленными сетями безопасности, что соответствует общим тенденциям развития Industry 4.0 и цифровизации производственных процессов.
