Реле безопасности PNOZ s4 от Pilz: технические характеристики и применение

Технические характеристики и конструктивные особенности

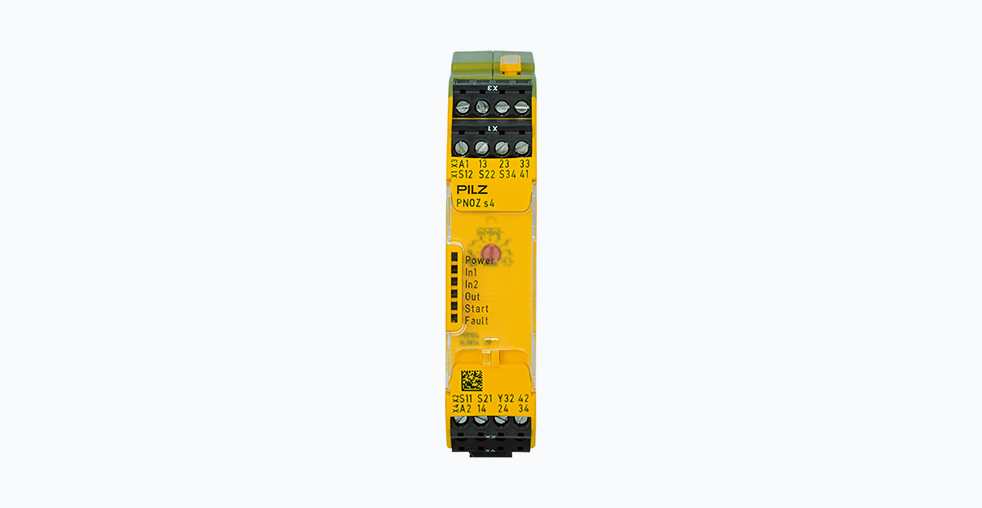

PNOZ s4 представляет собой автономное реле безопасности, разработанное для построения надежных систем защиты в соответствии с современными международными стандартами. Устройство сочетает в себе компактные размеры и высокую функциональность.
Электрические параметры: Аппарат рассчитан на рабочее напряжение 24 В постоянного тока, что соответствует отраслевому стандарту для систем управления и безопасности. Выходная контактная группа включает три нормально разомкнутых силовых контакта и один нормально замкнутый дополнительный контакт. Наличие полупроводникового выхода расширяет возможности интеграции в сложные системы управления.
Соответствие стандартам: Устройство соответствует строгим международным стандартам, включая EN 60947-5-1, EN ISO 13849-1, EN 62061 и VDE 0113-1. Сертификация авторитетными органами подтверждает соответствие требованиям безопасности различных регионов.
Показатели надежности: PNOZ s4 соответствует уровню производительности PL «e» согласно ISO 13849-1 и уровню полноты безопасности SIL 3 по IEC 61508/IEC 62061. Эти показатели подтверждают способность выполнять высокоуровневые функции безопасности при минимальном уровне риска.
Конструктивное исполнение: Компактный корпус шириной 22,5 мм позволяет эффективно использовать пространство на DIN-рейке. Устройство рассчитано на работу в диапазоне температур от -10 °C до +55 °C, что обеспечивает стабильную работу в различных промышленных условиях.
Функциональные возможности и сценарии применения
Универсальность PNOZ s4 делает его подходящим решением для разнообразных задач промышленной безопасности. Многообразие режимов работы включает одноканальный и двухканальный мониторинг, что критически важно для построения отказоустойчивых систем.
Основные сферы применения:
- Мониторинг кнопок аварийной остановки
- Контроль защитных ограждений и световых завес
- Обнаружение коротких замыканий в выходных цепях
- Мониторинг положения защитных дверц
- Обнаружение нарушения зоны безопасности
Доступны различные методы сброса: автоматический, ручной и ручной с мониторингом, которые выбираются в зависимости от конкретных требований применения.
Сравнительный анализ реле безопасности
В сравнении с аналогичными устройствами других производителей, PNOZ s4 демонстрирует конкурентные преимущества. Устройства Siemens 3SK1 предлагают схожие функции безопасности, но отличаются подходом к конфигурации. Оборудование от Omron и Schneider Electric также обеспечивает необходимый уровень безопасности, но может иметь различия в реализации интерфейсов и методах диагностики.
Параметр | PNOZ s4 | Siemens 3SK1 | Omron G9SA |
---|---|---|---|
Уровень безопасности | SIL 3, PL e | SIL 3, PL e | SIL 3, PL e |
Количество контактов | 3 НО, 1 НЗ | 2 НО, 2 НЗ | 2 НО, 1 НЗ |
Температурный диапазон | -10…+55°C | -25…+55°C | -10…+55°C |
Ширина модуля | 22,5 мм | 22,5 мм | 17,5 мм |
Преимущества для инженеров и проектировщиков
Для специалистов, выбирающих компоненты систем управления, PNOZ s4 предлагает практические преимущества. Гибкость конфигурации позволяет адаптировать устройство под различные задачи безопасности без замены аппаратной части, что ускоряет процесс проектирования и модернизации.
Простота монтажа и интеграции обеспечивается использованием съемных винтовых клемм, что значительно упрощает процесс подключения. Совместимость с другими компонентами систем управления позволяет легко встраивать устройство в комплексные решения.
Надежность работы подтверждена многочисленными испытаниями и длительной эксплуатацией в различных отраслях промышленности. Устройство демонстрирует стабильную работу в условиях промышленных помех и вибраций.
Практические аспекты выбора и эксплуатации
При выборе реле безопасности важно учитывать несколько ключевых факторов. Необходимо оценить требуемое количество и тип выходных контактов, уровень безопасности для конкретного применения, а также необходимость в специализированных функциях.
Критерии выбора:
- Требуемый уровень производительности (PL)
- Необходимая категория безопасности (SIL)
- Количество и тип входных сигналов
- Требования к диагностике и мониторингу
- Условия эксплуатации
Особое внимание следует уделять качеству подключения проводников к клеммам, поскольку это влияет на надежность контакта и общую безопасность системы. Правильный монтаж и регулярное техническое обслуживание обеспечивают длительную и бесперебойную работу устройства.
Интеграция в промышленные системы
PNOZ s4 может эффективно работать как автономное устройство, так и в составе распределенных систем безопасности. Совместимость с другими компонентами позволяет создавать комплексные решения для различных отраслей промышленности.
Устройство поддерживает интеграцию с системами верхнего уровня через полупроводниковый выход, что обеспечивает возможности для диагностики и сбора данных. Это позволяет осуществлять непрерывный мониторинг состояния системы безопасности и своевременно обнаруживать потенциальные проблемы.
Заключение
PNOZ s4 от Pilz представляет собой современное решение для построения систем промышленной безопасности. Техническое совершенство, соответствие международным стандартам и продуманная конструкция делают его надежным компонентом для различных промышленных применений.
Устройство сочетает высокий уровень безопасности с простотой использования и гибкостью конфигурации. Широкие функциональные возможности и надежность работы обеспечивают его востребованность в различных отраслях промышленности.
Выбор подобных компонентов требует тщательного анализа технических характеристик и соответствия конкретным требованиям применения. Правильный подбор и установка реле безопасности способствуют созданию эффективных и надежных производственных систем.
