Реле безопасности PNOZ s5 C 24VDC от Pilz: компактное решение с временной логикой

Модуль PNOZ s5 C 24VDC от немецкой компании Pilz представляет собой компактное реле безопасности, которое интегрирует в себе функции защитного отключения и программируемого временного контроля. Данное устройство находит применение в системах управления промышленным оборудованием, где предъявляются высокие требования к функциональной безопасности.

Устройство и принцип работы

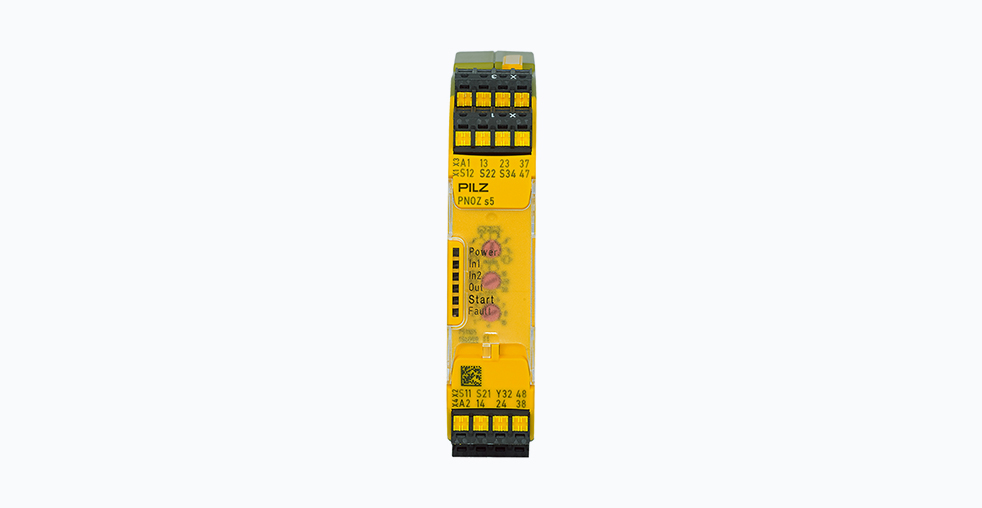

PNOZ s5 C является автономным устройством из серии PNOZsigma. Его конструкция предусматривает установку на стандартную DIN-рейку шириной 35 мм. Механизм работы основан на непрерывном мониторинге состояния входных сигналов от защитных устройств, таких как кнопки аварийной остановки, датчики положения защитных ограждений или световые завесы. При получении сигнала о нарушении безопасных условий реле размыкает свои силовые контакты, инициируя остановку оборудования. Уникальность данной модели заключается в наличии программируемых временных задержек на включение или отключение, что расширяет сферу его применения.

Ключевые компоненты модуля включают:

• Входные цепи: Три входа для подключения датчиков безопасности
• Выходные цепи: Два мгновенных нормально разомкнутых контакта, два нормально разомкнутых контакта с временной задержкой и один полупроводниковый выход для диагностики
• Логический модуль: Обеспечивает обработку входных сигналов по заданной логике и управление временными функциями
• Светодиодная индикация: Шесть светодиодов для визуального контроля статуса питания, состояния входов, выходов и ошибок

Технические характеристики

Функциональные возможности и преимущества

Основным преимуществом PNOZ s5 C является гибкость настройки временных параметров. Пользователь может выбрать одно из более чем 40 предустановленных значений задержки, что позволяет адаптировать устройство под конкретную технологическую задачу без использования внешних таймеров.

Типовые функции временной задержки:

• Задержка на включение: После подачи разрешающего сигнала реле выдерживает установленную паузу перед замыканием выходных контактов. Это используется для организации последовательного пуска механизмов и предотвращения их одновременного включения
• Задержка на отключение: При поступлении сигнала аварийной остановки реле поддерживает выходные контакты в замкнутом состоянии в течение заданного времени. Это критично для безопасного останова оборудования с большой инерцией, например, вентиляторов или конвейерных линий

Конструктивные особенности также способствуют удобству монтажа и эксплуатации. Пружинные клеммы ускоряют процесс подключения проводников без необходимости использования специального инструмента. Запираемая прозрачная крышка предохраняет переключатели настройки времени от несанкционированного или случайного изменения после ввода системы в эксплуатацию.

Области применения в промышленности

Универсальность PNOZ s5 C позволяет использовать его в различных отраслях промышленности.

1. Обрабатывающие центры и станки с ЧПУ: Для контроля защитных ограждений с функцией задержки. После закрытия дверцы реле выдерживает время, необходимое для полной остановки шпинделя и подвижных частей, прежде чем разрешить новый цикл
2. Конвейерные системы и транспортеры: Реализация безопасного останова с задержкой, позволяющая погасить инерцию движущейся ленты без риска для оборудования. Также используется для создания временных интервалов между запуском соседних конвейеров
3. Роботизированные комплексы: Организация аварийного останова манипуляторов, а также контроль безопасных зон вокруг робота. Временная задержка обеспечивает завершение текущей траектории движения робота до полной остановки
4. Упаковочное и фасовочное оборудование: Мониторинг световых завес и безопасное управление циклами, где требуется пауза между операциями

Заключение

PNOZ s5 C 24VDC от Pilz является эффективным решением для построения надежных систем безопасности на промышленных объектах. Его ключевые достоинства — компактные размеры, упрощающие компоновку шкафов управления, и встроенные функции временного контроля, которые снижают общую сложность и стоимость проекта за счет отказа от дополнительных компонентов. Соответствие высшему уровню надежности по стандарту ISO 13849-1 (Категория 4 / PL e) делает этот модуль подходящим для применения в критически важных системах защиты персонала и оборудования.
