Автономное реле безопасности PNOZ X1 774300 от Pilz

Технические характеристики

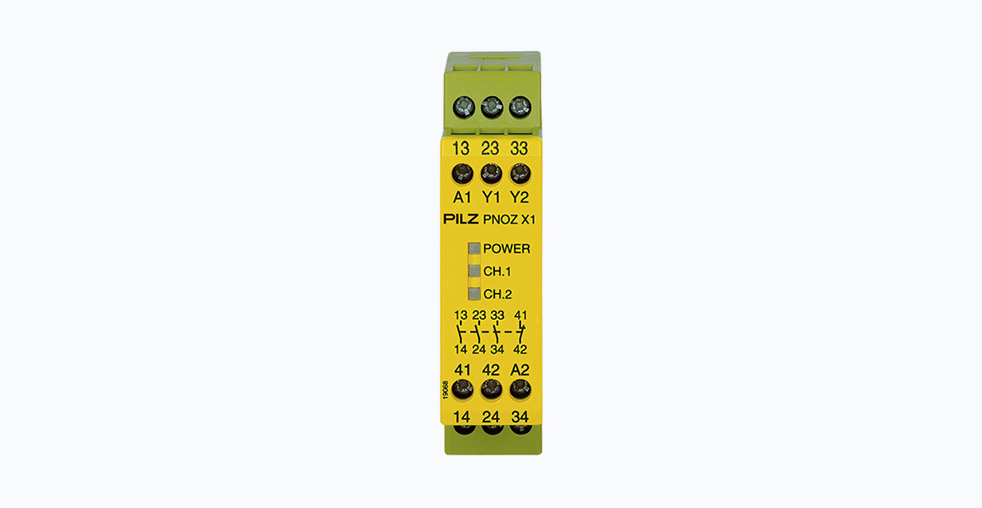

Автономное реле безопасности PNOZ X1 (модель 774300) предназначено для мониторинга функций безопасности, таких как аварийный останов и защитные ограждения. Устройство сочетает надежность семейства PNOZ с компактным дизайном, что делает его решением для современных машин с ограниченным пространством в шкафу управления.
Техническая спецификация устройства раскрывает его ключевые преимущества для инженера-проектировщика.
- Напряжение питания: 24 В AC/DC. Универсальность типа напряжения упрощает проектирование и позволяет интегрировать реле в системы как с постоянным, так и с переменным током.
- Входы: Одноканальная логика. Предназначено для одноканального подключения датчиков.
- Выходы: 3 нормально разомкнутых и 1 нормально замкнутый силовых контакта. Такая конфигурация предоставляет гибкость для построения схем управления.
- Токовая нагрузка контактов: До 6 А для категорий применения AC1/DC1 и до 5 А для AC15/DC13. Это обеспечивает коммутацию достаточно мощных нагрузок, таких как контакторы пускателей.
- Степень защиты: IP40. Корпус обеспечивает защиту от доступа к опасным частям инструментом диаметром более 1 мм, но не защищен от проникновения воды. Монтаж должен производиться в защищенном шкафу.
- Диапазон рабочих температур: От -10°C до +55°C, что соответствует условиям промышленных предприятий.
- Габариты: Ширина 22.5 мм. Компактность позволяет экономить место на DIN-рейке.
Уровни безопасности и сертификация
PNOZ X1 соответствует строгим международным стандартам, что подтверждается маркировкой:
- Уровень выполнения безопасности по ISO 13849-1: e.
- Категория по ISO 13849-1: 4.
- Уровень полноты безопасности по IEC 61508: SIL 3.
Прибор имеет сертификаты CE, CCC, UKCA, cULus, EAC, TÜV.
Конструктивные особенности и практические преимущества
Простота монтажа и коммутации
Реле оснащено встроенными винтовыми клеммами, рассчитанными на гибкие проводники сечением от 24 до 10 AWG. Это упрощает монтаж и обеспечивает надежное соединение. Допускается любое положение монтажа на стандартную DIN-рейку, что дает свободу при компоновке шкафа.
Материалы и надежность
Контактные группы выполнены из материала AgCuNi с дополнительным покрытием 0.2 мкм золота. Такое сочетание обеспечивает низкое переходное сопротивление, устойчивость к дугообразованию и коррозии, что влияет на долговечность и надежность коммутации даже при большом количестве циклов срабатывания.
Экологическая совместимость
Устройство содержит вещество, подлежащее регистрации в рамках REACh. Это важный нюанс для проектов, где предъявляются особые экологические требования, однако прибор остается совместимым с директивой RoHS.
Сравнение с аналогами и место в линейке PNOZ X
PNOZ X1 является частью обширного семейства PNOZ X. Его ключевое отличие — базовая, но эффективная функциональность в минимальном форм-факторе. В той же линейке представлены устройства с расширенными возможностями.
PNOZ X2P и X3P предлагают двухканальную логику с диагностикой короткого замыкания между контактами, что необходимо для мониторинга более сложных систем безопасности.
PNOZ X7 и X7.1 — это компактные реле с иной конфигурацией контактов и напряжением питания до 240 В AC.
PNOZ XV1P — реле безопасности с регулируемой временной задержкой, что открывает возможности для реализации специальных логических функций.
PNOZ X1 занимает нишу решения для типовых задач, где не требуются дополнительные функции вроде задержки или расширенной диагностики.
Рекомендации по применению
Устройство идеально для организации аварийного останова, блокировок защитных ограждений или мониторинга световых завес на оборудовании малой и средней сложности.
Одноканальная логика подразумевает, что для достижения заявленного уровня безопасности PL e и SIL 3 подключаемые датчики сами должны соответствовать этим высоким требованиям. Целостность всего контура безопасности критически важна.
При работе с универсальным питанием 24 V AC/DC необходимо внимательно следить за правильностью фазировки при подключении переменного напряжения, хотя большинство таких устройств имеют защиту от неправильного подключения.
PNOZ X1 774300 — это пример инженерного подхода, при котором простота не противоречит надежности. Его выбор оправдан в ситуациях, где требуется отказоустойчивость, подтвержденная международными сертификатами, при ограничениях по бюджету и месту.
Характеристика | Значение |
---|---|
Напряжение питания | 24 В AC/DC |
Количество входов | 1 канал |
Количество выходов | 3 NO, 1 NC |
Максимальный ток контактов | 6 А (AC1/DC1) |
Степень защиты | IP40 |
Рабочая температура | -10°C до +55°C |
Ширина | 22.5 мм |
