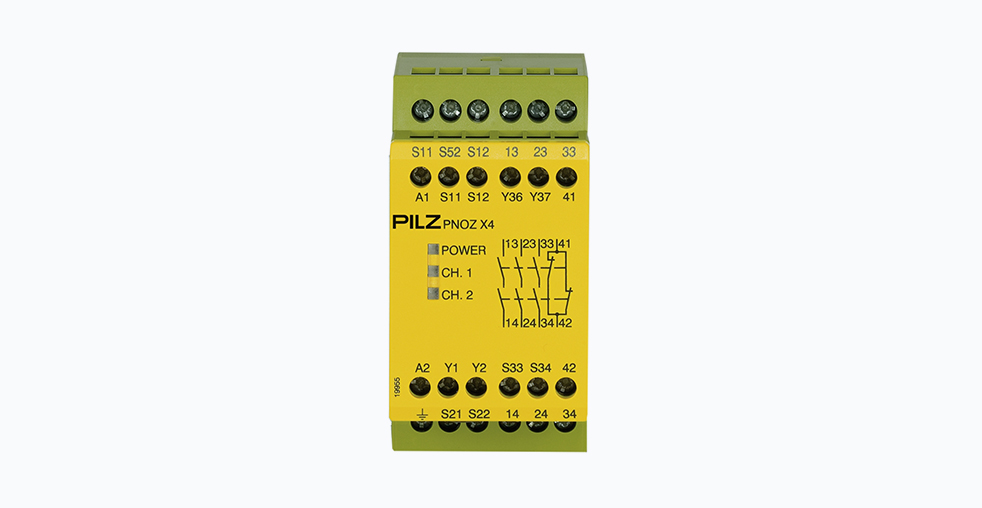

Реле безопасности PNOZ X4 от Pilz: технические характеристики и применение

Технические характеристики: детальный обзор
PNOZ X4 доступен в двух основных вариантах исполнения по напряжению питания: 24 В постоянного тока и 230 В переменного тока. Такое решение позволяет легко интегрировать устройство в различные промышленные системы без необходимости использования дополнительных преобразователей напряжения.
Ключевые технические параметры:
- Напряжение питания: 24 В DC или 230 В AC
- Безопасные контакты: 3 нормально разомкнутых (NO) + 1 нормально замкнутый (NC)
- Конструкция: чисто релейная, без полупроводниковых выходов
- Максимальный ток нагрузки: 8 А AC1/DC1 или 5 А AC15
- Рабочая температура: от -10°C до +55°C
- Степень защиты: IP40
- Габаритные размеры: 45 × 87 × 121 мм (ширина × высота × глубина)
Устройство соответствует строгим международным стандартам безопасности, включая CE, cULus Listed, TÜV, CCC и EAC, что обеспечивает его применение в различных регионах мира без дополнительных доработок.
Сравнительные характеристики вариантов PNOZ X4
Параметр | PNOZ X4 24VDC | PNOZ X4 230VAC |
---|---|---|
Напряжение питания | 24 В DC | 230 В AC |
Потребляемая мощность | Не указана | 5 ВА |
Максимальный ток нагрузки | 8 А DC1 | 5 А AC15 |
Вес нетто | 270 г | 370 г |
Конструктивные особенности и инженерные решения
Конструкция PNOZ X4 демонстрирует внимательное отношение инженеров Pilz к потребностям промышленных пользователей. Встроенные винтовые клеммы обеспечивают надежное подключение проводников сечением от 0,2 до 6 мм², что исключает необходимость использования дополнительных аксессуаров для монтажа.
Фиксированный тип клемм повышает надежность соединений в условиях вибрации, характерных для промышленных сред. Материал контактов — серебряно-оловянный оксид с дополнительным золотым покрытием толщиной 0,2 мкм — обеспечивает низкое переходное сопротивление и устойчивость к эрозии при коммутации индуктивных нагрузок.
Корпус устройства выполнен из ABS-пластика с классом горючести UL 94 V0, что обеспечивает защиту от распространения пламени в случае возгорания. Компактная ширина 45 мм позволяет разместить устройство даже в ограниченном пространстве распределительного шкафа.
Функциональные возможности и режимы работы
PNOZ X4 поддерживает различные режимы работы: одно- и двухканальный, с автоматическим или ручным сбросом, с контролем сброса и с обнаружением короткого замыкания между контактами. Эта гибкость позволяет адаптировать устройство под конкретную задачу без изменения аппаратной конфигурации.
Устройство предназначено для мониторинга различных функций безопасности:
- Аварийные остановы (E-STOP)
- Защитные ограждения с контролем положения
- Безопасные дверцы
- Двухручное управление
Возможность обнаружения короткого замыкания между контактами входных устройств значительно повышает уровень безопасности системы в целом. Это особенно важно при использовании устройств с ручным сбросом после аварийной ситуации.
Практическое применение в различных отраслях
PNOZ X4 находит применение в различных отраслях промышленности — от автоматизированных производственных линий до специализированного технологического оборудования.
Типичные сценарии использования:
- Защита прессов и штамповочного оборудования
- Обеспечение безопасности на роботизированных участках
- Защита периметра опасных зон на конвейерных линиях
- Системы аварийного останова на подъемно-транспортном оборудовании
При проектировании системы безопасности с использованием PNOZ X4 важно учитывать категорию останова (категория 0), которая определяет требования к реализации функции остановки оборудования.
Модули расширения и система масштабирования
Для случаев, когда стандартной конфигурации контактов PNOZ X4 недостаточно, Pilz предлагает систему модулей расширения PZE X series. Эти модули позволяют увеличить количество безопасных контактов без необходимости установки дополнительных реле безопасности.
Модули расширения доступны в различных вариантах:
- PZE X4 24VDC 4n/o — 4 нормально разомкнутых контакта
- PZE X4P 24VDC 4n/o — со съемными винтовыми клеммами
- PZE 9 24VDC 8n/o 1n/c — 8 NO + 1 NC контакт
- Специализированные модули с временной задержкой (PZE X4V series)
Варианты модулей расширения для PNOZ X4
Модель | Выходы | Напряжение | Особенности |
---|---|---|---|
PZE X4 | 4 NO | 24 В DC | Базовый модуль |
PZE X4P | 4 NO | 24 В DC | Съемные клеммы |
PZE 9 | 8 NO + 1 NC | 24 В DC | Максимальное расширение |
PZE X4V | 4 NO | 24 В DC | С функцией задержки |
Использование модулей расширения позволяет создавать гибкие и масштабируемые системы безопасности, адаптированные под конкретные требования оборудования.
Особенности монтажа и эксплуатации
Монтаж PNOZ X4 не представляет значительных сложностей для квалифицированного персонала. Устройство может устанавливаться в любом положении, что обеспечивает гибкость при компоновке распределительного шкафа.
Рекомендации по монтажу и эксплуатации:
- Обеспечение достаточного пространства вокруг устройства для воздухообмена
- Избегание установки в зонах с возможностью конденсации влаги
- Соблюдение требований к моменту затяжки клемм при подключении
- Регулярная проверка состояния контактов в рамках планового технического обслуживания
Для защиты от несанкционированного доступа рекомендуется использовать защитные колпачки PKB, которые физически ограничивают возможность манипуляций с органами управления.
Сравнительный анализ с решениями других производителей
На рынке промышленной безопасности представлены аналогичные решения от различных производителей. Устройства безопасности от Siemens (серия 3SK1), Phoenix Contact (серия PSR) и Eaton (серия PSR) предлагают схожие функциональные возможности, но имеют различные технические характеристики и конструктивные особенности.
Решения Siemens отличаются модульной архитектурой и широкими возможностями программирования. Устройства Phoenix Contact предлагают компактные размеры и простоту монтажа. Продукция Eaton характеризуется высокой надежностью и длительным сроком службы.
PNOZ X4 занимает особую позицию благодаря сочетанию компактности, универсальности и совместимости с системой расширения Pilz. Устройство предлагает оптимальное соотношение функциональности и простоты использования для средних и малых систем безопасности.
Преимущества и области оптимального применения
Среди аналогов на рынке PNOZ X4 выделяется несколькими ключевыми преимуществами:
- Компактность — ширина 45 мм позволяет экономить место в распределительных шкафах
- Универсальность — два варианта напряжения питания и различные режимы работы
- Совместимость — возможность расширения с помощью модулей PZE X series
- Надежность — использование качественных материалов и соответствие международным стандартам
- Простота интеграции — стандартный монтаж на DIN-рейку и интуитивно понятная маркировка
Эти преимущества делают PNOZ X4 оптимальным выбором для широкого спектра применений, где требуется надежная и гибкая система безопасности. Устройство особенно хорошо подходит для применения в машиностроении, автомобильной промышленности, пищевом производстве и других отраслях, где предъявляются высокие требования к безопасности оборудования.
Перспективы развития и будущие применения
PNOZ X4 представляет собой удачное сочетание проверенных временем технологий и современных подходов к проектированию систем безопасности. Его универсальность, надежность и способность интегрироваться в сложные системы безопасности делают его предпочтительным выбором для инженеров, отвечающих за проектирование и модернизацию промышленного оборудования.
В условиях ужесточения требований к промышленной безопасности и увеличения сложности технологических процессов значение таких устройств, как PNOZ X4, продолжает расти. Оно демонстрирует, что даже в такой консервативной области, как релейная автоматика, возможно появление инновационных продуктов, отвечающих вызовам современной промышленности.
Выбор PNOZ X4 — это инвестиция в надежность, гибкость и соответствие международным стандартам, что в конечном итоге способствует повышению общей эффективности производственных процессов. Устройство продолжает развиваться, адаптируясь к новым требованиям промышленности и включая последние достижения в области безопасности.
