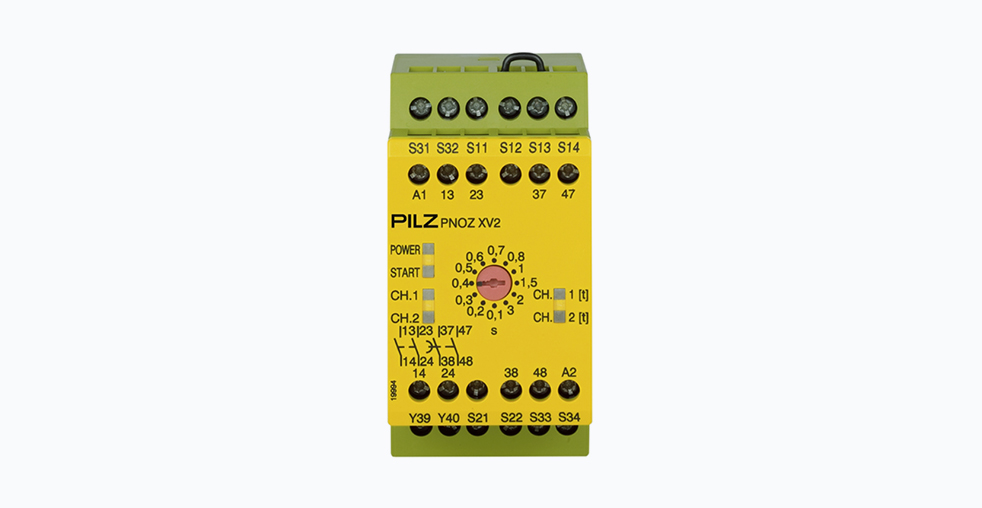

Реле безопасности PNOZ XV2 от Pilz: многофункциональные модули для сложных промышленных задач

Эволюция реле безопасности: многофункциональные модули для сложных промышленных задач
Современные промышленные системы предъявляют высокие требования к функциональной безопасности, где классические решения часто не справляются с комплексными задачами. В этом контексте безопасные реле PNOZ XV2 от компании Pilz демонстрируют свою исключительную ценность. Эти устройства представляют собой многофункциональные интеллектуальные модули безопасности, способные адаптироваться к разнообразным промышленным сценариям.
Данная статья исследует технические особенности, практические преимущества и области применения серии PNOZ XV2, предоставляя специалистам глубокое понимание возможностей этих устройств.
Технические характеристики: детальный анализ возможностей
Диапазон питания и универсальность
Серия PNOZ XV2 предлагает различные модели с широким диапазоном рабочих напряжений. Например, модель PNOZ XV2.1 поддерживает напряжение от 24 до 240 В переменного и постоянного тока, что обеспечивает исключительную гибкость при интеграции в различные энергетические системы. Для применений, требующих постоянного напряжения, доступны специализированные версии, такие как PNOZ XV2 3/24VDC и PNOZ XV2 30/24VDC.
Конфигурации контактов и их назначение
Ключевой особенностью серии является вариативность конфигураций контактов, включая два нормально разомкнутых контакта и два нормально разомкнутых контакта с задержкой времени. Доступны как фиксированные, так и программируемые варианты временных задержек. Эта гибкость позволяет точно адаптировать поведение реле под конкретные требования безопасности технологического процесса.
Временные задержки: точность и программируемость
Одной из наиболее впечатляющих особенностей PNOZ XV2 является возможность программируемых временных задержек в диапазоне от 0,1 до 30 секунд. Устройство предлагает двенадцать предустановленных уровней задержки, что позволяет точно настраивать временные параметры для различных применений. Точность срабатывания составляет два процента, что обеспечивает стабильную и предсказуемую работу защитных систем.
Механическая конструкция и условия эксплуатации
PNOZ XV2 демонстрирует надежную конструкцию, разработанную для суровых промышленных условий. Устройства работают в диапазоне температур от минус десяти до плюс пятидесяти пяти градусов Цельсия с защитой от влажности до девяноста трех процентов при сорока градусах без конденсации. Степень защиты соответствует стандарту IP40, а устойчивость к вибрации обеспечивается в соответствии с EN 60068-2-6. Компактные размеры сорок пять миллиметров в ширину для большинства моделей позволяют эффективно использовать монтажное пространство.
Функциональные возможности: безопасность и адаптивность
Мониторинг аварийных остановов и защитных ограждений
PNOZ XV2 обеспечивает надежный мониторинг систем аварийной остановки и защитных ограждений. Устройство поддерживает как одноканальное, так и двухканальное подключение с возможностью обнаружения коротких замыканий между контактами, что критически важно для достижения требуемого уровня безопасности в соответствии с международными стандартами.
Категории безопасности и сертификация
Серия PNOZ XV2 соответствует высоким категориям безопасности, включая уровень производительности «e» по ISO 13849-1, категорию безопасности 4 по тому же стандарту и уровень целостности безопасности SIL 3 по IEC 61508. Устройства имеют многочисленные сертификаты, включая CE, UKCA, cULus Listed, TÜV и EAC, что подтверждает их соответствие международным стандартам и облегчает их использование в глобальных проектах.
Сравнительный анализ моделей серии PNOZ XV2
Для наглядного сравнения различных моделей серии представлена следующая таблица:
Модель | Напряжение питания | Конфигурация контактов | Временные задержки | Ширина |
---|---|---|---|---|
PNOZ XV2.1 | 24-240 В AC/DC | 2 НО, 2 НО с задержкой | 0.1-3 с | 90 мм |
PNOZ XV2 3/24VDC | 24 В DC | 2 НО, 2 НО с задержкой | 0.1-3 с | 45 мм |
PNOZ XV2 30/24VDC | 24 В DC | 2 НО, 2 НО с задержкой | 0.1-30 с | 45 мм |
PNOZ XV2 0.5/24VDC | 24 В DC | 2 НО, 2 НО фиксированные | Фиксированные | 45 мм |
Альтернативы на рынке реле безопасности
PNOZ XV2 занимает определенную позицию на рынке реле безопасности, где представлены продукты и других производителей. Каждый из этих брендов предлагает решения с уникальными особенностями.
Siemens предлагает серию реле безопасности Sirius 3SK, которые отличаются модульной конструкцией и возможностью интеграции в системы управления Simatic. Эти устройства поддерживают различные функции безопасности и могут комбинироваться с другими компонентами системы.
Omron Corporation выпускает реле безопасности серии G9SA и G9SP, которые характеризуются компактными размерами и широким диапазоном входных напряжений. Особенностью некоторых моделей Omron является встроенная функция диагностики и мониторинга состояния устройства.
Rockwell Automation предлагает решения в виде реле безопасности серии 440R и 449R, которые предназначены для интеграции в архитектуру Allen-Bradley. Эти устройства часто используются в сложных системах управления, где требуется координация между множеством компонентов безопасности.
Каждый из этих производителей предлагает продукты с различными комбинациями характеристик, что позволяет инженерам выбирать решения, наиболее подходящие для конкретных применений и технических требований.
Практические аспекты применения: опыт интеграции и эксплуатации
Особенности монтажа и подключения
PNOZ XV2 оснащены встроенными винтовыми клеммами, поддерживающими гибкие проводники сечением от 24 до 10 AWG. Это обеспечивает удобство монтажа и надежность соединений. Устройства могут устанавливаться в любом положении, что предоставляет дополнительную гибкость при проектировании распределительных шкафов.
Совместимость и интеграция
Серия PNOZ XV2 демонстрирует высокую степень совместимости с различными промышленными системами. Благодаря поддержке широкого диапазона напряжений и различных конфигураций контактов, эти реле могут интегрироваться в существующие системы управления без необходимости значительных модификаций.
Сценарии применения
Мониторинг аварийных остановов: высокая надежность и быстрое срабатывание делают PNOZ XV2 подходящим выбором для систем аварийной остановки критического оборудования.
Защитные ограждения: возможность программируемых временных задержек особенно полезна для контроля защитных ограждений, где необходимо обеспечить задержку перед разблокировкой механизмов.
Сложные последовательности безопасности: благодаря множеству конфигураций, PNOZ XV2 может использоваться в сложных системах безопасности, требующих координации нескольких устройств.
Преимущества для инженеров и проектировщиков
Повышенная надежность и точность
Использование контактов из материала серебро-оксид олова с дополнительным покрытием золотом обеспечивает надежность и долговечность даже в условиях частых коммутационных операций. Это особенно важно в применениях с высокими требованиями к количеству циклов срабатывания.
Экономия пространства и ресурсов
Компактная конструкция позволяет значительно экономить место в распределительных шкафах. Это преимущество становится особенно ценным в сложных системах, где требуется установка множества устройств безопасности.
Снижение затрат на проектирование
Универсальность и гибкость серии PNOZ XV2 позволяет использовать однотипные решения для различных задач безопасности, что упрощает проектирование, сокращает номенклатуру складских запасов и снижает затраты на обучение персонала.
Соответствие международным стандартам
Многочисленные сертификаты и соответствие международным стандартам облегчают использование PNOZ XV2 в глобальных проектах, где требуется соблюдение различных региональных требований безопасности.
Рекомендации по выбору и применению
Критерии выбора модели
Анализ требований к напряжению: для универсальных применений выбирайте модели с широким диапазоном напряжений. Для систем с постоянным питанием достаточно специализированных DC-моделей.
Оценка необходимых временных параметров: если применение требует гибкой настройки временных задержек, выбирайте модели с программируемыми задержками до тридцати секунд.
Оценка пространственных ограничений: для компактных шкафов управления предпочтительнее модели минимальной ширины.
Советы по монтажу и эксплуатации
Учитывайте допустимые условия эксплуатации, особенно касающиеся влажности и образования конденсата.
Используйте рекомендованные производителем аксессуары, такие как защитные колпачки, для предотвращения несанкционированного доступа.
Регулярно проверяйте состояние контактов в соответствии с рекомендациями производителя, особенно в применениях с высоким количеством циклов срабатывания.
Заключение: будущее реле безопасности и место PNOZ XV2
PNOZ XV2 представляет собой сочетание надежности, гибкости и производительности в мире реле безопасности. Эти устройства демонстрируют эволюцию от простых исполнительных элементов к интеллектуальным компонентам систем безопасности, способным адаптироваться к разнообразным промышленным требованиям.
Для технических специалистов серия PNOZ XV2 предлагает комбинацию технических преимуществ: от программируемых временных задержек и широкого диапазона рабочих напряжений до компактной конструкции и соответствия международным стандартам безопасности. Эти особенности делают PNOZ XV2 стратегическим компонентом в проектировании надежных и эффективных промышленных систем.
В условиях растущих требований к функциональной безопасности и эффективности производственных процессов, значение таких универсальных и надежных устройств, как PNOZ XV2, будет только возрастать, делая их ключевыми элементами в архитектуре промышленной безопасности.
